传感器配套紧凑型方形安装铝管结构件

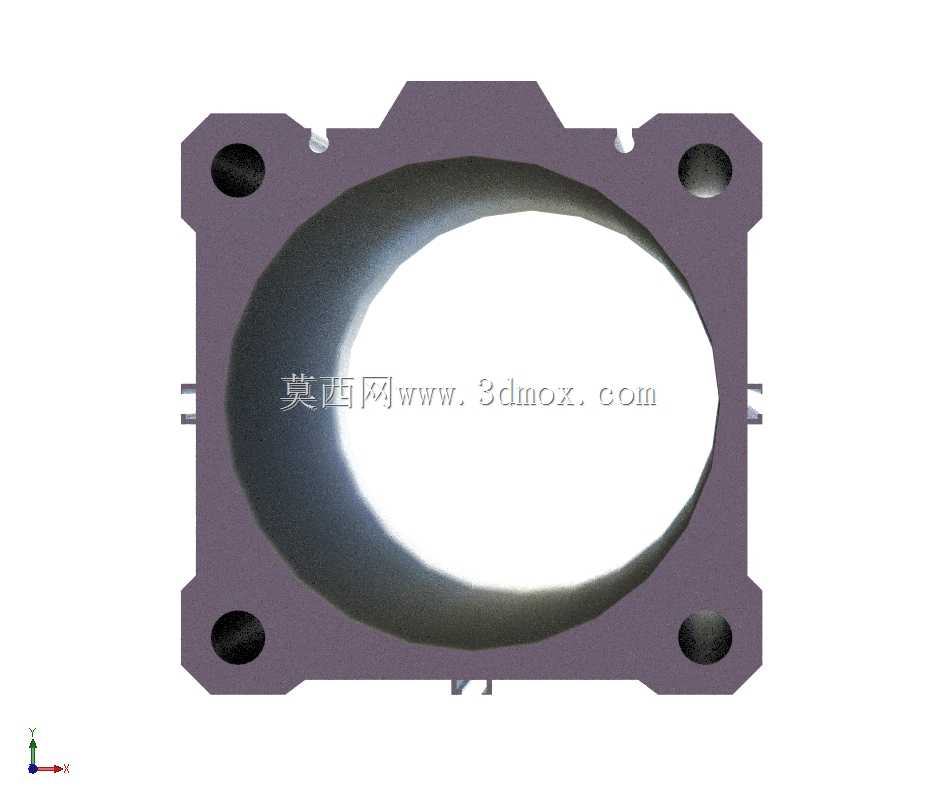

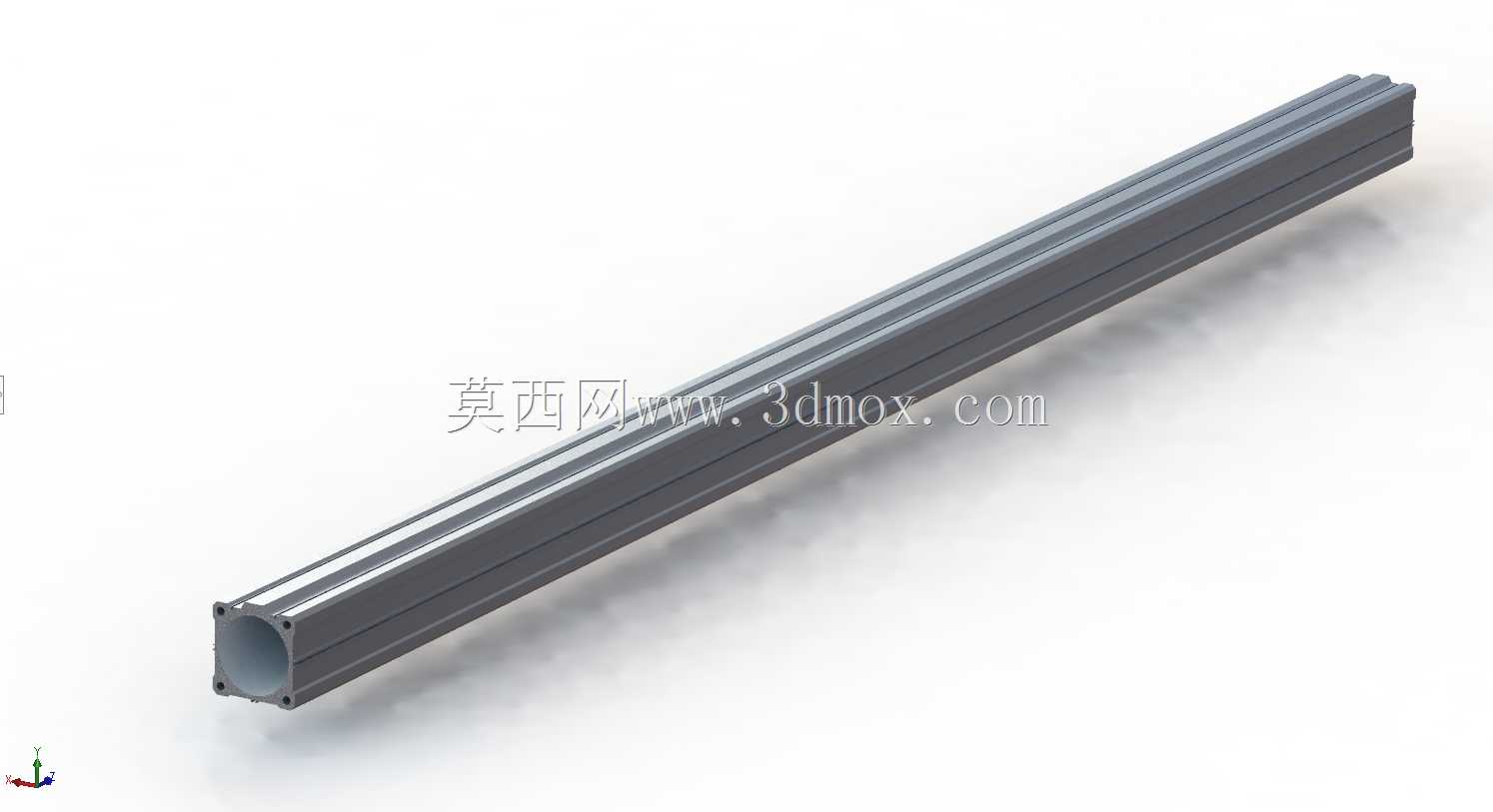

　　这款方形法兰结构的铝制管件，主要面向工业传感检测场景的安装配套需求，在自动化产线的光电传感、接近开关布设、小型视觉检测单元固定环节都能适配。日常做设备改造时经常碰到安装空间局促的问题，常规圆形铝管搭配独立安装法兰的组合，往往会因为法兰外凸、紧固件占用额外空间，没法塞进设备预留的窄小安装位，这款铝管直接把安装法兰和管身做成一体化结构，刚好解决这类空间受限场景的安装痛点。从结构设计来看，管身采用中空贯通设计，既可以作为传感单元的线缆穿线通道，保护线缆不被设备运动部件剐蹭，也能作为气路的小型导气通道适配气检类传感器的布设需求，铝材质本身的轻量化特性，不会给安装基座带来额外的负重压力，同时铝合金的抗锈蚀表现，能适配车间多尘、

　　少量切削液飞溅的常规工业环境，不需要额外做表面防锈处理就能满足长期使用要求。四个角位的安装孔做了等距对称设计，安装时不需要额外做方向对位，四个孔位的中心距公差控制在常规机械安装的IT7级精度范围内，和标准安装基座的孔位可以直接匹配，不需要现场二次扩孔或者修配。法兰边的厚度经过优化，在保证安装锁紧强度的前提下尽可能压缩轴向尺寸，管身的内壁做了光滑过渡处理，穿线时不会刮伤线缆外皮，走气时也不会因为内壁毛刺产生紊流影响气检精度。实际选型时需要注意，这款铝管的安装边界完全由四个角的安装孔决定，法兰外轮廓没有多余的外凸结构，相邻两个安装孔的中心距就是安装时需要预留的最小横向、纵向空间，轴向尺寸可以根据实际安装深度做适配裁切，

　　不过裁切后需要对端面做倒角处理，避免安装时端面的锐边割伤操作人员或者损坏配套的密封件。在3C电子组装产线的小型工位传感器安装、包装设备的色标传感器固定、小型输送线的到位检测单元布设这类场景里，这种一体化法兰铝管的安装效率比传统的管加法兰拼接结构高很多，不需要额外做法兰和管身的连接固定，减少了装配环节的零件数量，也降低了拼接结构长期使用出现松动移位的概率。做三维建模时，这个零件的特征逻辑很清晰，先绘制方形法兰的外轮廓，切除中间的贯通内孔，再在四个角位拉伸切除安装孔，最后对所有锐边做倒钝处理，建模过程中要注意安装孔的位置度约束，保证四个孔的对称度符合安装要求，内壁的圆柱度要控制在合理范围内，避免穿线或者走气时出现卡滞。
