教学演示用摆锤式冲击试验装置结构

　　这款摆锤式冲击试验装置主要面向力学性能教学演示场景搭建，整体采用三角支撑式台架结构，底部为整板式安装基座，基座上预留两处定位卡槽，可直接卡装在标准试验工作台的T型槽内，无需额外打孔固定，安装边界适配常规教学实验室的桌面尺寸，整体占地长度约为摆臂长度的1.2倍，宽度与三角支架的跨距匹配，不会占用过多试验台面空间。

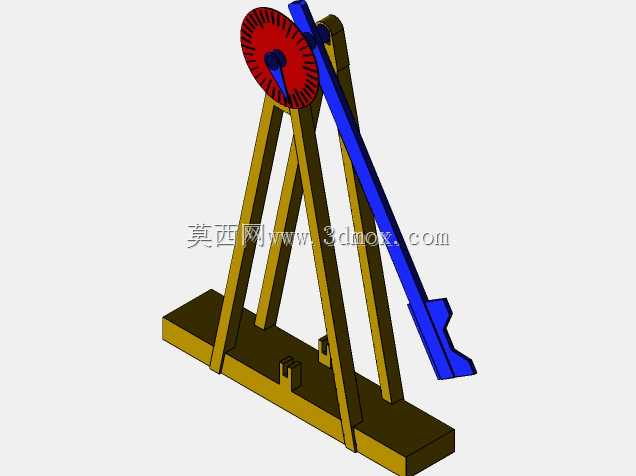

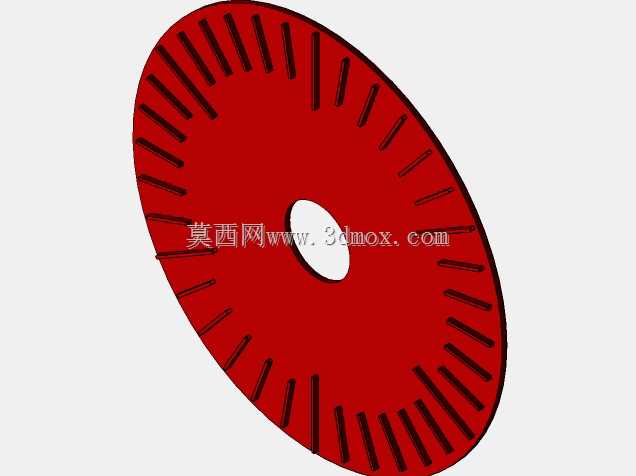

　　从功能设计逻辑来看，装置核心通过带红色刻度转盘的转轴固定长摆臂，摆臂末端设置冲击锤头结构，抬起摆臂至指定高度后释放，即可依靠摆臂重力势能完成对试样的瞬时冲击，配合转轴处的刻度转盘可直接读取摆锤扬起角度，换算冲击能量数值，可完成基础的材料抗冲击性能演示、简支梁冲击过程模拟，也可配合拉伸类试样完成冲击拉伸的现象演示，适配中职、本科院校的材料力学、工程物理类课程的具象化教学需求，能让学生直观观察冲击载荷的作用过程、能量传递路径。

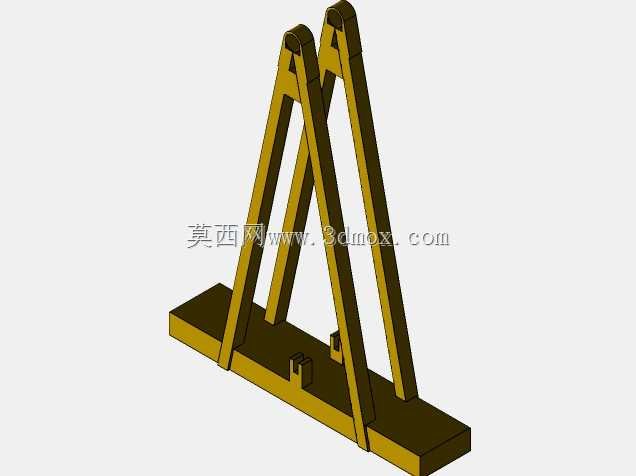

　　结构设计上，三角支架采用双斜梁配合竖直支撑梁的形式，斜梁与基座、顶部转轴座均采用刚性连接，可抵消摆锤释放瞬间的侧向倾覆力矩，避免试验过程中装置移位或晃动；摆臂采用等截面长杆结构，重心沿杆身轴线分布，确保摆动过程中无偏载，锤头部分做了加厚处理，保证冲击接触瞬间的能量集中传递；转轴与支架连接处设置耐磨衬套，长期反复摆动也不会出现过大旷量，维持摆臂摆动轨迹的一致性。

　　实际使用场景中，这类装置不需要配套复杂的传感采集设备即可完成定性演示，若需拓展定量测试功能，也可在转轴处加装角位移传感器、在试样夹持位加装应变片，即可升级为可采集数据的简易试验台；基座上的卡槽除了固定装置自身，也可用来快速更换不同的试样夹持夹具，适配不同尺寸的非金属、轻质金属试样的冲击测试，台架的支撑腿高度经过适配设计，摆锤摆动至最低点时，锤头与基座上表面预留足够的试样放置空间，不会出现锤体磕碰基座的问题。

　　在建模过程中，各部件的装配关系完全按照实际机械连接逻辑搭建，支架与基座的贴合面、转轴与摆臂的配合面、锤头与摆臂的连接位都做了贴合约束，可直接用于生成工程图指导教学器具的加工制作，也可作为力学仿真的基础模型，导入仿真软件后添加对应材料属性、约束条件即可完成冲击过程的动力学模拟，帮助设计人员验证台架的抗振性能、摆臂的结构强度是否满足反复试验的使用需求。
