材料工程用电子万能拉伸试验设备结构

　　该设备主要面向材料力学性能检测场景，覆盖金属型材、高分子复合材料、工程塑料、橡胶制品等多类试样的静态力学性能测试需求，在高校材料实验室、制造业质检部门、新材料研发机构中承担核心检测职能，可完成拉伸、压缩、弯曲、剪切等多类静态力学试验，获取材料的屈服强度、抗拉强度、断后伸长率、弹性模量等关键力学参数，为材料选型、工艺验证、产品质量判定提供量化数据支撑。

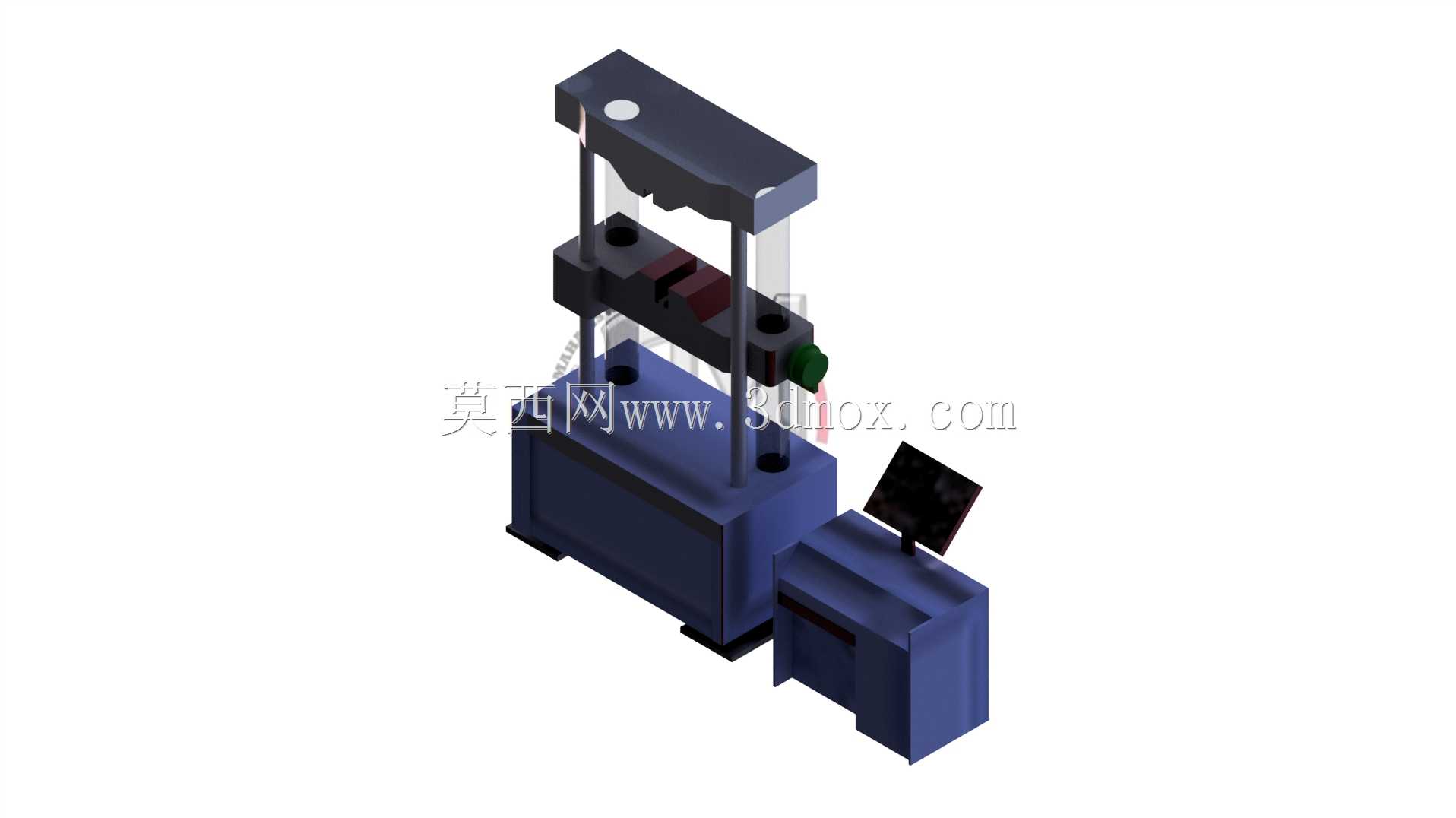

　　从结构设计逻辑来看，设备采用落地式龙门框架布局，主体承载结构为高刚性加厚铸钢底座搭配双立柱导向结构，上横梁内置伺服加载作动器，配合可调节高度的中横梁适配不同长度规格的试样装夹需求，中横梁通过滚珠丝杠副实现升降传动，传动间隙控制在极小范围内，保证加载过程中位移数据采集的准确性。设备配套独立的测控操作台，台面预留工控主机、显示器、键盘鼠标的安装位，测控系统通过屏蔽线缆与主机加载单元、引伸计、力值传感器连接，避免车间复杂电磁环境对测试数据的干扰。

　　装夹端配备楔形液压夹具，可根据试样截面形状更换夹块，适配圆形棒材、矩形板材、异形型材等不同试样的装夹需求，夹具咬合面做防滑齿纹处理，大载荷拉伸过程中不会出现试样滑移、跑偏问题，保证试验力同轴度符合力学检测标准要求。设备底座预留地脚螺栓安装孔，安装时需做水平校准，平面度公差控制在0.05mm/m以内，避免加载过程中框架受侧向力导致立柱变形、传动卡滞。

　　外形尺寸方面，主机主体宽度约1.2m，深度约0.9m，高度约2.6m，配套测控台宽度约0.8m，深度约0.6m，高度约0.75m，安装时主机与测控台预留0.5m以上的操作间距，主机后侧预留0.3m以上的布线与维护空间，整体占地空间紧凑，适配常规实验室的布局规划。设备加载行程覆盖0-800mm范围，最大试验力可满足100kN级常规材料测试需求，力值采集精度优于0.5级，位移采集分辨率可达0.001mm，完全满足常规材料力学性能检测的精度要求。

　　设计过程中重点考虑了操作安全性，主机框架外围预留安全防护门安装接口，测试高脆性材料时可加装透明防护挡板，避免试样断裂崩溅造成人员伤害；加载回路配置过载保护、过流保护、限位保护多重安全机制，当中横梁移动至上下极限位置、试验力超过额定载荷110%时，系统会自动切断加载动力源并触发报警，避免设备结构损坏。
