摆锤式材料抗冲击性能测试装置结构

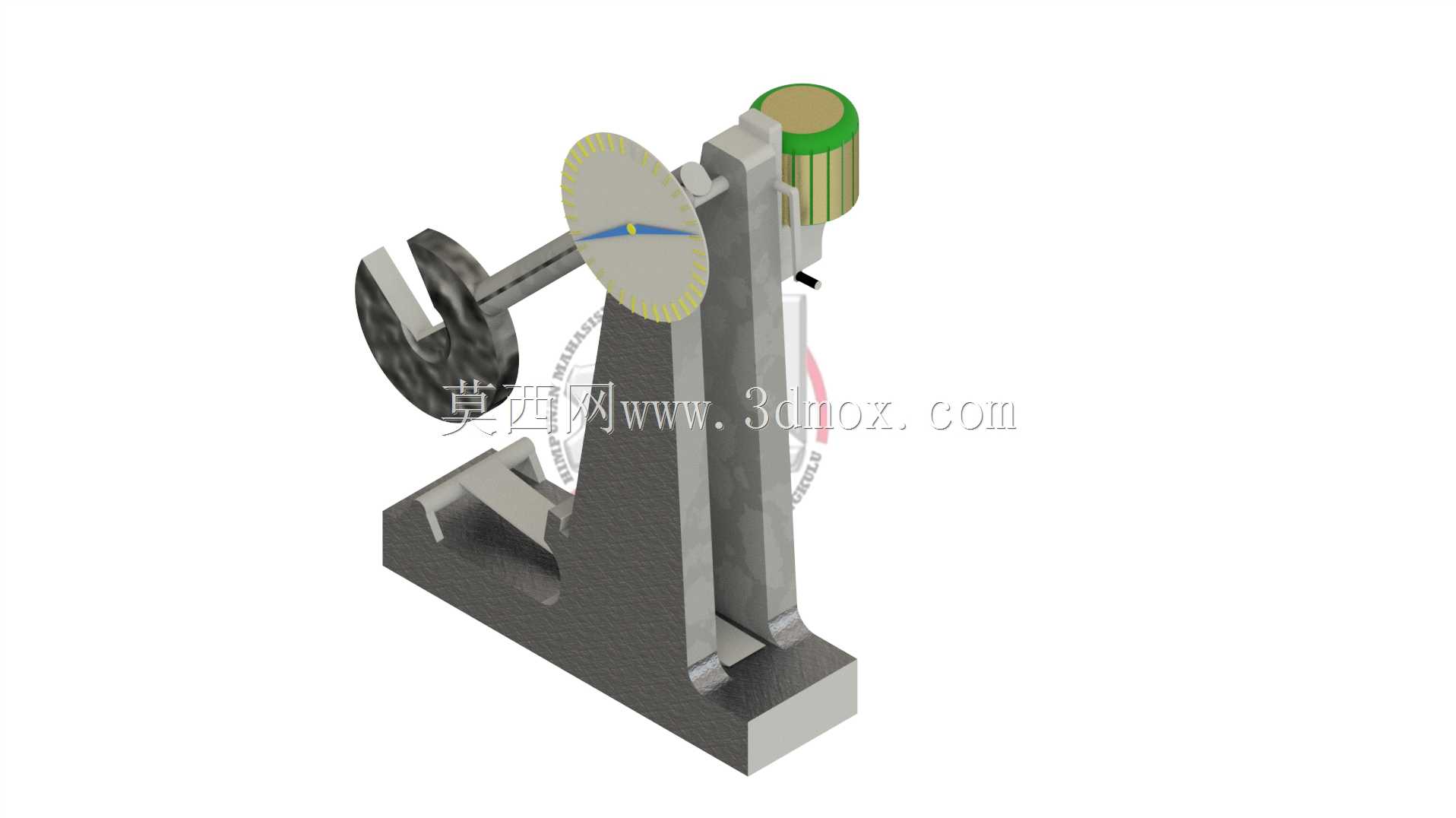

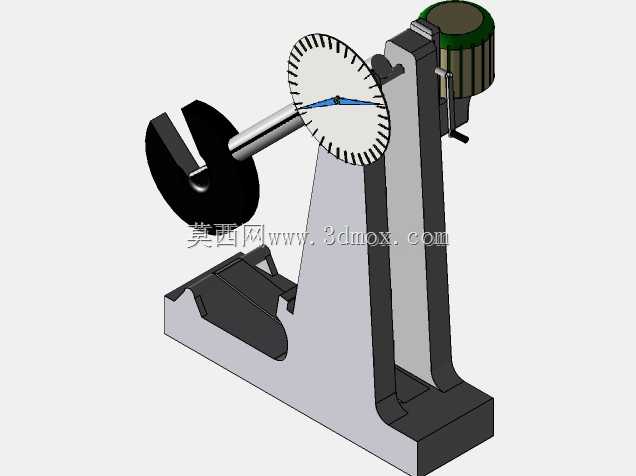

　　这套摆锤式冲击测试装置，核心服务于金属、非金属材料的动态抗冲击性能检测场景，在冶金厂材料入厂检验、高校材料力学实验室、第三方检测机构的力学性能测试工位都有广泛应用，主要用来测定材料在动载荷冲击下的吸收功、冲击韧性等关键参数，是材料力学性能表征环节不可或缺的测试工装。从结构设计逻辑来看，整套装置采用L型一体化铸造机架作为承载基体，底座预留了T型槽安装位，可直接固定在混凝土试验台或钢制工作平台上，安装边界要求底座与支撑面的贴合度不低于85%，避免摆锤释放瞬间的机架晃动影响测试精度，机架竖直导向段采用双平行导轨结构，为摆锤的摆动提供稳定的回转支撑，导轨的直线度公差控制在0.02mm/100mm以内，减少摆锤运动过程中的侧向窜动。

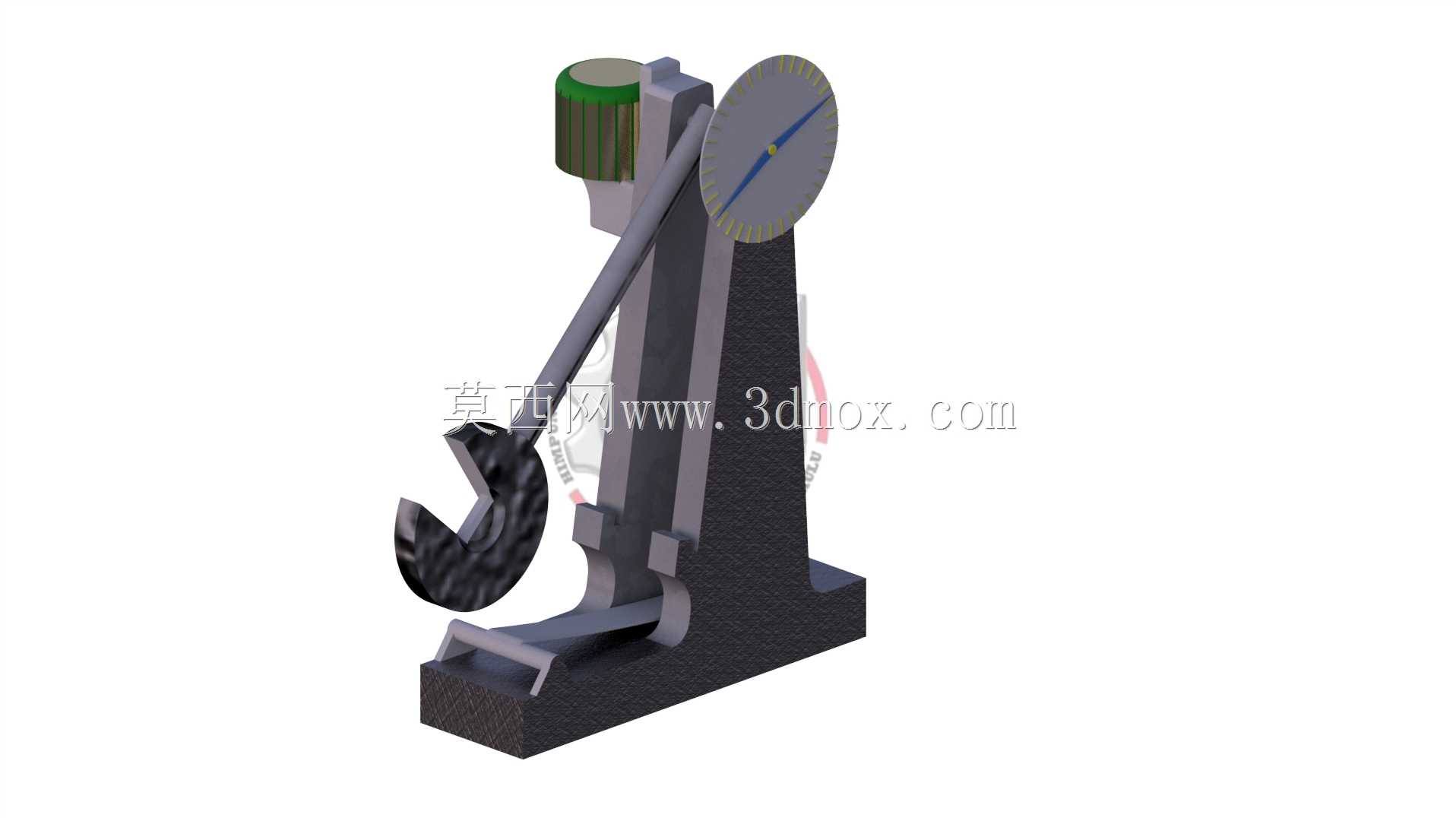

　　装置的能量输入与释放单元采用摆杆加重锤的结构形式，摆杆长度经过力学计算匹配对应测试量程，重锤的质心与摆杆回转中心的距离经过严格配重校准，保证冲击瞬间的冲击速度符合材料测试标准要求，摆杆上端的角度指示盘配合指针结构，可直观读取摆锤扬起角度与冲击后的剩余摆角，通过能量换算即可直接得到试样的冲击吸收功数值。试样夹持单元设置在机架下部的工位处，采用简支梁支撑结构，支撑块的跨距可根据试样规格调整，夹持面做了淬火硬化处理，硬度达到HRC55以上，避免多次冲击后夹持面出现压痕变形影响试样定位精度。装置顶部的释放机构采用卡扣式结构，可在摆锤扬起至预设角度后实现无扰动释放，避免额外的初速度干扰测试结果，释放手柄的操作力设计在15N以内，

　　方便试验人员单手操作。整套结构的运动部件都做了动平衡校准，摆锤摆动过程中的阻尼损耗控制在允许范围内，保证测试数据的重复性偏差不超过标准要求，同时机架后部预留了安全防护网的安装孔位，可配套加装透明防护装置，避免试样断裂后碎块飞溅造成安全隐患。从尺寸边界来看，整套装置的占地面积约为0.3平方米，整体高度不超过1.2米，不需要额外的地基处理即可完成安装部署，适合在常规实验室空间内布置使用，各易损部件都采用模块化设计，支撑块、摆锤刀刃等损耗件可快速更换，降低日常维护的成本与停机时间。
