商用蒸汽灶操作手柄结构设计方案

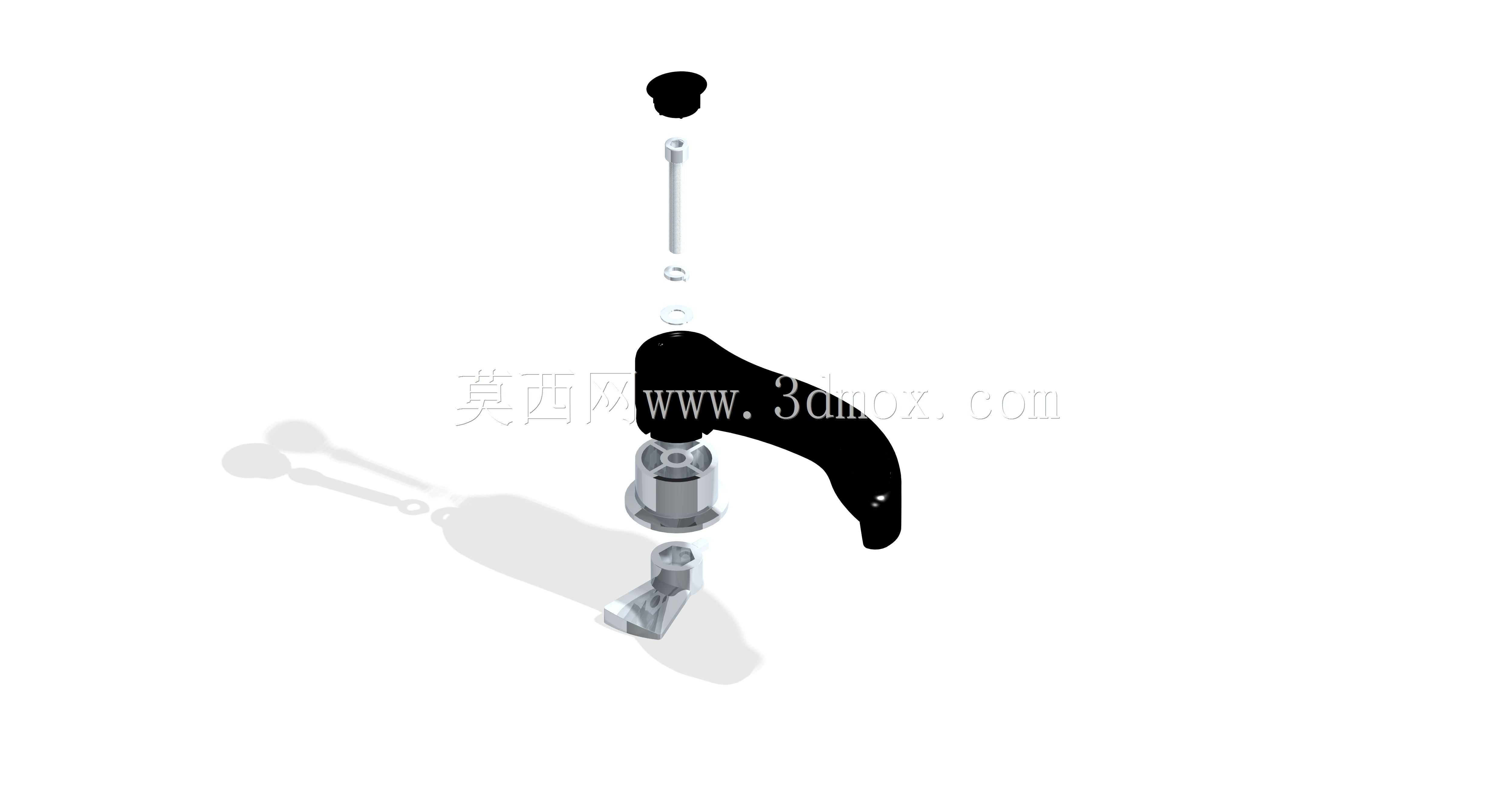

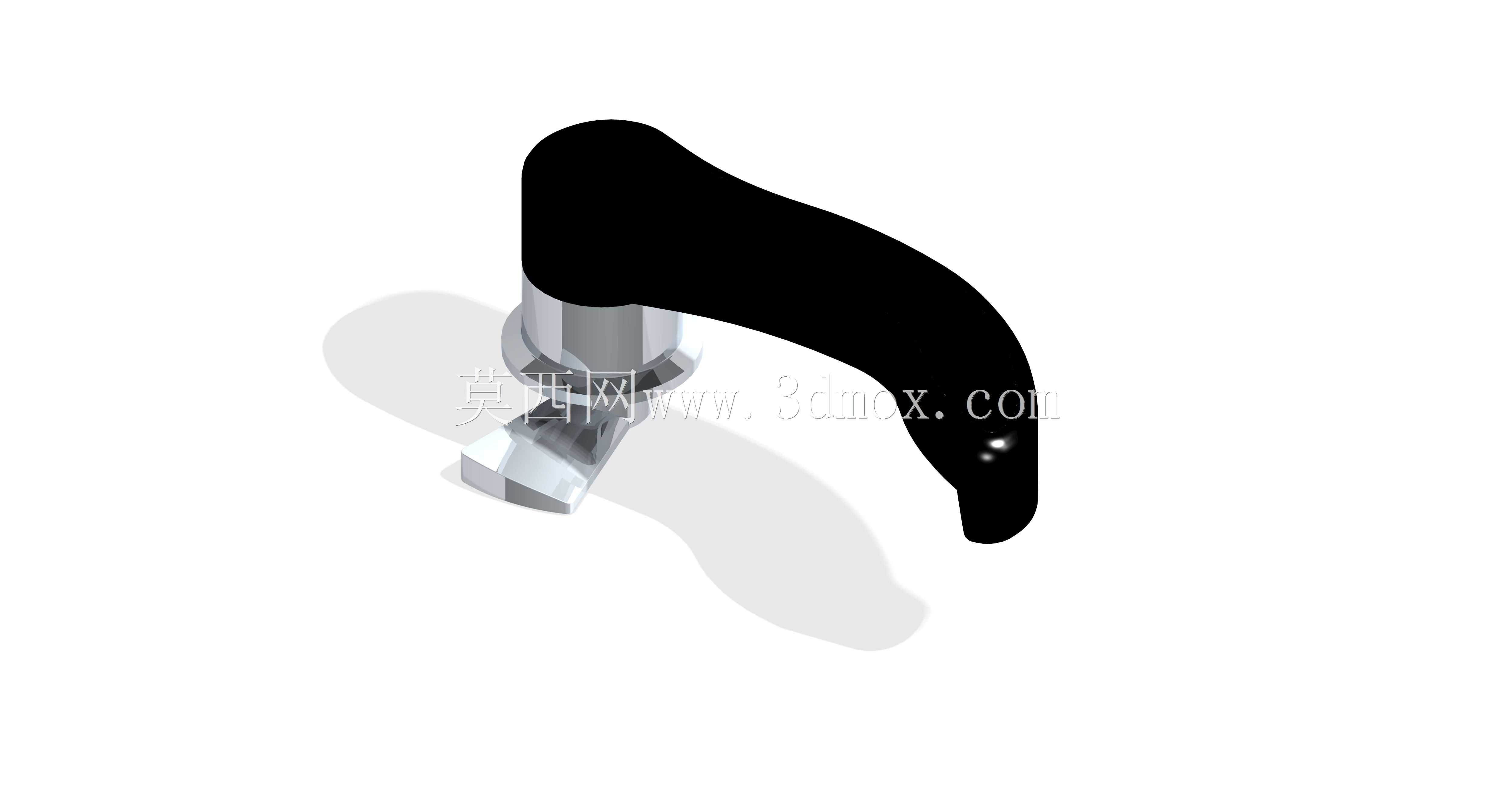

　　商用餐饮后厨的蒸汽烹饪设备，长期处于高湿、高油烟、频繁操作的工况环境，操作手柄作为操作人员与蒸汽阀组直接交互的核心构件，其结构合理性直接影响设备操作手感、使用寿命与维护成本。这套手柄结构采用分体式装配设计，从接触端到阀组连接端依次设置握持执手、传动杆、密封定位座、阀杆对接头几个核心部分，每个部件的配合公差都经过实际工况校验，避免长期使用后出现的松旷、卡滞问题。

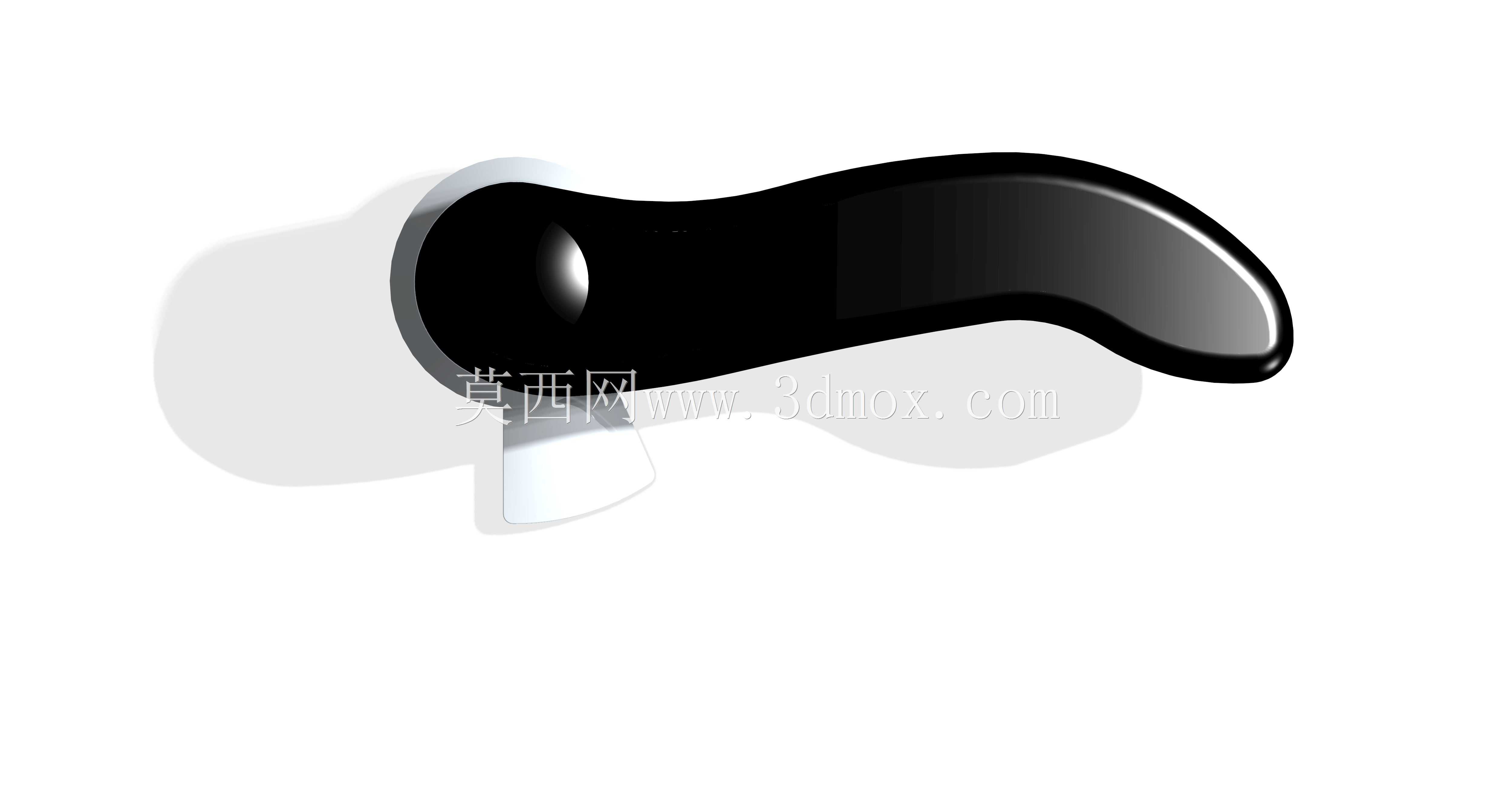

　　握持部分采用符合人体工学的弧形曲面设计，表面做哑光防滑处理，即便操作人员手上沾有水渍、油污，也能稳定施力，不会出现打滑脱手的情况，握持段的弧度贴合手掌自然弯曲形态，长时间频繁开关操作也不会产生明显的硌手感，适配商用后厨高峰时段连续操作的使用需求。传动杆采用细长轴结构，两端分别做定位卡接结构，与上部握持端、下部阀座的连接都设置了轴向限位，避免操作过程中出现轴向窜动，杆身与密封座的配合段做了光滑磨削处理，降低往复转动、按压过程中的摩擦阻力，同时减少密封件的磨损速率。

　　密封定位座是整个手柄结构的核心安装基准，座体上设置了与灶台面板贴合的安装法兰，法兰上预留的固定孔位匹配主流商用蒸汽灶的面板开孔尺寸，安装时不需要额外对灶台面板进行二次扩孔或改制，直接替换原有老旧手柄即可完成装配，安装边界控制在座体外缘直径52mm范围内，不会与灶台周边的锅架、接水盘等构件产生干涉。座体内部设置了多级密封槽，可嵌入耐高温硅橡胶密封圈，有效阻隔灶台下方的蒸汽、油污向上渗入手柄传动结构，避免长期使用后油污积碳导致的操作卡滞。

　　下部的阀杆对接头采用快装式卡槽结构，可适配市面上主流的蒸汽调节阀阀杆端头，不需要额外加工转接件，装配时只需要将卡槽对准阀杆的定位销推入，再拧紧紧固螺钉即可完成连接，后期维护拆卸时也不需要动用专用工具，后厨运维人员可自行完成更换。整个手柄的操作行程经过调校，从关闭状态到最大蒸汽开度的转动角度控制在90度范围内，操作力矩设置在1.2N·m到1.8N·m之间，既不会因为力矩过小导致误碰开启，也不会因为力矩过大造成操作费力，开关档位带有清晰的定位触感，操作人员不需要目视观察，仅凭手感就能判断阀门的开启幅度，方便烹饪过程中快速调节蒸汽量。

　　结构设计时充分考虑了商用场景的耐用性需求，所有金属构件都采用304不锈钢材质，接触水汽的部分做了钝化处理，可长期耐受后厨的高湿、弱酸碱腐蚀环境，塑料握持件采用添加了玻纤增强的耐高温PP材质，可耐受灶台周边长期的余温烘烤，不会出现老化变形、脆裂的问题。各活动配合部位都预留了润滑脂存储槽，装配时填入耐高温食品级润滑脂，可保证连续三年以上的正常操作不需要额外加注润滑，降低设备的后期维护频次。
