不锈钢柜体可拆卸对接铰链结构设计

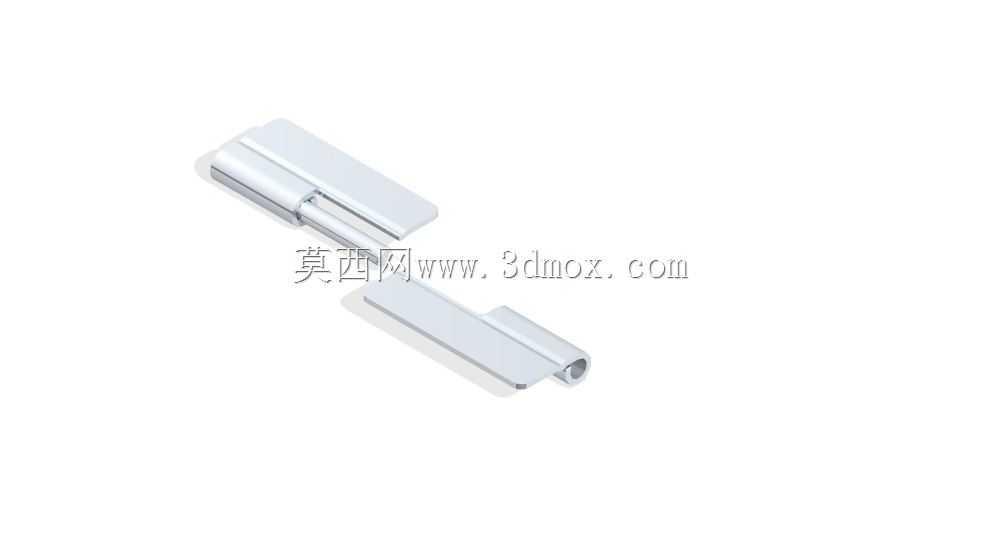

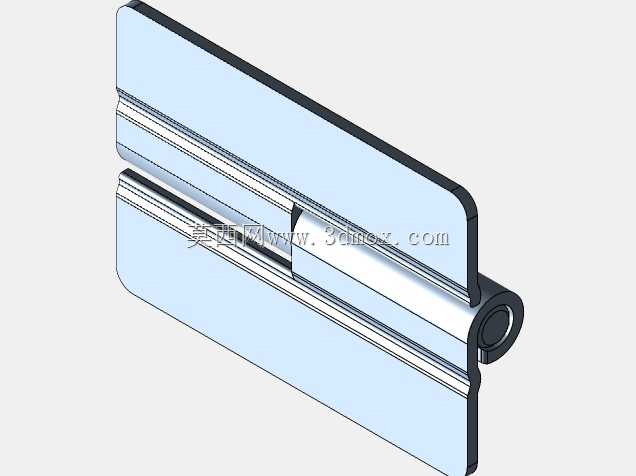

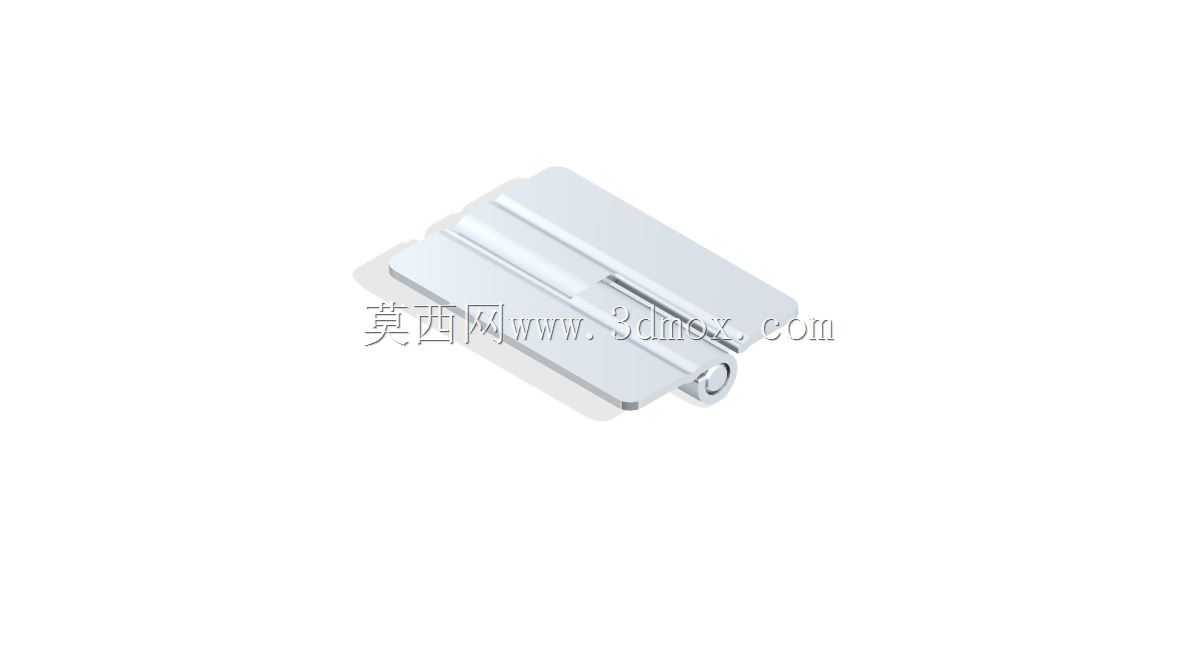

　　这款对接铰链主要应用于商用不锈钢柜体、工业设备箱门、洁净车间储物柜等场景的门扇与框体连接，在食品加工设备、医疗消毒柜体、户外电气柜这类对连接件耐腐蚀性、拆装便捷性有要求的场景中适配性极强。不同于普通明装合页，该对接铰链采用分体插拔式结构，两个页片分别固定在框体与门扇对应安装位，安装时无需将整扇门抬升对齐整根销轴，仅需将门扇侧页片的套筒对准框体侧页片的销轴段推入即可完成装配，后期设备维护需要拆卸门扇时，也无需拧下全部固定螺丝，直接向上抬升门扇即可分离两部分页片，大幅降低现场运维的操作难度。从结构设计逻辑来看，页片主体采用平直折弯的不锈钢板材冲压成型，没有多余的装饰性曲面，所有折弯处均做了R角过渡处理，既避免冲压加工时出现应力开裂问题，

　　也能消除安装使用过程中的锐边割手风险。两个页片的销轴配合段采用间隙配合公差，单边预留0.1mm左右的装配间隙，既保证门扇转动时无卡滞，也不会因间隙过大导致门扇下垂晃动。页片上的固定孔位采用沉孔设计，安装后螺丝头完全沉入页片平面内，不会突出表面剐蹭操作人员或存放物品，同时沉孔的深度经过匹配计算，适配常用的M4/M5规格沉头螺丝，安装时无需额外扩孔处理。从安装边界尺寸来看，单页片的长度控制在常规柜体安装的适配范围内，页片厚度根据承重需求做了匹配设计，单副铰链可承载15kg以内的门扇重量，常规单扇柜门搭配两副该款铰链即可满足承重需求，若门扇宽度超过600mm或重量超标，可在门扇中部增加一副铰链分散承重。

　　转动部位的销轴与套筒接触段做了表面抛光处理，降低转动摩擦系数，长期频繁开关门也不会出现异响或磨损松旷问题。页片的安装基准面做了平面度校准，固定后与安装面完全贴合，不会出现局部翘起导致的受力不均问题，在有密封要求的柜体上使用时，也不会因铰链安装凸起影响柜门密封条的压缩贴合效果。针对户外使用场景，该铰链的不锈钢材质本身具备耐锈蚀能力，无需额外做表面喷涂处理，长期处于高湿度、有弱腐蚀介质的环境中也不会出现锈迹粘连导致门扇无法开启的问题。不同于普通隐藏式合页，该对接铰链为明装结构，安装时无需在门扇或框体上铣槽，仅需在对应位置钻孔打螺丝即可完成固定，对现场安装的加工精度要求更低，即使是薄板制作的柜体，也能通过拉铆螺母或自攻螺丝完成牢固固定，适配0.8mm到3mm厚度的各类金属板材安装需求。
