商用制冷双风机蒸发器冷却单元结构

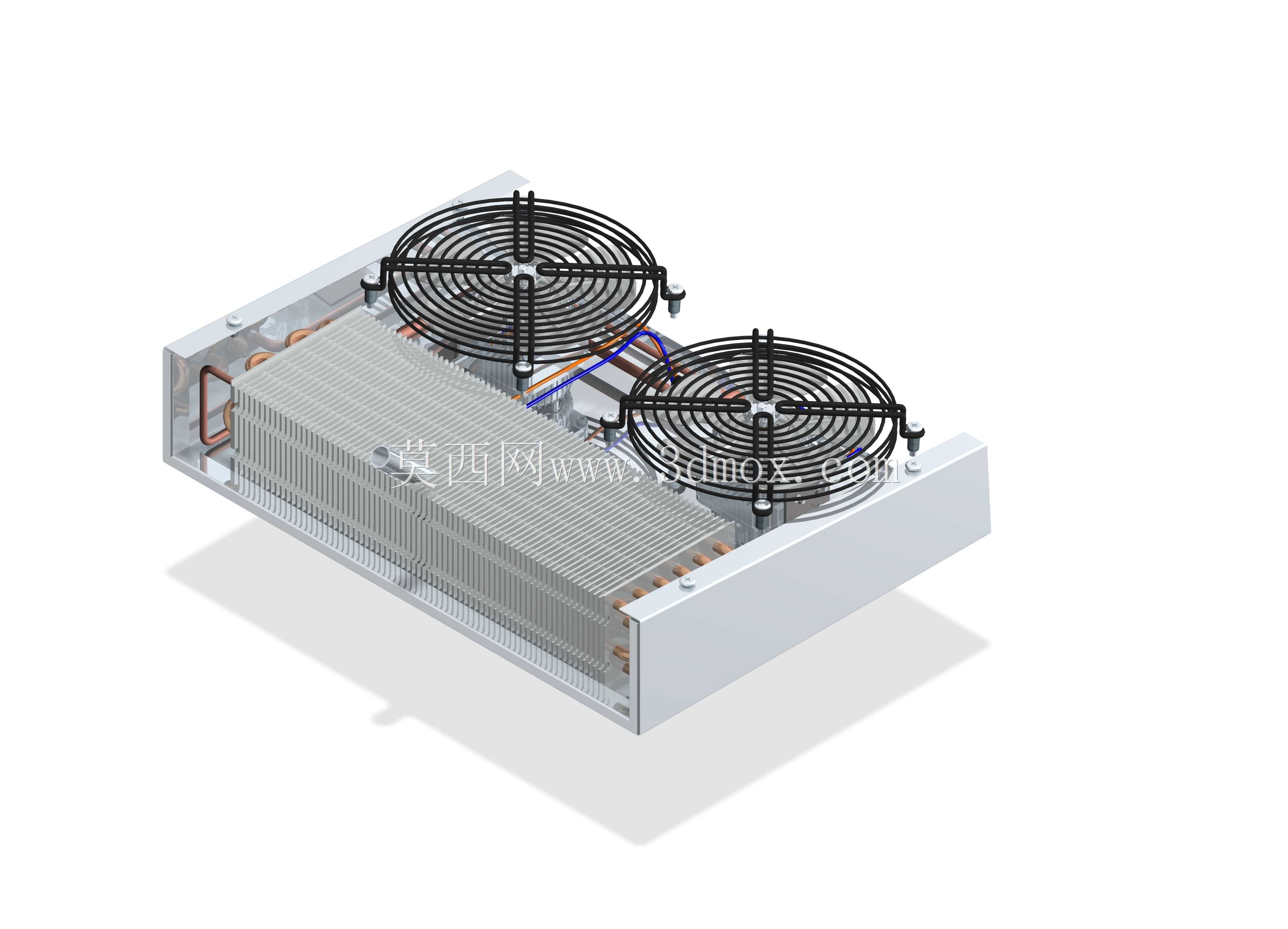

　　该冷却单元主要面向商用制冷、食品服务类冷柜、展示柜、后厨冷藏操作台等场景设计，作为制冷回路的核心换热部件，承担冷媒相变吸热、强制对流带走柜内热量的核心功能，适配中小容积冷藏、冷冻工况的换热需求。从结构设计来看，整体采用卧式长方体布局，主体换热芯体采用密齿铝制翅片套铜管结构，翅片间距经过针对性优化，兼顾换热效率与低温工况下的抗结霜堵塞能力，铜管采用多回路并行排布，保证冷媒在芯体内部的流路均匀，避免局部换热不均导致的回液问题。芯体上方并排布置两台轴流散热风机，风机采用外转子结构，通过专用安装支架直接固定在芯体端板上，风机出风方向垂直于翅片平面，形成贯穿整个换热芯体的强制对流风道，可快速将流经翅片的降温空气输送至柜内各个区域。

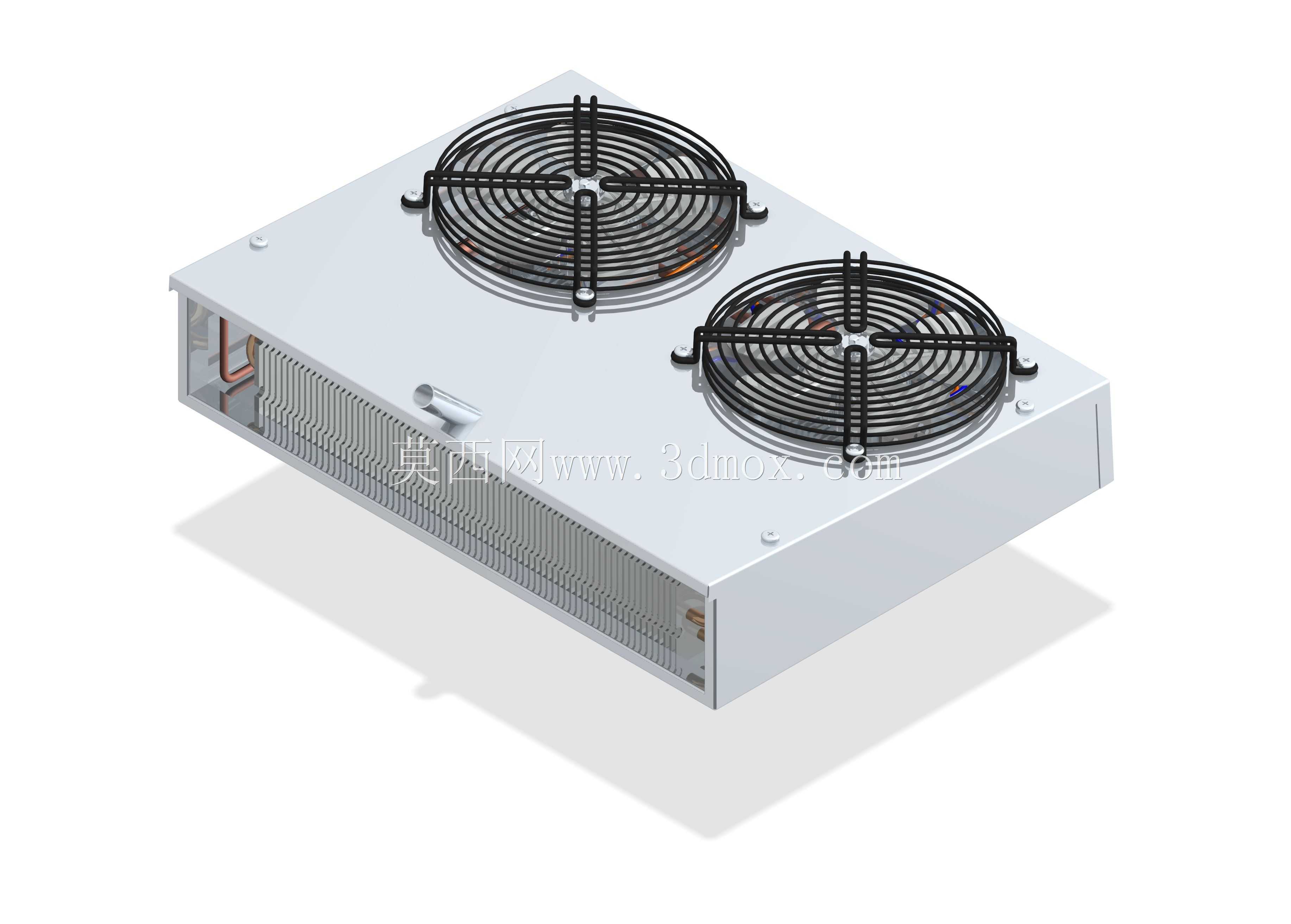

　　设计阶段充分考虑了商用设备的安装边界，整体壳体采用镀锌钢板折弯成型，侧边预留冷媒管路进出的焊接接口位置，接口处做了避空处理，方便现场安装时的管路焊接与保压操作，壳体底部预留标准化安装孔位，可直接适配多数商用冷柜的预装固定支架，无需额外加工转接件。结构细节上，风机接线端预留了走线槽，可将供电线缆规整收纳在壳体侧边的走线空间内，避免线缆长期处于低温高湿环境出现老化破损，芯体两端的端板做了翻边加强处理，既可以提升整体结构刚性，避免运输过程中翅片出现倒伏变形，也能形成风道围边，减少风机送风的旁流损失，提升换热效率。在实际选型适配时，该结构可根据不同柜内容积、温区要求调整翅片密度、风机转速与铜管回路数量，双风机的冗余设计也能在单台风机出现故障时维持基础换热能力，降低商用场景下设备停机导致的食材损耗风险，整体结构紧凑，占用柜内顶部安装空间小，适配多数立式、卧式商用冷藏冷冻设备的安装空间要求。
