马蹄铁造型装饰铰链结构三维设计

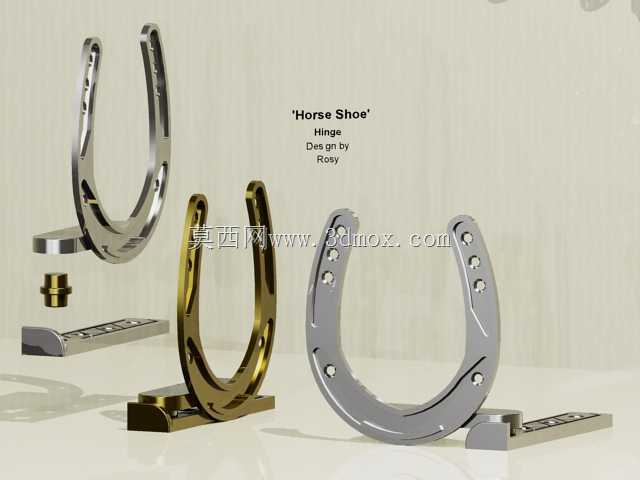

　　这款马蹄铁造型的铰链，打破了常规合页的方正外观逻辑，将马蹄铁的经典U型轮廓融入铰接结构设计中，既保留了铰链的核心转动连接功能，又具备极强的装饰属性。从实际应用场景来看，这类铰链并不适用于高负载的工业设备舱门连接，更多适配复古风格家装的小型柜门、装饰性木盒、主题展示柜的开合连接，尤其是西部风格、马术主题的商业空间软装中，能和整体空间调性形成呼应，替代普通外露合页破坏视觉整体性的问题。

　　从功能特性层面分析，该铰链的转动副设置在马蹄铁轮廓的平直端底部，铰接轴采用隐藏式内嵌设计，转动时马蹄铁外轮廓不会与安装基面发生干涉，开合角度可达到95度以上，满足常规柜门的开合需求。马蹄铁的U型弧面并非单纯的装饰造型，弧面内侧做了1.2度的微小拔模斜度，既方便压铸成型时的脱模工序，也能在安装时为螺丝头提供内嵌避让空间，让固定螺丝完全藏于马蹄铁的钉孔凹槽内，不会突出表面刮蹭过往物件，还原马蹄铁上蹄钉的视觉效果的同时，兼顾安装结构的合理性。

　　设计思路上，这款铰链没有采用常规合页的两片页板对称结构，而是将固定页板做成与安装面贴合的平直长条状，活动页板与马蹄铁造型主体整合为一体，固定页板上预留了三个沉头安装孔，孔位间距按照小型木质柜门的常规安装边距设置，适配15-20mm厚度的板材安装，不需要额外对板材做特殊开槽处理，直接表面固定即可完成安装。马蹄铁主体的壁厚做了差异化设计，铰接受力位置壁厚加厚至3.5mm，保证转动时的结构强度，避免长期开合出现断裂变形，弧面装饰区域壁厚控制在2mm，在保证结构刚性的前提下控制整体重量，不会因为自重过大导致柜门出现下坠倾斜的问题。

　　安装边界方面，该铰链单只的承重上限约为8kg，单扇柜门建议配对安装两只，安装时需要保证两个铰链的铰接轴处于同一条垂直线上，避免开合出现卡滞。固定页板的宽度为18mm，安装时需要在柜门侧边预留至少20mm的平整安装面，马蹄铁主体突出安装面的高度为12mm，设计柜体结构时需要预留对应的避让间隙，避免柜门关闭时马蹄铁部分与柜体侧板发生碰撞。表面处理预留了镀铬、镀铜、拉丝镍等不同工艺的适配层，不同表面处理版本可以适配冷调工业风、暖调复古风等不同的装修风格，铰接位置内置了耐磨尼龙衬套，开合时不会出现金属摩擦的异响，也能减少长期转动带来的结构磨损，提升整体使用寿命。
