仿蜂巢结构立方星星体框架设计方案

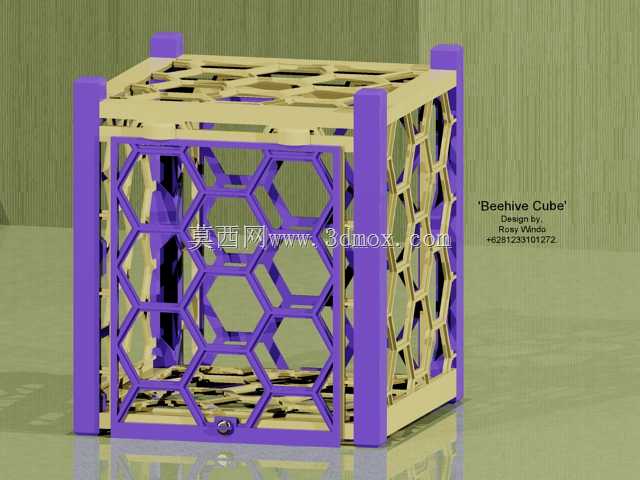

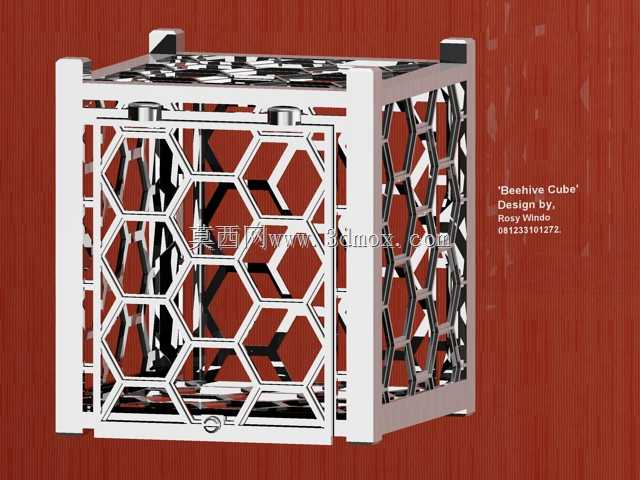

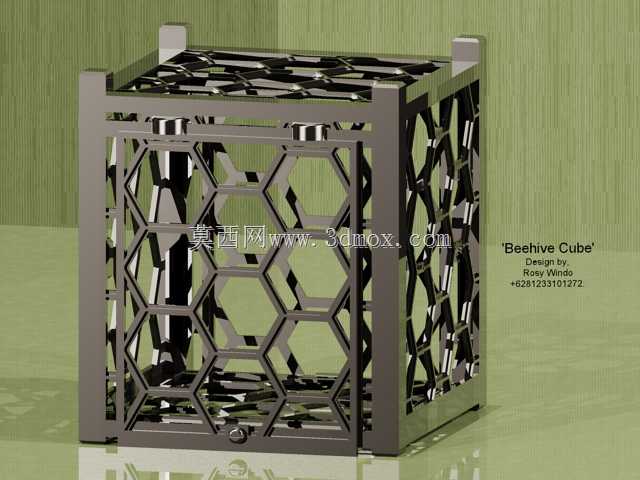

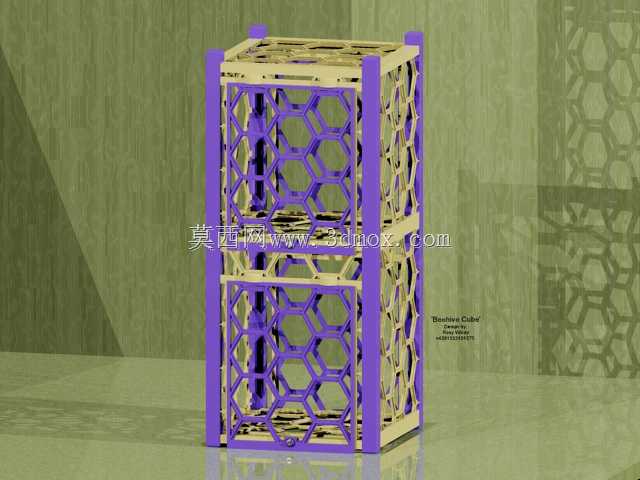

　　该结构设计面向微纳卫星中的立方星星体承载需求，核心采用仿生蜂巢构型作为主承力框架，区别于传统立方星的实心铝铣削框架，六边形蜂窝网格的镂空结构在保证结构刚度的前提下，大幅降低了星体整体自重，适配微纳卫星发射阶段的严苛载荷限制。从实际应用场景来看，这类框架主要承担星载传感器、太阳能帆板、星上处理板卡、通信天线的安装承载功能，需要同时适配地面运输振动、火箭发射段过载、在轨空间温度交变等多工况下的结构稳定性要求。设计过程中优先考虑了装配便捷性，整体框架仅通过前后两处滑动门结构实现内部器件的封装，整星装配仅需两颗紧固件即可完成舱段锁止，大幅缩减了星上装配的工序复杂度，也方便后期地面测试阶段的器件拆装调试。

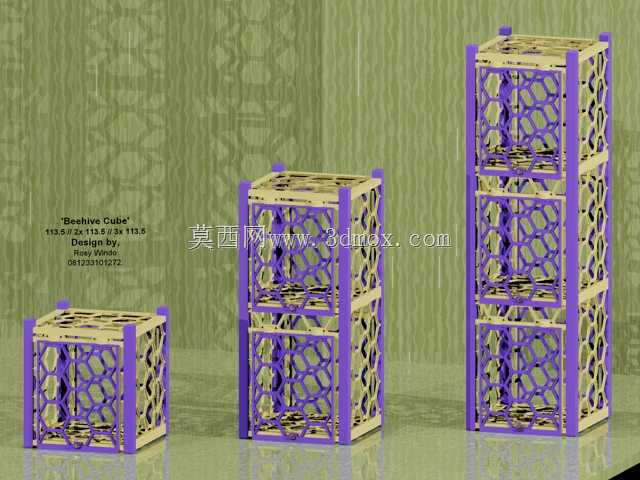

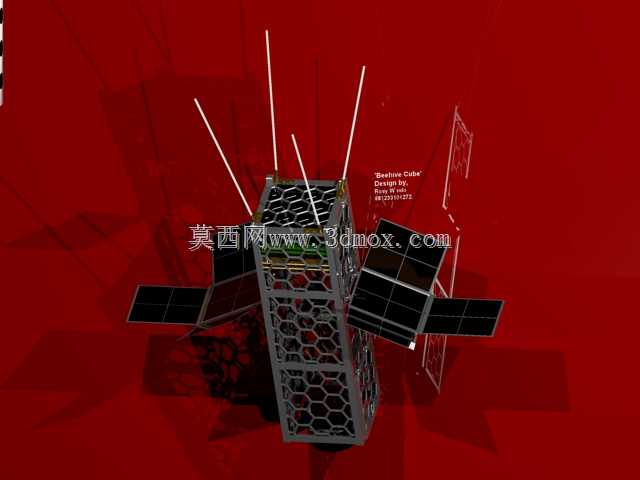

　　结构的安装边界严格遵循通用立方星的标准尺寸规范，外轮廓适配标准立方星的单元尺寸要求，太阳能帆板采用侧装折叠式布局，展开后可保证星上供电系统的受晒面积，多根通信天线布置于框架顶部，安装位置避开帆板展开的运动干涉区域，同时预留了星载传感器的对外探测窗口，不会遮挡传感元件的信号收发路径。框架的蜂窝网格结构并非单纯的减重设计，网格的筋条走向经过受力路径优化，对应火箭发射阶段的主受力方向做了筋条加厚处理，非主受力区域的网格做了进一步的镂空减重，在保证结构抗过载能力的前提下，将结构件的材料利用率提升到较高水平。滑动门结构采用导向槽限位设计，配合紧固件锁止后可保证舱门与主框架的连接刚度，不会在发射振动阶段出现松脱移位，

　　同时舱门表面同样延续蜂巢网格构型，保证整体结构的刚度一致性。框架上预留的各类安装孔位均遵循星载设备的通用安装间距标准，可直接适配市面上主流的商用立方星载荷模块，无需额外做安装转接件设计，能够有效缩短整星的集成调试周期。从结构工艺性角度来看，该框架的蜂巢结构可通过金属3D打印一体成型，也可采用薄板拼接铆接的工艺实现，两种工艺路线都能保证结构的尺寸精度，适配不同研发阶段的加工成本需求，一体打印方案适合小批量试制阶段快速出件，拼接铆接方案适合批量生产阶段控制制造成本。
