扳手造型创意合页铰链结构设计

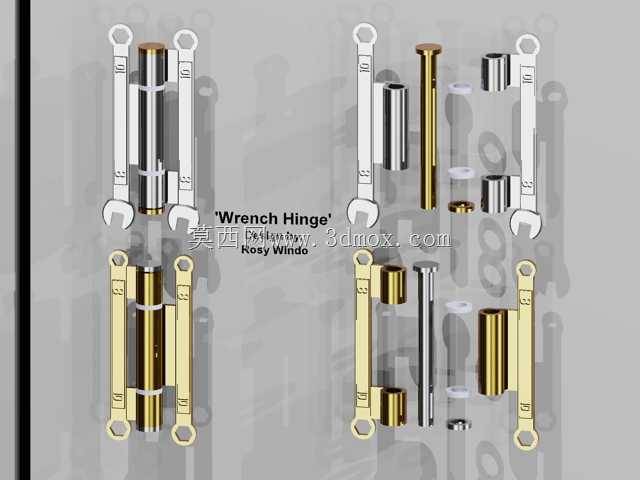

　　这款创意铰链将日常扳手的形态特征融入合页结构设计，打破了传统合页单调的直板外形，在满足基础铰接功能的前提下，兼顾了装饰性与结构辨识度，可应用于特色工业风家具、定制化设备检修门、创意展示装置等需要兼顾连接功能与视觉特色的场景。从结构设计逻辑来看，这款铰链保留了传统合页的核心铰接原理，通过中心销轴将两侧页片串联，实现页片绕销轴的定轴转动，满足开合动作的基础需求。两侧页片采用扳手的轮廓造型，一端复刻开口扳手的开口结构，另一端复刻梅花扳手的环形结构，并非单纯的外形复刻，而是在造型基础上做了结构适配：环形端可直接作为销轴安装的定位孔位，减少额外开孔的加工工序，开口端的轮廓做了圆角钝化处理，避免安装与使用过程中出现锐边划伤的风险。

　　从安装边界来看，这款铰链的页片厚度与常规同规格合页保持一致，安装孔位的间距参考了标准合页的孔位布局，可直接替换同尺寸的常规合页，无需对安装基面做额外的改孔加工，降低了改装与替换的成本。销轴部分采用分段式结构设计，中间设置轴套衬层，减少页片转动时的金属摩擦，既可以提升开合的顺滑度，也能降低长期使用后的磨损量，延长铰链的使用寿命。不同表面处理的版本可适配不同的安装场景：亮面金属质感的版本适配科技风、工业风的展示场景，哑光黄铜质感的版本适配复古风、轻奢风的家具场景，在实现两个构件铰接转动的核心功能之外，本身也可作为外露的装饰元素，无需额外做遮挡处理。在结构强度设计上，页片的受力区域做了局部加厚处理，对应安装螺丝的孔位周边做了凸台加强，

　　避免螺丝锁紧时出现页片变形的问题，可承受常规柜门、小型检修门的载荷需求，转动过程中无明显旷量，开合角度可达到常规合页的90度以上开合范围，满足日常使用的开合需求。设计过程中兼顾了造型创意与实际加工可行性，所有轮廓的折弯、开孔都符合常规五金冲压、机加工的工艺要求，没有无法落地的异形结构，既保留了扳手造型的识别度，又没有牺牲铰链本身的连接、转动核心功能，为五金配件的创意化设计提供了可落地的参考方向。
