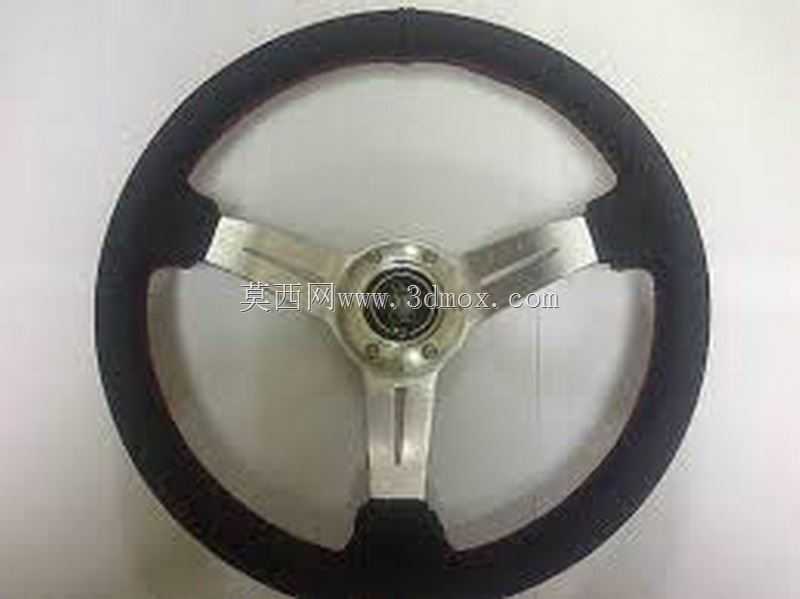

三辐式手工包覆金属骨架方向盘结构设计

　　该转向操控部件主要应用于乘用车辆、改装车辆及特种作业车辆的驾驶操控系统，作为驾驶员直接交互的核心操控件，承担转向指令传递、驾驶路感反馈的核心作用，其结构设计直接影响驾驶操控精度与长时间握持的舒适度。设计阶段优先考虑握持区域的人机工程学适配，轮圈采用正圆形结构，三辐支撑结构呈120度均匀分布，既保证轮圈受力均匀，也为中部转向轴安装区域预留足够的装配空间，中部轮毂区域设置与转向花键轴匹配的安装位，周边预留固定螺栓孔位，可直接与转向柱输出端完成刚性连接，安装边界适配常规乘用车转向柱的装配尺寸，无需额外制作转接结构即可完成装配。轮圈部分采用金属内芯作为受力支撑结构，外部包覆防滑握持层，支撑辐条采用一体成型金属结构，表面做平整化处理，

　　既保证结构强度可承受转向过程中的扭转力矩，也避免辐条边缘凸起对驾驶员握持造成干涉。尺寸覆盖12、14、15英寸三种常用规格，可适配不同车型的驾驶舱布局需求，小尺寸规格适配运动型改装车型的快速转向需求，大尺寸规格适配常规乘用车辆的舒适操控需求。设计过程中针对握持区域的防滑性能做了专项优化，包覆层表面设置细微纹理结构，可提升手部与轮圈之间的摩擦力，即使手掌出汗也能保证稳定握持，避免转向过程中出现打滑风险。三辐结构的受力路径经过反复校核，转向力矩从轮圈传递到辐条再到中部轮毂的过程中，应力分布均匀，不会出现局部应力集中导致的结构变形问题，金属支撑结构的厚度经过优化，在保证足够结构强度的前提下尽可能降低整体重量，减少转向柱的额外负载。

　　轮圈截面采用贴合手部握持弧度的异形截面，而非规则圆形截面，长时间握持时可贴合手掌自然弯曲形态，降低长途驾驶过程中的手部疲劳感。中部轮毂区域做下沉式设计，既为喇叭按键、多功能按键预留安装空间，也避免轮毂凸起过高影响驾驶员握持轮圈上部区域的操作。
