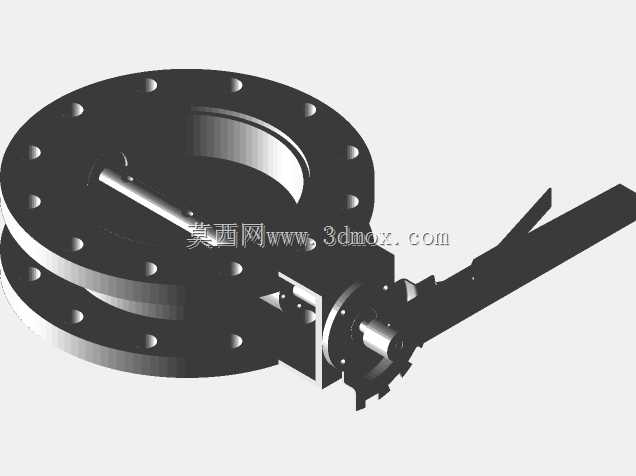

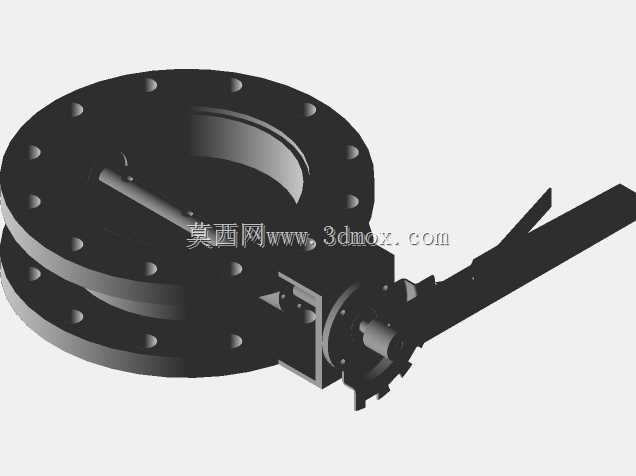

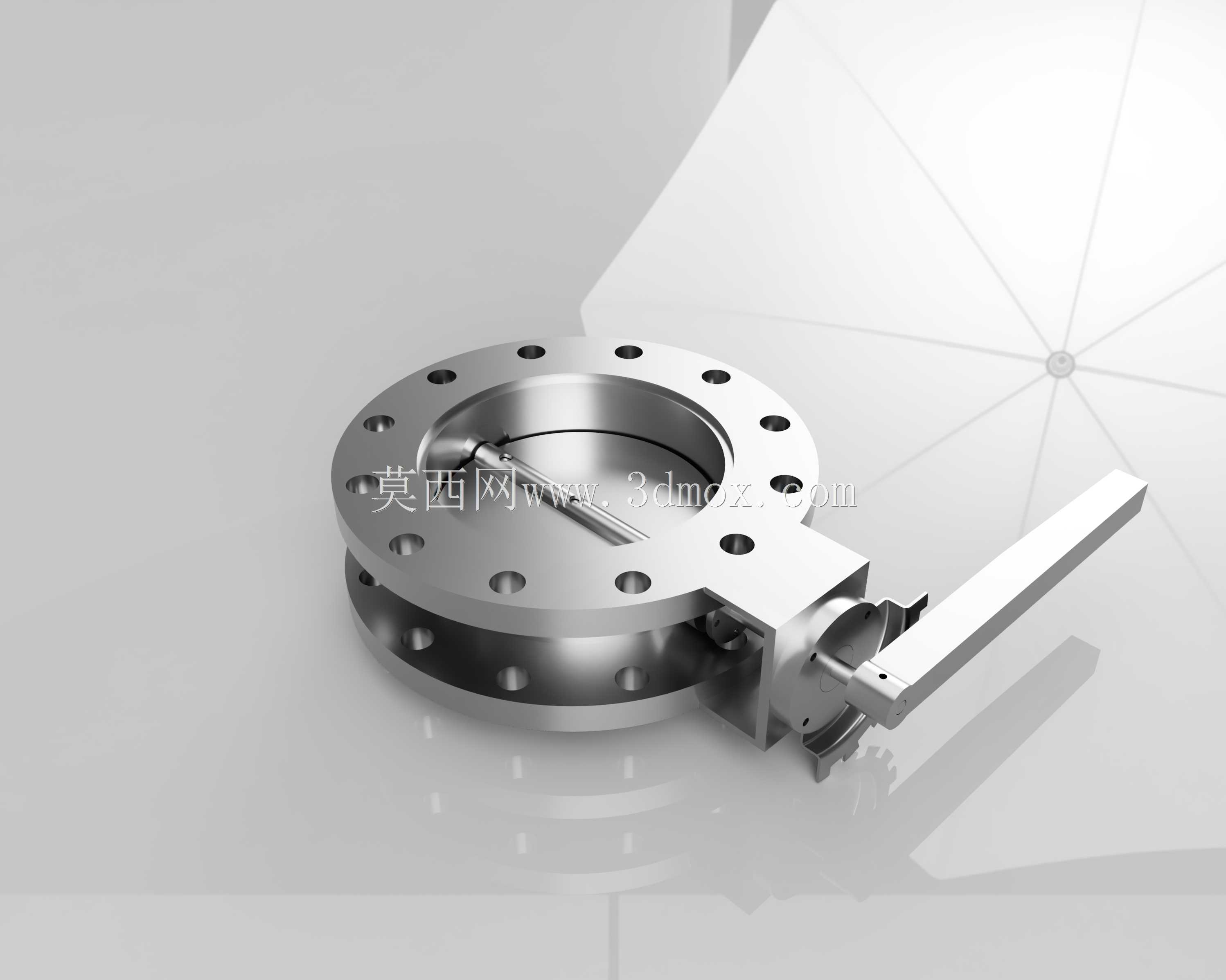

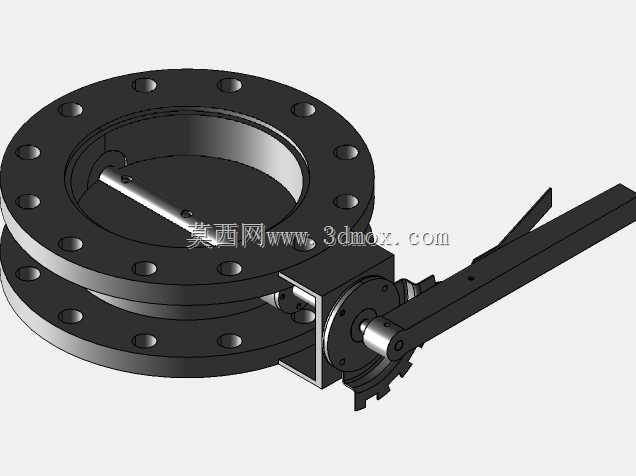

法兰式手动蝶阀工业结构三维设计

　　在市政给排水、化工流体输送、暖通空调循环水、食品级物料输送等管路系统中，这类法兰式手动蝶阀是应用频次极高的截断类阀件，核心作用是通过阀板的90度回转实现管路通断与流量调节，相比同口径闸阀、截止阀，其结构长度更短，安装占用空间更小，适配大口径管路的低阻力输送需求。从实际工程选型角度看，这类对夹法兰式蝶阀的安装边界需要重点匹配管路法兰的标准参数，两端法兰的螺栓孔位需完全对应PN10或PN16压力等级的法兰尺寸，阀杆中心到法兰端面的距离严格控制，避免安装后阀板转动与法兰密封面发生剐蹭，手柄操作侧需要预留不小于150mm的操作空间，保证运维人员可以顺畅扳动手柄完成启闭动作，不会被周边管路、支架遮挡操作行程。

　　设计这款阀件的三维结构时，首先要梳理核心的运动逻辑：手柄带动阀杆做定轴回转，阀杆与蝶板通过扁方结构传递扭矩，避免长期启闭过程中出现打滑松脱，蝶板外圈的密封胶圈需要预留合理的压缩量，当阀板处于全关位置时，胶圈与阀体内部的密封面均匀贴合，保证在标称压力等级下无内漏，同时要控制密封件的过盈量，过大会导致操作力矩陡增，手动扳动费力，过小则无法满足密封要求。阀体部分采用上下分体式法兰结构，上下法兰的螺栓孔采用跨中布置，适配不同标准的管路对接需求，阀杆与阀体的配合位置设置耐磨轴套，降低长期回转过程中的磨损量，延长阀件的免维护周期，轴套外侧设置防尘密封圈，避免管路内的杂质、外部粉尘进入配合间隙造成卡涩。

　　从实际使用场景来看，这类手动蝶阀多用于不需要频繁调节的管路节点，比如泵房进出口的检修截断阀、楼层管井的供水总阀、换热站的循环管路切换阀，相比电动、气动驱动的蝶阀，手动结构不需要额外铺设控制线路和气源管路，成本更低，故障点更少，适合工况稳定、不需要远程控制的场景。设计过程中需要重点校核阀板的强度，当阀门处于全关状态时，单侧承受管路满压的情况下，阀板不能出现超过允许值的形变，避免密封面贴合不严出现泄漏，阀杆的抗扭强度也要匹配最大操作力矩，避免扳动手柄时出现阀杆断裂的情况。手柄的定位结构采用档位卡槽设计，全关、全开以及中间常用调节角度都有对应的卡位，避免管路流体冲击导致阀板自行回转，造成流量波动或者意外通断。

　　外形尺寸方面，这款DN100口径的蝶阀整体结构长度仅为52mm，远短于同口径闸阀的220mm结构长度，对于安装空间局促的管井、集成化泵房来说优势非常明显，阀体两端法兰的外径为220mm，均布8个直径18mm的螺栓孔，螺栓孔中心圆直径为180mm，完全适配国标GB/T9119的平面法兰尺寸，不需要额外制作过渡连接件就可以直接与标准管路法兰对接。阀板采用流线型的平板结构，全开状态下阀板与管路轴线平行，流阻系数仅为0.2左右，远低于截止阀的3-6的流阻系数，输送流体时的压力损失更小，适合大流量、低扬程的输送系统，能够有效降低输送泵的功率损耗。在三维建模过程中，所有配合面都需要预留合理的公差间隙，比如阀杆与轴套的间隙控制在0.05-0.1mm之间，既保证转动顺畅，又不会出现过大的旷量导致阀板偏心，密封胶圈的安装槽尺寸要匹配胶圈的线径，保证胶圈安装后不会出现移位、脱落的问题，手柄的握持部分做圆弧过渡处理，避免操作时硌手，同时手柄长度经过力矩核算，保证在密封面正常磨损的周期内，操作人员不需要借助加力杆就可以完成启闭动作。
