1/4英寸驱动12点深套筒扭矩扳手配件

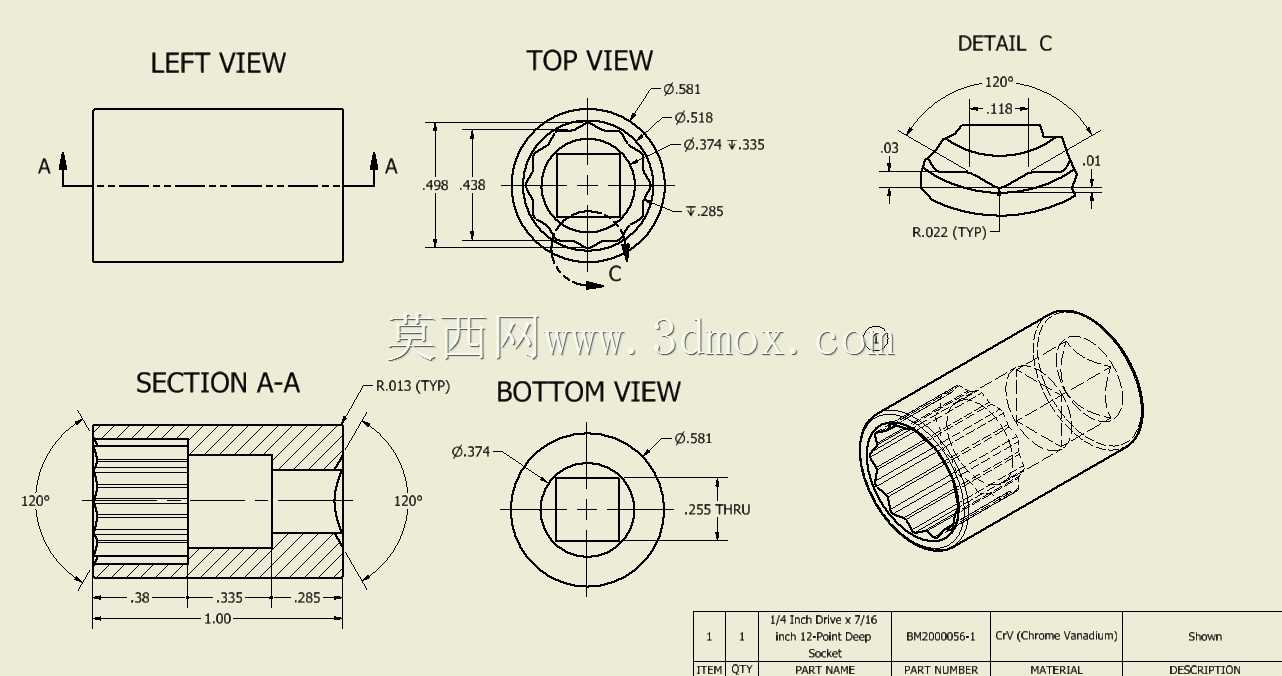

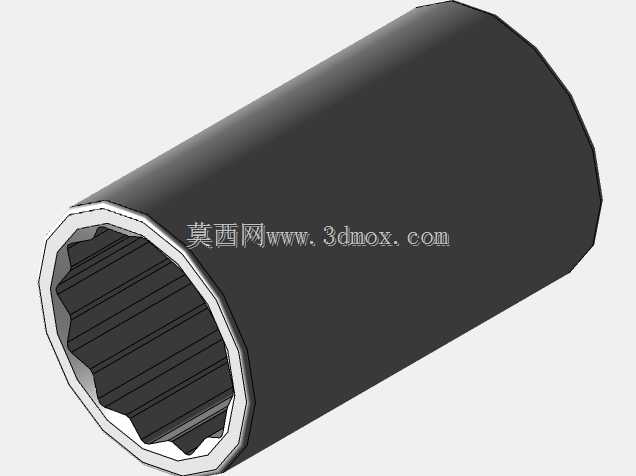

　　这款12点深套筒是手动扭矩紧固作业中适配1/4英寸驱动方头的配套配件，主要面向狭小空间内的外六角螺栓、螺母拆装场景，在设备维保、小型机械装配、电子电器组装、仪器仪表调试等作业场景中应用广泛，尤其适合常规标准套筒无法到达的深孔位置紧固件操作。从结构设计来看，套筒整体采用中空长筒结构，驱动端为标准1/4英寸方孔，可与同规格扭矩扳手、棘轮扳手的驱动方头紧密配合，方孔边缘做了倒角过渡处理，安装时可快速对位，避免方头卡滞或磕碰损伤。工作端采用12点梅花内孔结构，相比6角套筒，啮合时与紧固件的接触棱边更多，每旋转30度即可完成一次对位，在操作空间受限、扳手无法大角度回转的场景下，能大幅提升操作便利性，同时多点受力的结构可分散紧固件棱角处的应力，

　　减少拧动过程中螺栓螺母棱角打滑、磨圆的问题，尤其适合对紧固件外观完整性有要求的装配场景。套筒的深腔设计可容纳伸出长度较长的螺栓杆部，避免常规短套筒因螺栓杆过长无法完全套入紧固件的问题，适配螺纹外露长度较大的安装工位，比如设备壳体内部的长螺栓紧固、深孔内的螺母拆装等场景。外形尺寸上，套筒外径根据7/16规格紧固件的外接圆尺寸做了匹配设计，筒壁厚度经过受力校核，在保证整体结构强度、可承受额定扭矩载荷的前提下，尽可能缩小外径尺寸，可适配对边间距狭小的安装孔位，避免套筒外壁与安装孔发生干涉。内孔的12个啮合齿面做了等角度均分加工，齿形角度与标准外六角紧固件的棱边完全贴合，啮合间隙控制在合理范围，既保证拧动时无明显旷量，

　　也能避免间隙过小导致套入、退出卡顿。套筒外表面为光滑圆柱面，无额外凸起结构，可顺畅伸入深孔或狭窄安装位，筒身两端的边缘都做了圆角处理，伸入作业时不会刮伤工件表面的涂装或加工面。在实际选型使用时，需要确认驱动方头规格与套筒驱动端匹配，同时根据待拧紧固件的对边尺寸、螺栓伸出长度确认套筒的规格与深度是否适配，避免因规格不匹配导致打滑或无法安装。建模过程中对啮合齿面的形位公差、方孔的配合公差都做了参数化设定，可直接用于同系列不同规格套筒的衍生设计，也可作为工具类三维装配场景的标准配件调用。
