移动式压缩空气过滤干燥集成装置

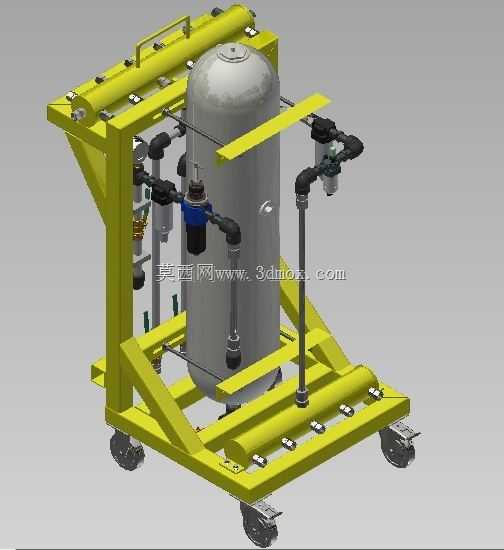

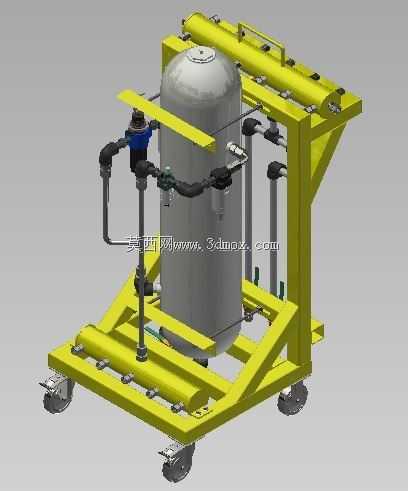

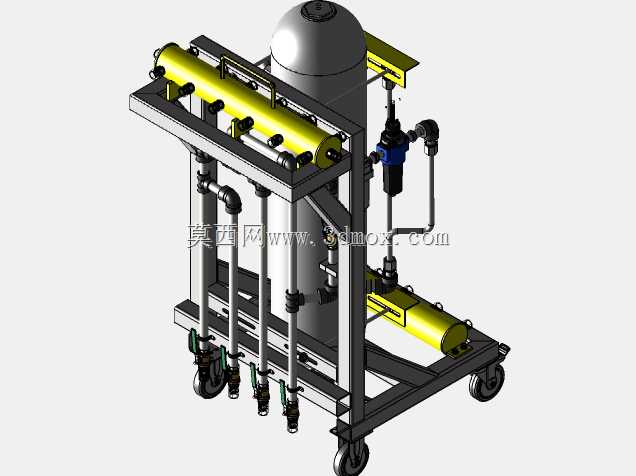

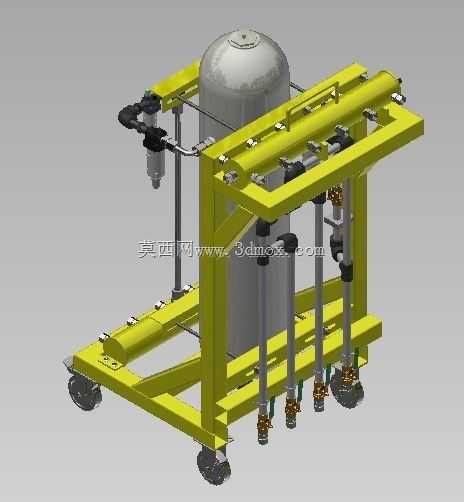

在工业现场的气动作业场景里，气源质量直接决定气动元件寿命与工艺稳定性，这套集成式气源处理装置，就是针对车间多点位临时用气、户外移动气动作业的需求设计的，能在气源压力不超过250psig、介质温度225华氏度的工况下稳定输出洁净干燥的压缩空气。整套装置采用推车式集成布局，底部配置带刹车的万向脚轮，可灵活推动到焊接工位、装配工位、临时检修点位等需要气源的位置，无需铺设固定管路就能快速接入气源完成供气，解决了固定气源站覆盖不到的区域用气难题。从结构设计来看，核心承压罐体采用立式布置，被黄色方管焊接的框架整体包覆防护，框架上下都设置了横向布气杆，上下布气杆预留了多组快接接口，可同时为多台气动工具、气动夹具供气，不用额外加装分流排。框架的焊接结构做了斜撑加强，在罐体两侧预留了走管空间，所有管路沿框架型材排布固定，避免移动过程中管路磕碰变形，顶部设置的推握横梁符合人体工程学高度，单人即可完成移位与转向操作。功能模块上集成了五类核心气源处理元件，进气端先经空气分离器滤除液态冷凝水与大颗粒杂质，再依次经过空气过滤器滤除油雾与细微粉尘，之后通过压力调节器将输入压力调整到作业需要的稳定值，空气润滑器会为下游气动元件提供定量雾化润滑油，减少气动马达、气缸的磨损，最后经压缩空气干燥器深度脱除气态水分，避免低温环境下管路结冰、气动元件锈蚀，也能满足喷漆、气动量仪检测等对气源干燥度有较高要求的作业场景。设计过程中充分考虑了维护便利性，所有过滤、调压、润滑元件都布置在罐体外侧的开放空间，更换滤芯、调整压力、加注润滑油时无需拆解框架结构，手轮、调节旋钮的操作空间都预留了足够的手部操作余量，不会被框架型材干涉。安装边界上，整套装置的重心落在四个脚轮的支撑范围内，满载状态下推移不会出现侧倾风险，框架底部的支撑横梁距离地面留有足够间隙，可越过车间常见的电缆沟盖板、小型门槛等障碍，外接气源接口设置在框架下部，接入气源时无需弯腰操作，输出接口沿上下布气杆均匀分布，不同方向的用气设备都能就近接管，减少管路弯折带来的气阻损失。
