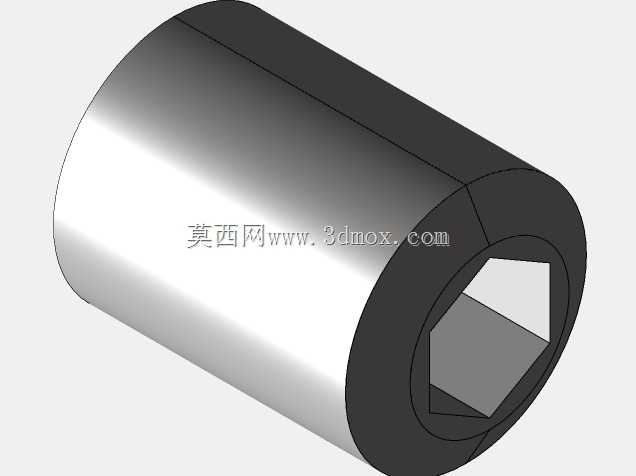

内六角凹端M5紧定螺钉三维结构

　　这款M5规格的内六角紧定螺钉，是工业装配场景中极为常用的轴向定位紧固件，不同于普通外六角螺栓的贯通连接逻辑，它的核心作用是通过端面顶紧实现两个配合零件的相对位置固定，不会在被连接件表面形成突出的螺帽结构，能最大程度保持装配面的平整性，在传感器安装、小型仪器仪表模组固定、精密机械传动副限位等场景中应用十分广泛。从结构设计来看，螺钉整体为圆柱外形，一端加工有标准内六角驱动槽，适配对应规格的内六角扳手施加拧紧力矩，相比一字槽、十字槽结构，内六角驱动的受力面更均匀，拧紧过程中不容易出现槽口滑牙的问题，能承受更大的锁紧力矩，适合需要可靠顶紧的装配工况。螺钉的螺纹部分采用标准M5公制粗牙螺纹，螺距符合通用紧固件公差要求，

　　能和市面上绝大多数M5规格的内螺纹孔直接配合，不需要额外做适配加工，降低现场装配的调整成本。设计时需要重点控制螺钉的总长度与螺纹有效长度的匹配关系，要保证拧紧后螺钉的端面能完全顶触到被固定零件的定位面，同时螺纹旋入深度要满足锁紧力要求，避免出现螺纹咬合不足导致的松脱问题。内六角槽的深度也有严格的尺寸边界，槽深过浅会导致扳手插入深度不足，拧紧时容易打滑损坏槽口，槽深过深则会削弱螺钉端部的结构强度，在大顶紧力作用下可能出现端部开裂的情况。实际选型使用时，要根据被顶紧零件的材质调整拧紧力矩，比如针对铝合金、工程塑料这类软质材质的被固定件，过大的顶紧力会造成零件表面压痕甚至变形，需要控制力矩在合理区间；针对钢制零件的固定，

　　则可以适当加大力矩保证锁紧可靠性。这类紧定螺钉通常没有外露的头部，装配完成后整个螺钉可以完全沉入螺纹孔内，不会占用额外的外部装配空间，在空间受限的精密仪器内部结构中，这种紧凑的连接形式是其他紧固件无法替代的。建模过程中需要严格遵循紧固件的形位公差要求，保证螺纹轴线与螺钉圆柱外圆的同轴度，避免装配时出现螺纹偏斜导致的卡滞问题，内六角槽的对称度也要控制在公差范围内，保证扳手能顺畅插入驱动。
