带热管附件的多级热电冷却器结构设计

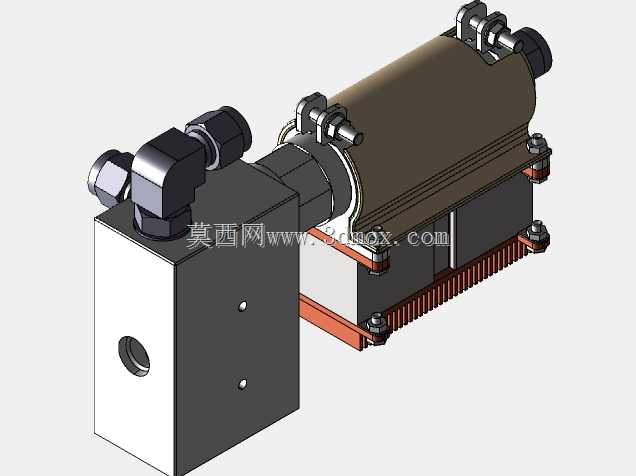

　　这款多级热电冷却器主要面向需要精准低温冷凝的检测类传感设备配套场景，尤其适配气体分析、露点检测类传感器的前置冷凝需求，可在原有检测设备流路基础上作为附加组件加装，无需改动原有设备的核心气路结构，就能大幅提升冷凝效率，解决常规单级热电制冷冷端温度不足、冷凝不充分导致的检测数据漂移问题。从实际工程应用角度看，这类冷却装置常配套在低露点检测、微量气体采样的传感单元中，当采样气体流经冷端区域时，可快速将气体温度降至露点以下，让气态水分充分凝结排出，避免水汽进入后续传感核心造成测量误差，甚至损坏高精度检测元件。

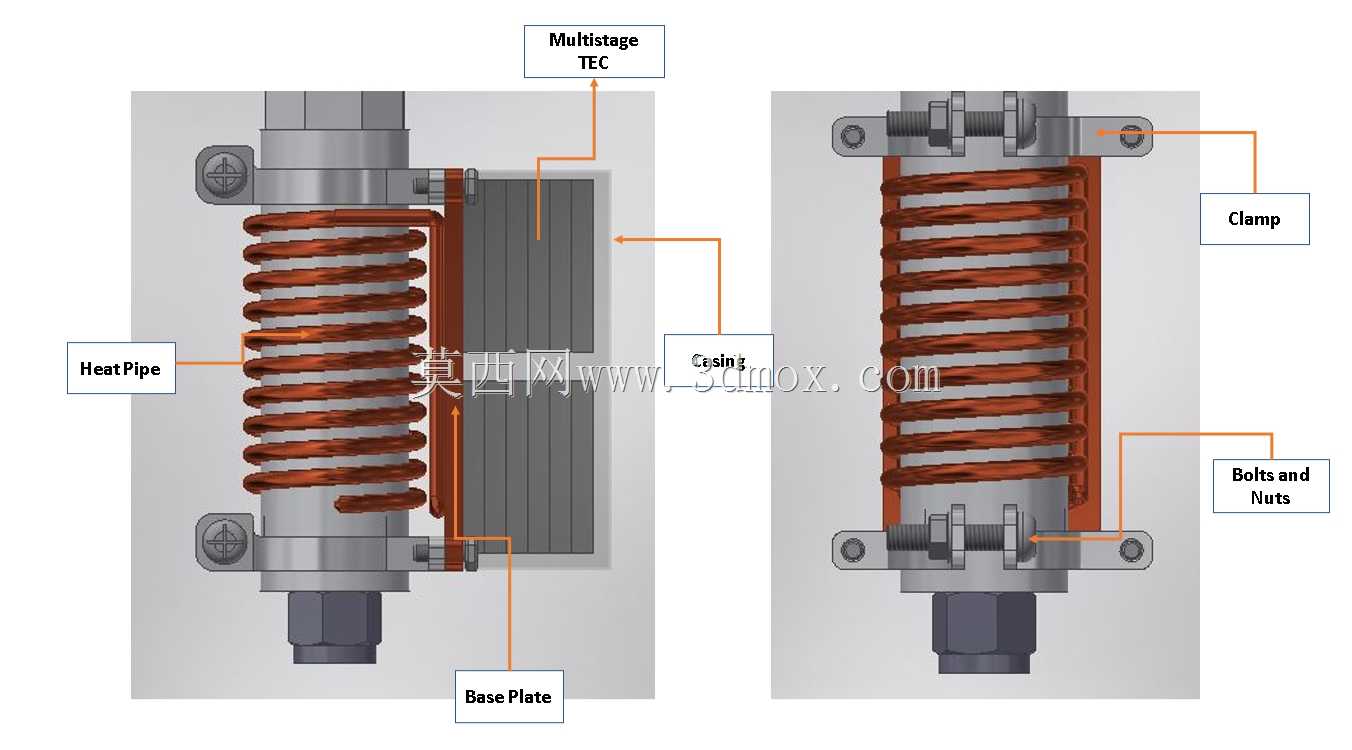

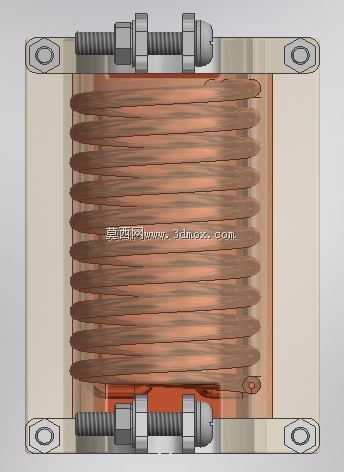

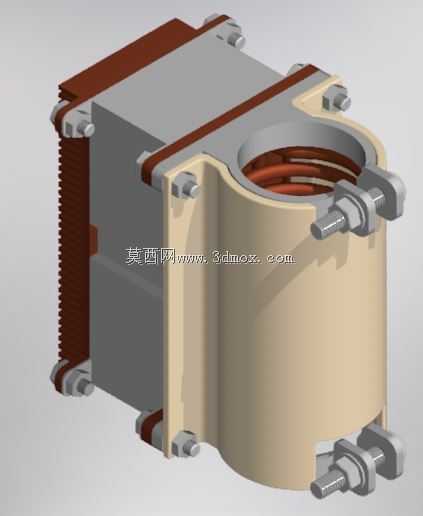

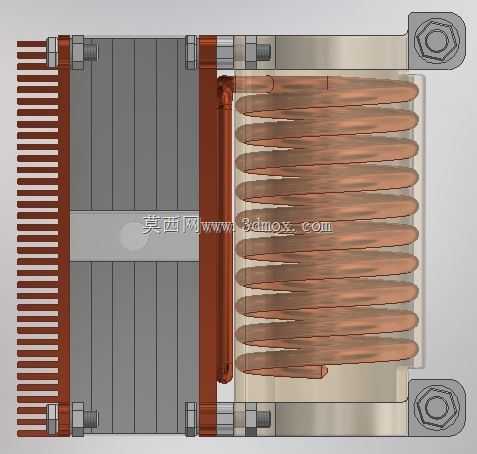

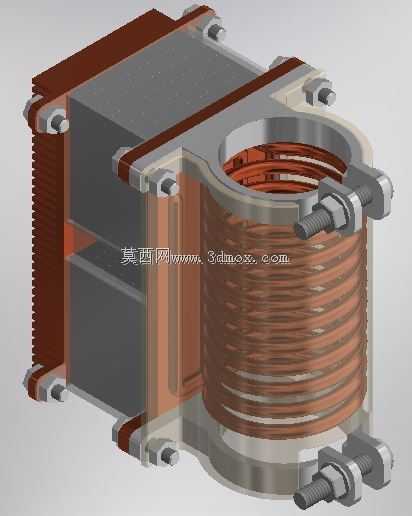

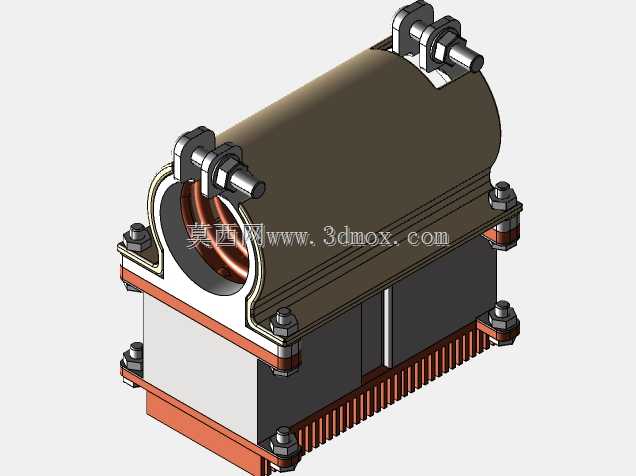

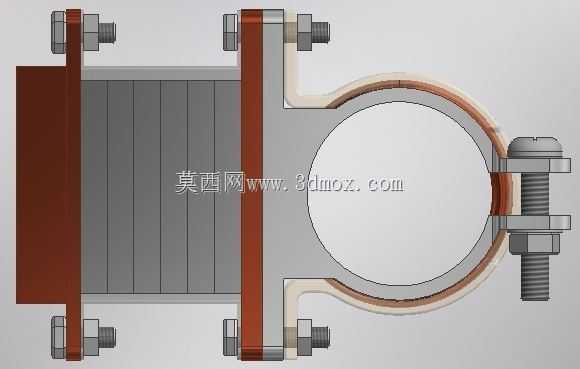

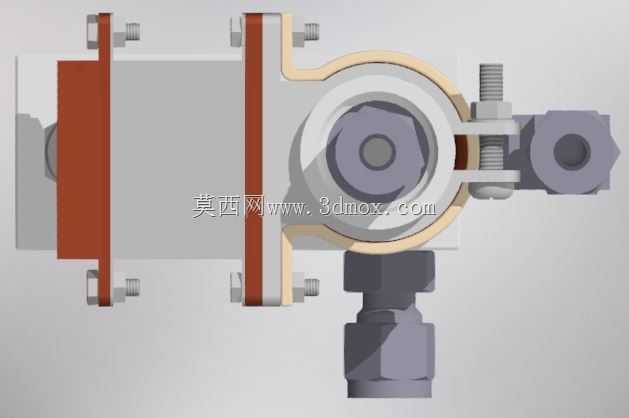

　　结构设计上采用多级热电制冷片堆叠架构，每一级热电制冷片的冷端与下一级的热端紧密贴合，通过级间导热基板传递热量，理论上可让两侧形成更大的温差，相比单级热电制冷能获得更低的冷端温度。冷端侧通过螺栓连接到吸热基板，基板直接与疏水器周围的热管结构相连，将冷量高效传递到气路冷凝区域；热端侧则搭配带翅片的铜铝复合散热结构，部分工况下还可配套风冷组件强化散热，把每一级累积的热量快速导出，避免热端温度过高导致制冷效率衰减。装置整体通过夹具实现定位固定，夹具采用螺栓与螺母锁紧的结构，类似自行车座椅的快装夹固逻辑，安装时不需要复杂的工装定位，可快速适配不同管径的气路安装需求。外壳部分采用聚氨酯类隔热材料包裹，将热电制冷组件、热管及外围流路完全包覆，最大程度降低环境热量向冷端区域的渗透，减少冷量损耗，同时避免外壳表面结露影响周边电气元件的正常运行。

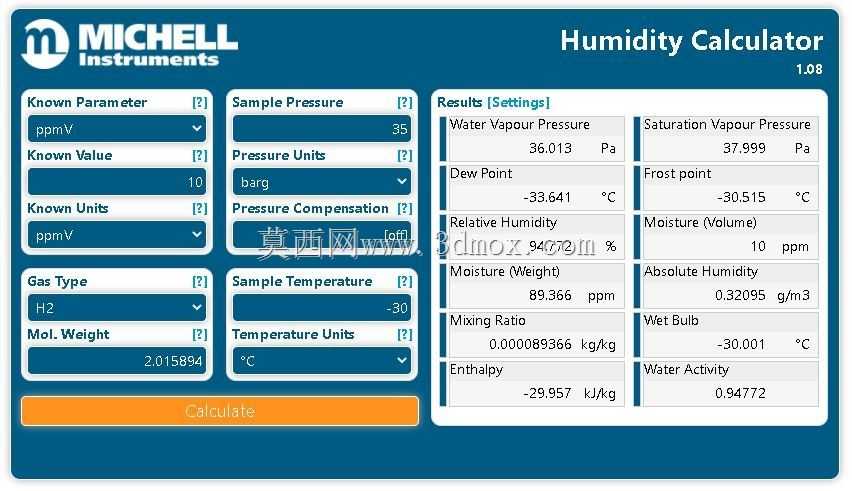

　　安装边界与尺寸方面，该装置核心安装截面尺寸控制在26mm标准范围内，其余方向的外伸尺寸也做了紧凑化处理，可直接嵌入到现有传感器的安装仓内，不需要额外扩大设备的安装空间。装置的电气接口采用侧置式快接接头，接线方向与气路接口方向错开布置，避免管线干涉，供电侧可适配多档电压输入，根据制冷级数的不同可选择对应供电规格，满负载运行时总功率约100瓦，启动后仅需数分钟即可达到稳态工作温度，冷端最低可实现-73摄氏度的低温，能满足10ppm级露点控制的使用需求，对应相对湿度可控制在极低水平，完全满足高精度气体传感的检测要求。

　　从可靠性设计角度，整套装置除热电制冷片本身外，其余结构件均为被动机械结构，不需要额外的定期维护，仅在长期运行后若出现制冷效率衰减，更换对应级别的热电制冷片即可，单块制冷片的更换成本极低，维护操作不需要拆解整个流路结构，仅需松开夹具的锁紧螺母即可完成制冷片的替换。气路连接部分采用硬密封结构，不会因为低温冷热循环产生额外的泄漏点，避免采样气体泄漏导致的测量误差。设计过程中充分考虑了大规模量产的工艺性，所有结构件均不需要高精度的小孔加工或者复杂曲面成型，常规机加工工艺即可完成所有零件的制造，综合制造成本可控，适合批量配套到各类需要低温冷凝的传感检测设备中。在实际选型配套时，可根据所需的冷端温度需求选择对应级数的制冷模块，不需要额外增减其他辅助部件，即可适配不同的冷凝温度要求，适配性较强。
