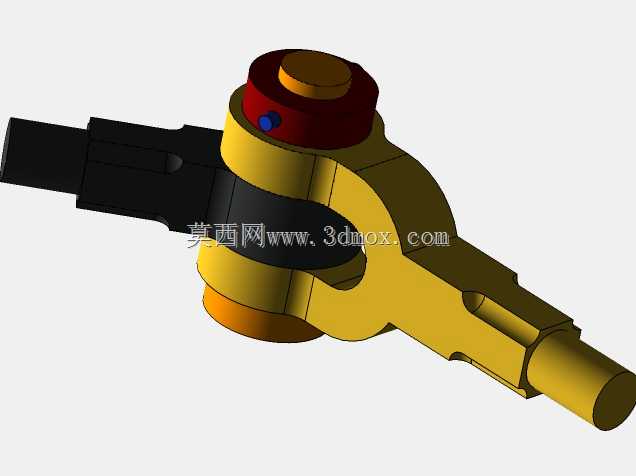

铰接式传感连接关节结构设计

项目分类:传感器 发布时间:2022-04-11 ID:604215
  • 铰接式传感连接关节结构设计

  在工业传感检测、自动化生产线工位信号采集、设备运动姿态反馈这类场景里,这类铰接式连接关节是传感单元与执行端之间的核心衔接构件,它的核心作用是在两个存在相对摆动、转动自由度的部件之间,为内置传感元件提供稳定的安装载体,同时保证运动传递过程中传感信号采集的同轴度与稳定性,避免因部件相对错位导致的检测数据漂移、传感元件受力过载损坏的问题。从实际工况适配角度看,这类关节常应用在需要实时反馈转角、摆幅、扭矩参数的设备铰接点位,比如工业机械手的臂段铰接处、自动化物流设备的翻转工位铰接点、专用设备的活动连杆衔接位置,替代传统刚性连接结构无法适配相对运动的缺陷,同时省去额外加装外置传感支架的冗余设计,压缩整体安装空间。

  从功能特性上看,该关节采用分体式抱合铰接结构,主体承力段采用长轴式延伸设计,一端为带定位轴颈的插接端,可直接插入对应配合部件的安装孔位,通过轴肩实现轴向定位,避免装配后出现轴向窜动;另一端为抱合式铰接座,配合顶部的压盖与锁紧件实现对另一铰接轴的抱紧固定,压盖与铰接座之间设置有定位销孔,装配时可通过定位销保证压盖与座体的同轴度,防止抱紧后铰接轴出现偏载。铰接座内部预留有传感元件安装腔,可内置转角、扭矩类传感芯体,腔体内壁设计有走线槽,可将传感线缆从主体侧壁的预留孔位引出,避免运动过程中线缆被铰接结构挤压磨损。顶部压盖采用阶梯式结构,中心设置有凸台,可对铰接轴的轴向位置进行限位,压盖与座体之间通过紧固件锁紧,锁紧力可根据铰接阻尼需求进行调整,既可以实现无间隙的刚性铰接,也可以通过调整锁紧力矩保留合适的转动阻尼,适配不同工况下的运动需求。

  设计思路上,首先围绕铰接运动的自由度约束展开,将两个相对运动部件的衔接点作为传感采集的基准位,把传感元件集成在关节内部,省去外置传感的安装支架,减少整体结构的累计误差。主体结构采用等强度设计,长轴段根据受力分布调整截面尺寸,靠近铰接座的位置受力弯矩最大,因此截面厚度更大,向插接端逐渐过渡为等截面轴颈,在保证结构强度的前提下尽可能降低整体重量,减少运动过程中的惯性负载。抱合结构的开合角度经过反复校核,保证在最大抱紧状态下与铰接轴的接触面积不低于轴颈圆周的70%,避免局部应力集中导致的轴件压痕或者抱紧失效。表面处理上,承力部位采用硬质氧化处理,提升耐磨性能,与传感元件接触的安装面采用精加工处理,保证平面度与粗糙度要求,避免传感元件安装后出现倾斜导致的检测误差。

  外形尺寸与安装边界方面,该关节整体沿长轴方向的总长度适配常规工业设备连杆的安装间距,铰接座的外径尺寸控制在不超出相邻部件运动包络的范围内,避免运动过程中出现干涉。插接端的轴颈直径采用标准公差配合,可直接与对应规格的安装孔实现过渡配合,无需额外加工衬套;抱合端适配的铰接轴直径与插接端轴颈形成系列化匹配,可覆盖常用的连杆铰接尺寸。安装时,首先将传感元件固定在铰接座的内部腔体内,完成线缆走线后,将压盖盖合在铰接座上,穿入定位销完成定位,再将需要铰接的轴件放入抱合槽内,逐步拧紧紧固件达到预设的锁紧力矩,之后将长轴端的插接轴颈插入对应部件的安装孔,通过轴肩顶紧完成轴向定位,最后接入传感线缆即可完成装配。需要注意的是,装配过程中要保证铰接轴与插接轴颈的轴线处于同一平面内,避免出现异面偏差导致运动过程中出现卡滞,同时要预留足够的线缆活动长度,保证关节在最大摆角范围内线缆不会被拉扯。在日常维护中,可定期松开紧固件检查铰接面的磨损情况,同时检查内部传感元件的固定状态,及时清理走线槽内的积尘与油污,保证信号传输稳定。
