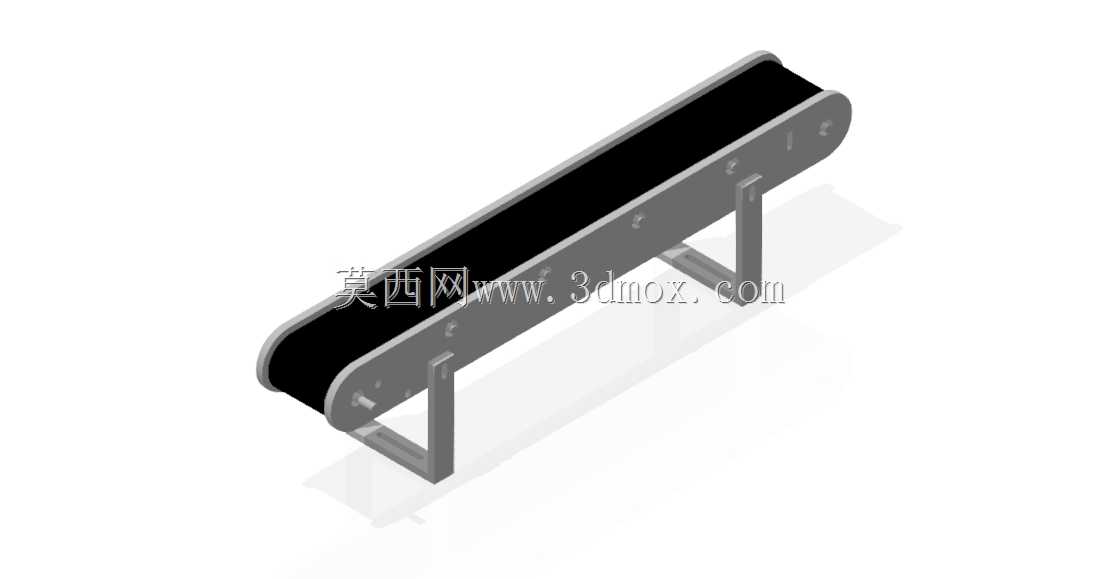

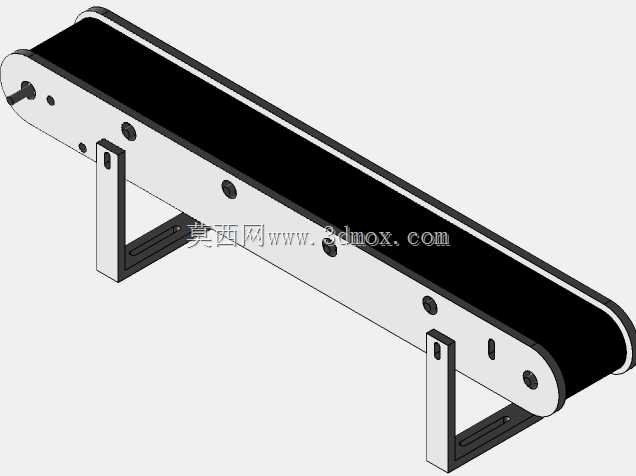

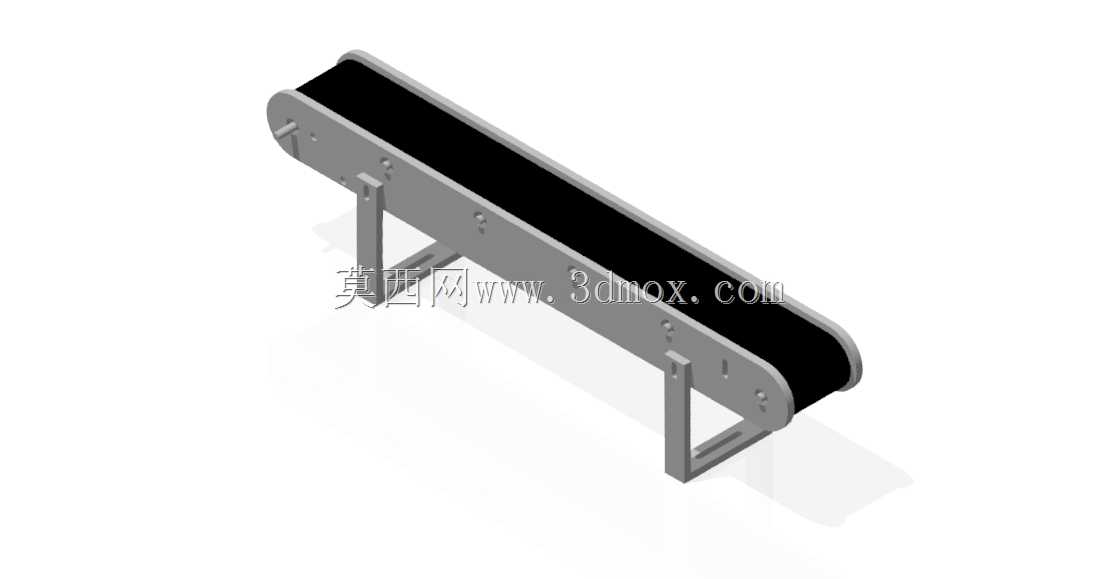

轻型支架式皮带输送装置三维结构

　　这款轻型皮带输送结构，在轻工装配、电子零部件分拣、小型包装件转运场景里适配性极强，区别于重型矿用输送设备，它的设计定位就是小载荷、短距离的工位间物料传递，很多电子厂流水线的工位接驳、小型加工单元的工件转序，都会用到同结构的输送单元。从结构设计逻辑来看，整体采用双侧立式支腿搭配横梁承托的框架形式，支腿采用折弯型材焊接成型，底部预留了地脚安装孔位，安装时可以通过膨胀螺栓直接固定在车间地坪上，也可以搭配可调脚杯实现高度微调，适配不同高度的上下游设备对接需求，支腿的倾斜角度经过力学校核，在额定载荷下不会出现侧向倾覆，框架的纵向梁直接承托皮带托板，托板采用薄钢板折弯成型，表面做了光滑处理，减少皮带运行时的摩擦阻力，避免皮带长期运行出现偏磨、

　　卡滞的问题。皮带采用环形平带结构，两端的辊筒分别作为主动辊和从动辊，主动辊端预留了动力安装位，可以根据实际载荷需求搭配减速电机，从动辊端设计了张紧调节结构，通过两侧的调节螺栓可以调整辊筒的前后位置，实现皮带张紧度的微调，同时也能纠正皮带运行时的跑偏问题，这部分结构在建模时做了装配间隙的预留，调节行程完全覆盖日常维护的张紧调整需求，不会出现调节到位后螺栓顶死的问题。从安装边界来看，这款输送单元的宽度适配300mm以内的小型工件传输，整体高度可以根据支腿选型在700mm到1200mm区间调整，设备长度属于短距离输送范畴，适合单工位到相邻工位的物料传递，不需要额外做中间支撑，整体框架的刚性足够保证满载运行时的挠度在允许范围内，

　　不会出现皮带中部塌陷导致物料滑落的问题。在实际应用中，这类输送结构经常搭配光电传感器使用，也就是页面分类里提到的传感配套场景，当工件输送到指定位置时，传感器触发信号控制皮带启停，实现物料的定点停靠，方便工位操作人员取件或者配合自动化机构完成工件抓取，很多小型自动化生产线的进料端、出料端都会采用这类轻型输送结构，它的结构简单，维护成本低，日常只需要定期检查皮带张紧度、辊筒转动灵活性即可，不需要复杂的润滑保养。建模过程中，所有的装配配合都按照实际生产的公差要求做了预留，比如辊筒和轴承座的配合间隙、支腿和横梁的焊接坡口预留、皮带的环形接口位置处理，都还原了实际加工的工艺细节，不是单纯的外观建模，

　　结构件的壁厚选型也完全符合轻型输送设备的设计规范，支腿型材的壁厚、托板的厚度都经过载荷验算，在额定50kg/m的线载荷下，结构变形量完全满足使用要求，不会出现运行时的抖动、异响问题。另外，这款结构的两侧框架预留了附件安装槽，可以根据使用需求加装挡边、工作台面、扫码枪安装支架、工件导向条等附属配件，不需要对主体框架做二次加工，拓展性很强，比如在输送小型包装盒时，可以加装弧形导向条实现工件的自动归中，在输送零散小零件时，可以加装两侧挡边防止工件掉落，这些安装位在建模时都做了统一的孔位预留，符合模块化设计的思路，减少后续改装的加工工作量。从运行特性来看，平带结构的运行噪音很低，适合对车间环境噪音有要求的电子装配、食品包装类场景，皮带表面可以根据输送物料的特性选择不同材质，比如输送光滑塑料件可以选择防滑纹路面的皮带，输送有防静电需求的电子元件可以选择抗静电皮带，主体框架的安装尺寸完全通用，不需要改动结构就能适配不同类型的皮带更换，日常维护时更换皮带只需要松开从动辊的张紧螺栓，就能套入新的环形皮带，不需要拆解主体框架，维护效率很高。
