多段式带挡边皮带输送设备结构设计

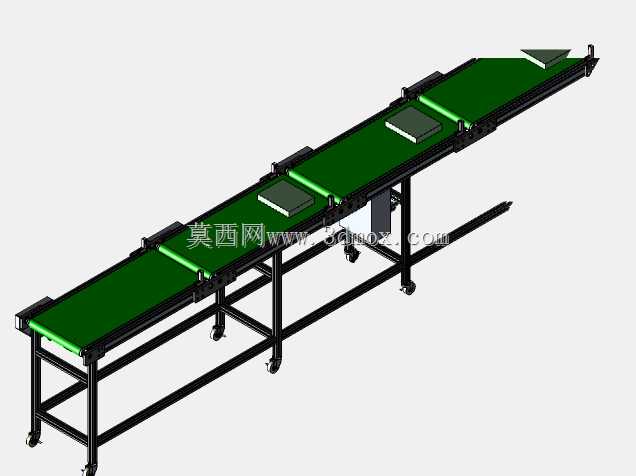

　　这款带式输送结构的设计，最初是面向电子组装车间小件物料转序、包装线成品输出这类轻载输送场景做的方案，日常可承载单重5kg以内的盒装、片状工件，适配车间内工序间短距离物料转运需求，也可对接分拣工位、检测工位做连续供料。从结构布局来看，整体采用分段式机架设计，每段皮带单元独立配置张紧结构，避免长距离单皮带运行出现的跑偏、打滑问题，机架主体采用标准工业铝型材拼装，脚架底部配置万向脚轮与可调支撑脚，既可以根据产线布局调整设备摆放位置，也能在固定工位锁死后调平，适配车间地面不平整的安装场景。皮带表面做了哑光绿色防滑处理，相邻输送段的衔接位置做了低落差过渡，避免小型工件在段间传递时出现卡滞、掉落的问题，输送面侧边设置了可调节挡边，

　　可根据输送工件的宽度调整挡边间距，防止工件在输送过程中从侧边滑落。驱动单元采用侧装式电机布局，将电机安装在机架中段下方位置，既不占用输送线两端的对接空间，也能平衡整线的重量分布，避免单侧悬臂安装带来的机架形变问题。传动部分采用同步带连接驱动辊与电机输出轴，传动比稳定，运行噪音低，日常维护时只需定期检查同步带张紧度即可，无需复杂的拆解操作。从安装边界来看，整线宽度控制在600mm以内，输送面高度可在700mm到900mm区间调整，可适配多数标准工作台、生产设备的出料高度，无需额外做转接平台。设计过程中特意将所有外露的传动部件做了内置防护处理，避免车间操作人员衣物、工具卷入传动结构，符合车间生产的安全要求。

　　辊筒两端采用标准深沟球轴承支撑，转动阻力小，长时间运行也不会出现明显的温升问题，张紧结构采用螺栓调节式，调整皮带张紧度时无需拆解机架，只需调整两端辊筒的固定螺栓位置即可完成操作，降低现场运维的难度。这款输送结构还预留了传感器安装位，可在输送线的指定位置加装光电传感器，对接产线的控制系统实现工件计数、到位停机、节拍匹配等自动化功能，无需额外在机架上打孔焊接，适配不同产线的自动化改造需求。机架的型材连接部位均采用标准角件连接，整体刚性满足轻载输送的需求，同时也方便后期根据产线变化增减输送段长度，不用重新加工整体机架，降低产线调整的改造成本。
