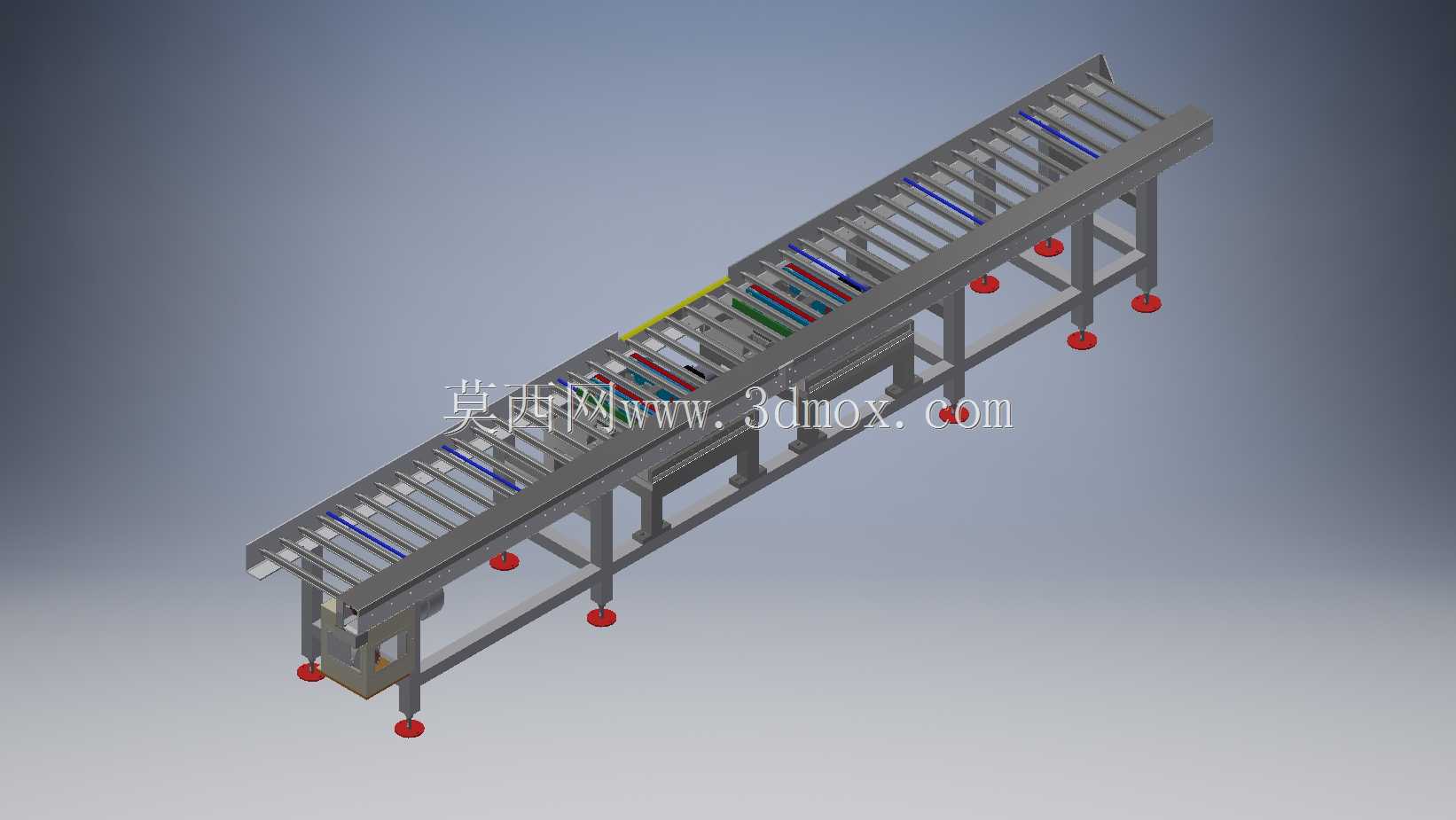

带弹出传输功能的链式辊道输送结构

　　在离散制造的车间产线布局里，这类链式辊道输送结构常被布置在装配段、检测段或者分拣段的衔接位置，用来承载规则外形的箱体、工装托盘或者成型工件，完成工序间的水平位移传递，相比皮带输送，辊道结构对硬质工件的承载能力更强，也更适配需要在输送路径上设置阻挡、定位、侧推分拣的工艺场景。这套结构的核心传动采用链条驱动辊筒同步转动的形式，所有主动辊筒通过端部的链轮与传动链条啮合，动力输入端布置在设备的一端，通过单组动力输入即可带动整段辊道的辊面同步运转，避免了多辊单独驱动带来的同步误差，也减少了动力组件的冗余配置。设备自带的弹出传输结构，是在常规辊道的基础上，于特定工位的辊筒间隙内布置了可升降的弹出传输组件，当输送的工件到达指定工位时，

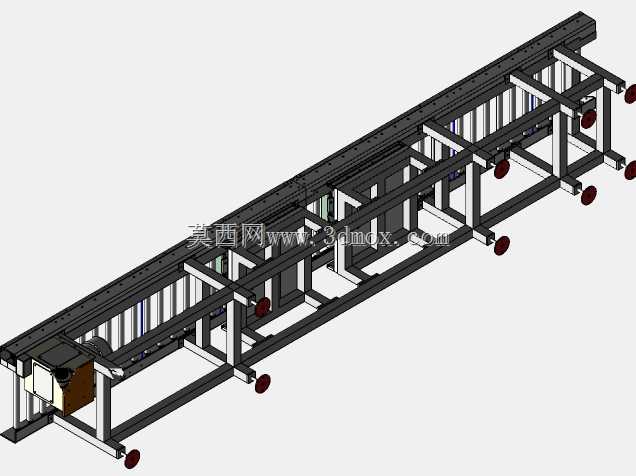

　　弹出组件抬升，将工件从辊道面托离，配合侧向的传输带或者拨料机构，就能完成工件的侧向分流、转向或者对接旁侧工位的作业需求，不需要额外设置移栽机或者顶升移载机构，能压缩产线的设备投入成本，也减少了工位间的衔接间隙。从结构设计的角度看，机架主体采用标准型钢焊接拼装的框架形式，支腿底部配置了可调高度的脚杯，安装时可以根据车间地面的平整度调整各个支腿的高度，保证整段辊道的辊面处于水平状态，避免工件在输送过程中出现偏斜、滑移的问题，支腿与主框架的连接位置设置了加强筋板，提升整台设备的结构刚性，避免长距离输送时框架出现挠度变形影响输送精度。辊筒的排布间距根据常规输送工件的最小底面尺寸设定，保证工件在输送过程中始终有至少三根辊筒提供支撑，

　　不会出现工件卡入辊筒间隙的情况，辊筒表面采用光滑的金属材质，降低工件输送过程中的摩擦阻力，同时也能适应车间内存在少量切削液、粉尘的作业环境，不会像皮带结构那样出现带面磨损、打滑的问题。这套结构的外形尺寸为长4000mm、宽420mm、高620mm，安装时需要预留的边界尺寸除了设备本身的长宽占位外，还要在弹出传输机构的侧方预留至少300mm的维护与工件流出空间，设备的动力输入端需要预留接线与减速电机安装的操作空间，支腿的固定可以采用膨胀螺栓与地面连接，也可以根据产线的布局需求直接放置在地面通过脚杯调平后使用，适配快换产线的灵活布局需求。在实际使用场景中，这类输送结构可以对接自动化装配线的上料工位、检测设备的进出料端，

　　也可以在包装车间内完成成品箱的输送与分流，弹出机构的动作可以通过产线的传感器信号触发，当工件到达预设位置时，传感器给出信号控制弹出机构抬升，配合侧向的动力完成工件的移出，整个动作过程不需要人工干预，能适配自动化产线的连续作业需求。结构设计时充分考虑了维护的便捷性，传动链条的外侧设置了可拆卸的防护罩，日常检查链条张紧度、添加润滑脂时只需要拆下防护罩即可操作，辊筒与机架的连接采用可拆卸的轴承座结构，单根辊筒出现磨损或者损坏时，可以单独拆下更换，不需要拆解整段辊道的结构，降低后期的维护成本与停机时间。
