户外遮阳挡雨天篷框架结构设计

　　在户外休闲空间搭建、建筑附属遮护结构施工、景观配套设施布设的场景中，天篷框架是承担整体遮护载荷、连接建筑主体与覆盖面层的核心受力构件，其结构合理性直接决定整套遮护系统的抗风载能力、使用寿命与安装适配性。从实际工程落地的角度看，这类框架的核心用途是为上层覆盖面板、遮阳板材或者仿生遮护面层提供稳定的支撑基底，既可以作为建筑外墙外延的独立遮阳雨篷骨架，也能适配林间休闲区域、露天露台的顶篷搭建需求，替代传统现浇混凝土挑檐的高成本施工方案，实现模块化快速装配。

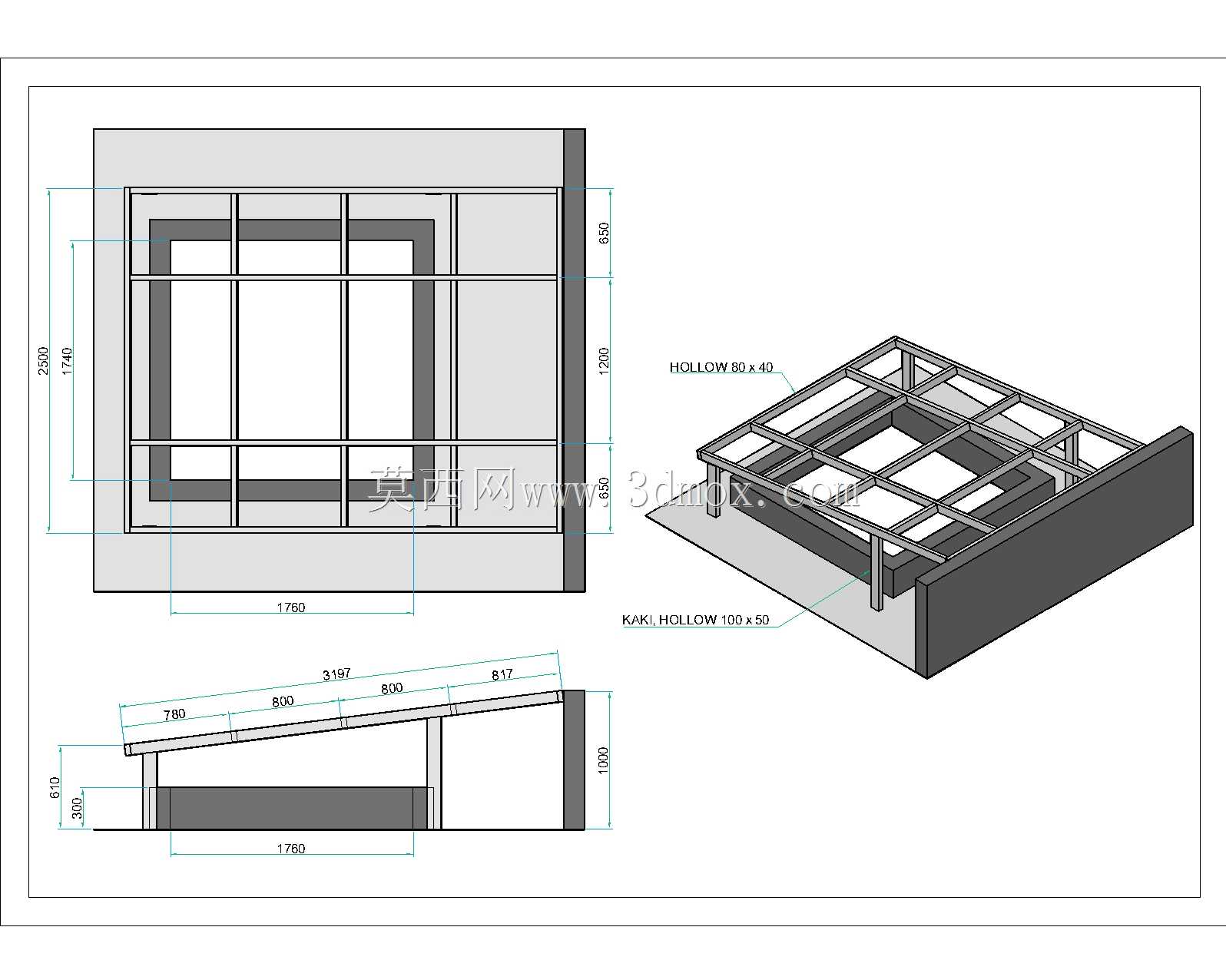

　　设计这类框架时，首先要明确受力传递路径：所有竖向载荷包括面层自重、雨雪堆积载荷、检修人员临时踩踏载荷，都要通过纵横排布的主副梁传递到侧边支撑立柱，再由立柱传导至地面预埋基础或者建筑墙体的固定支座上，因此主梁排布的间距需要匹配常用覆盖面板的标准幅宽，避免出现面板跨度过大导致的中部下挠变形。从图纸标注的尺寸边界来看，整套框架的平面投影长度为1780mm，竖向总高度为1200mm，其中侧边支撑结构的高度为1000mm，斜向顶篷的坡面分段长度分别为780mm、850mm、800mm、817mm，坡面整体抬升高度为200mm，这个坡度设置既可以保证雨水快速沿坡面排走，不会在面层形成积水窝，也能控制整体结构的迎风面积，降低强风天气下的风掀载荷。

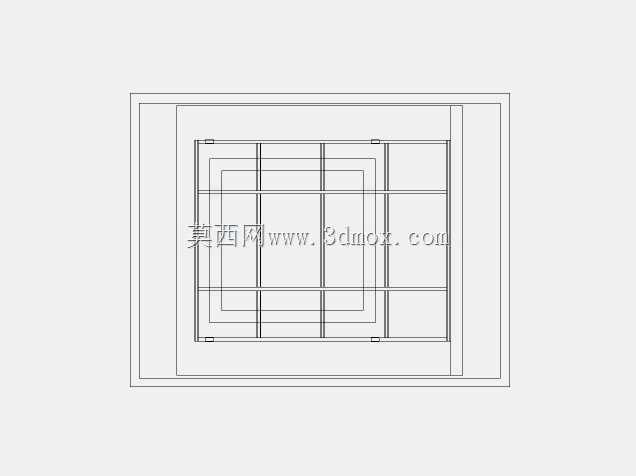

　　框架的型材选型全部采用标准空心矩形型材，主受力梁使用5050规格的空心方管，次梁使用5040规格的空心矩形管，这种选型一方面可以利用空心型材的截面惯性矩优势，在同等耗材重量下获得更高的抗弯刚度，减少框架整体的用钢量，另一方面标准型材的端面可以直接采用通用角码、螺栓进行拼接，不需要额外定制异形连接件，现场安装时不需要复杂的焊接设备，普通施工人员借助常规手动工具就能完成组装。在节点设计上，主梁与次梁的交接位置采用齐平对接方式，次梁端面与主梁侧壁完全贴合，通过侧面穿装螺栓实现刚性连接，避免出现节点铰接导致的框架整体晃动；斜梁与底部水平框的连接位置设置了斜向支撑角件，抵消斜向载荷带来的节点扭矩，防止长期使用后节点处出现螺栓松动、框架变形的问题。

　　从安装适配性来看，这套框架的底部固定边预留了标准的螺栓安装孔位，可以直接通过膨胀螺栓固定在混凝土露台台面、砖砌矮墙顶面或者预制的金属预埋件上，不需要额外切割调整框架的基础尺寸；框架的侧边与建筑墙体连接的位置，预留了10mm的调节间隙，可以适配墙面存在的施工平整度误差，安装时通过填充密封胶就能实现接缝处的防水密封，避免雨水顺着墙体与框架的接缝渗入室内。针对不同的使用场景，这套框架的结构还具备一定的拓展性：如果是用于高海拔或者强风地区的搭建，可以在主梁之间加装横向斜撑，提升框架的整体抗扭刚度；如果是用于遮阳需求为主的南方炎热地区，可以在次梁上预留的卡槽内直接卡装遮阳帘轨道，不需要额外在框架上钻孔破坏型材的防腐层。

　　在结构细节处理上，所有型材的外露端面都做了封堵设计，避免雨水进入型材内部造成长期锈蚀，框架的所有连接螺栓都采用沉头设计，安装后螺栓端面与型材表面齐平，不会突出表面划破后续安装的覆盖面板，也不会出现尖锐凸起造成的安全隐患。框架的整体尺寸控制在常规民用运输车辆的货箱尺寸范围内，工厂预制完成后可以整体打包运输到现场，不需要现场进行型材裁切、焊接等加工作业，既降低了现场施工的环保要求，也能大幅缩短整体施工周期，单套框架的现场安装时间可以控制在2小时以内，相比传统现场焊接的框架结构，施工效率提升60%以上。

　　从实际使用的耐久性角度考虑，这套框架的受力计算已经覆盖了常规民用场景的所有载荷工况：按照50年一遇的基本雪压取值，框架主梁的最大挠度控制在跨度的1/250以内，完全满足民用建筑结构的刚度要求；在水平风载作用下，框架顶端的最大水平位移小于10mm，不会出现明显的晃动感，保障使用过程中的结构安全感。针对不同的面层安装需求，框架的上表面预留了通用的面板固定孔位，可以适配阳光板、彩钢瓦、防腐木面板、仿真茅草等多种常见的遮护面层，不需要针对不同面层重新调整框架的结构设计，具备较强的场景适配能力。
