10马力电动直流电机发电一体结构模型

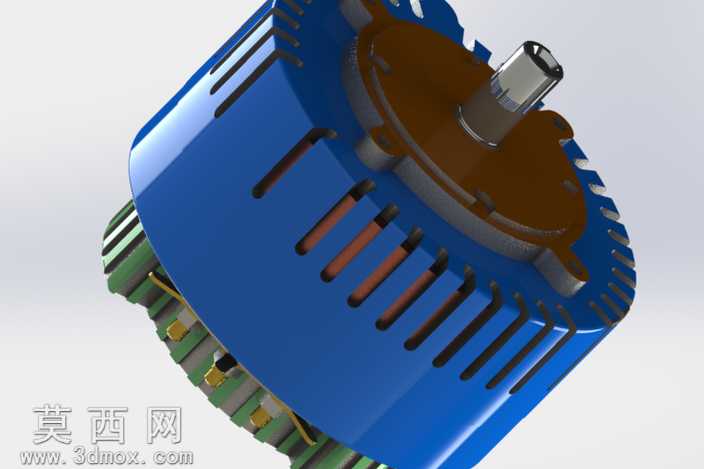

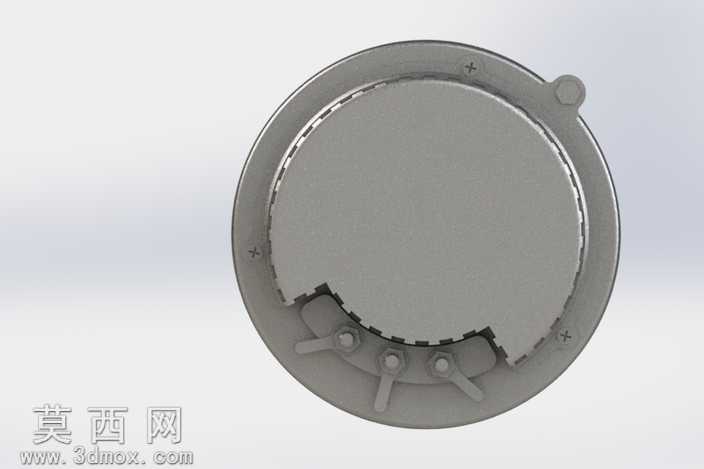

本模型为10马力功率等级的电动直流电机与发电一体化结构三维设计成果，建模过程中严格遵循直流动力设备的真实结构比例，对电机的各个组成部件进行了精细化还原。从外观来看，模型还原了电机带散热槽的蓝色外壳结构，外壳上的纵向散热槽按照真实电机的散热路径排布，既还原了工业产品的外观特征，也体现了电机工作过程中散热结构的设计逻辑，外壳边缘的齿状散热鳍片也按照实物的尺寸比例进行建模，保证结构还原度。模型中部的棕色端盖部分，还原了端盖与外壳的装配定位结构，端盖上的固定点位、中心伸出的动力输出轴都做了细节刻画，输出轴的轴径、轴端的装配特征都符合10马力直流电机的参数标准。拆解来看，模型内部还原了绕组、铁芯等核心部件的排布逻辑，绿色的端部绝缘结构、铜质的绕组端部、内部的接线端子都做了对应呈现，清晰展现了直流电机实现电能与机械能转换的核心结构布局。在渲染表现上，外壳采用了工业蓝色烤漆的材质效果，还原了金属外壳喷涂后的质感，端盖部分采用了棕褐色绝缘材质的视觉表现，金属输出轴做了金属光泽与机加工纹理的材质处理，内部绕组部分还原了铜材的金属色泽与绝缘部件的哑光质感，不同部件的材质区分清晰，能够直观分辨各个结构的材质属性与功能分区。设计过程中兼顾了外观还原与结构合理性，各个部件之间的装配关系清晰，没有出现结构干涉的问题，既可以作为直流电机结构教学的直观演示素材，也可以作为动力设备选型、机电产品集成设计的参考模型，帮助设计者快速理解该功率等级直流电机的外部安装尺寸、内部结构布局，为相关机电产品的开发提供可靠的三维结构参考，也可用于电机相关的科普展示、结构原理演示场景，直观呈现直流电机兼具电动运行与发电功能的结构特点。
