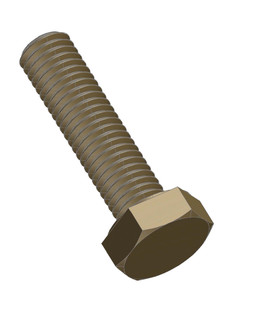

外六角M10×40紧固螺栓三维建模作品

本作品为外六角M10×40规格紧固螺栓的三维建模成果，建模过程严格遵循公制外六角螺栓的标准尺寸规范，首先通过草图绘制螺栓头部的正六边形轮廓，标注对边尺寸、对角尺寸符合M10螺栓的标准参数，采用拉伸凸台命令生成六角头部的基础实体，对头部与杆部衔接的位置做了符合工艺要求的圆角过渡处理，还原实际冷镦成型的结构特征。杆部建模阶段，先绘制直径10mm的圆形草图拉伸至40mm总长度，其中螺纹段长度匹配常规M10×40螺栓的有效螺纹范围，采用螺旋线配合扫描切除的方式生成真实的三角螺纹牙型，严格控制螺纹牙距为1.5mm，牙型角60度，还原公制粗牙螺纹的精准结构，避免简化螺纹带来的结构失真。材质渲染阶段，针对螺栓常用的碳钢发黑处理工艺，调配带有细微金属颗粒质感的深棕黑色材质，设置合适的粗糙度参数模拟氧化处理后的哑光金属表面，六角头部的端面做了轻微的高光区分，还原实际机加工后端面的平整质感，同时添加了极细微的表面纹理，避免渲染效果过于塑料化。结构细节上，还原了螺栓头部的倒角特征，螺纹末端的倒角处理也完全符合紧固件的标准要求，整体模型无破面、无重叠几何，所有特征参数可编辑，能够直接用于装配模拟、工程图导出、干涉检查等场景。设计思路上优先保证模型的工程实用性，所有尺寸均参考通用紧固件标准设定，没有做夸张的艺术化修改，既可以用于机械设计教学中的标准件演示，也可以导入各类装配体中完成整机的虚拟装配，模型的多边形数量控制合理，在保证螺纹细节清晰的前提下不会占用过多系统资源，适配多数三维设计软件的使用需求，渲染效果贴近真实螺栓的视觉质感，可用于产品展示、方案演示等可视化场景。
