3/4规格PVC外螺纹承插阀结构设计

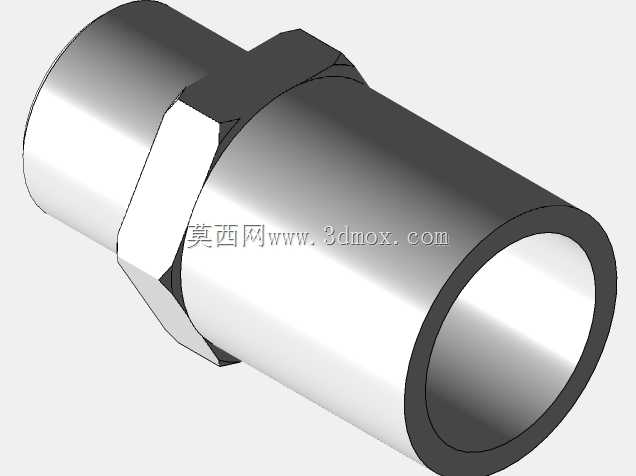

　　在民用给排水、化工流体输送、小型水处理设备的管路布设场景中，承插式PVC阀门是小口径管路系统里的常用控制部件，这类部件的设计合理性直接影响管路安装效率与长期运行的密封可靠性。这款3/4规格的承插阀采用一端外螺纹、一端承插的连接结构，适配公称通径20mm的PVC管路系统，外螺纹端符合AW标准3/4管螺纹参数，可直接与带有对应内螺纹的管路接头、设备端口旋合连接，承插端则适配标准3/4英寸PVC管材的外径尺寸，安装时通过专用PVC粘接剂即可完成承插端的密封固定，两种连接方式的组合能适配现场复杂的安装条件，减少管路转接件的使用，降低管路泄漏点数量。从结构设计来看，阀体中部的六角扳拧结构是核心的安装受力部位，

　　设计时将六角对边尺寸控制在适配常规活动扳手、开口扳手的操作范围内，扳拧面的粗糙度控制在Ra3.2以内，避免安装时扳手打滑损伤阀体表面，六角结构与两端筒体的过渡位置采用圆角过渡，避免应力集中导致安装或受压时阀体开裂。阀体的流道采用等径直通设计，内部无突兀的节流结构，流体通过时的局部阻力系数控制在0.3以内，能有效降低管路输送过程中的压力损失，适配低压流体输送场景的使用需求，常规工作压力可满足1.0MPa以内的给排水、低压流体输送工况要求。在安装边界的尺寸设计上，阀体总长度控制在适配狭小管路安装空间的范围内，两端连接部位的轴向尺寸预留了足够的操作余量，外螺纹端的有效旋合长度符合管螺纹连接的标准要求，保证旋合后螺纹连接的强度与密封性能，

　　承插端的插入深度匹配PVC管材承插连接的规范要求，粘接后可承受管路轴向拉力与内部流体压力的双重作用。阀体材质选用硬质PVC材料，设计时充分考虑材料的成型收缩率，各部位壁厚保持均匀，避免注塑成型时出现缩痕、翘曲等缺陷，筒体部位的壁厚满足耐压要求的同时，不会造成材料的不必要浪费。这类承插阀在实际应用中，常被用在家庭给排水管路的支路控制、小型水族系统的管路通断、实验室酸碱流体输送管路的控制节点、小型灌溉系统的支路开关等场景，相比金属材质的同规格阀门，PVC材质的阀体重量更轻，耐化学腐蚀性能更优，安装操作更为简便，无需复杂的套丝、焊接工序，普通施工人员即可完成安装操作。设计过程中还考虑了长期使用的可靠性，阀体内部与流体接触的部位无卫生死角，

　　流体通过时不会残留杂质造成流道堵塞，外螺纹部位可搭配聚四氟乙烯生料带辅助密封，进一步提升螺纹连接部位的密封性能，避免长期使用后出现渗漏问题。承插端的内壁设计有微小的导向锥面，管材插入时可自动对中，降低粘接安装时的对位难度，保证粘接面的均匀贴合，提升粘接密封的可靠性。
