直通式黄铜电磁阀流体控制结构设计

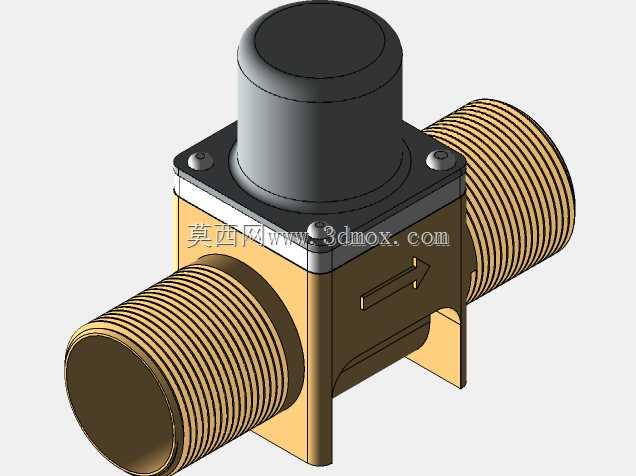

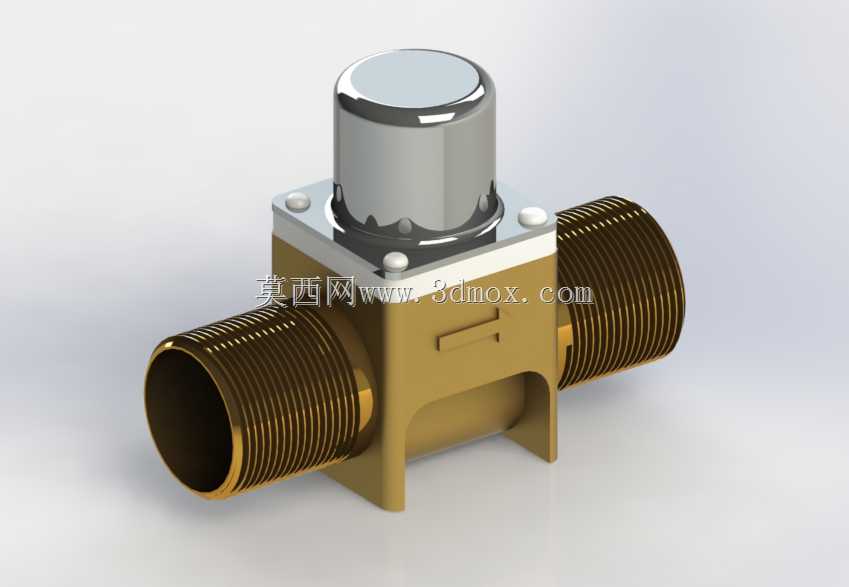

　　这款直通式流体控制阀的结构设计，最初是针对民用净水设备、小型给排水管路、智能灌溉支路的通断控制需求展开的，在实际项目选型中，这类阀件也常被适配到小型暖通循环支路、自助设备供水回路中，核心作用是通过电信号控制管路内流体的通断，替代传统手动球阀实现自动化的流体管控。从结构设计逻辑来看，阀体采用直通式流道布局，两端设置标准外螺纹接口，这种设计的核心考量是降低流道阻力，流体通过阀腔时无需做大幅度转向，相比角式结构能减少压损，尤其适合对供水压力损失敏感的低压管路场景，比如家用净水机的进水支路，本身进水压力不高，过大的流道压损会直接影响设备出水效率。阀体主体选用黄铜材质，一方面是黄铜的切削加工性能优异，适合批量加工阀体内腔、螺纹接口等精密结构，

　　加工后尺寸稳定性好，不易出现应力变形；另一方面黄铜的耐水腐蚀性能优于普通碳钢，在常温清水、轻度弱酸弱碱流体环境下有足够的使用寿命，同时黄铜材质的铸造流动性好，阀腔一体铸造成型后，仅需对密封面、接口螺纹做精加工即可，能有效控制批量生产的加工成本。上部的电磁驱动头采用圆柱形封装结构，驱动头与阀体之间通过法兰式安装面配合，用对称布置的紧固螺钉完成锁紧，安装面之间预留密封垫槽，装配时嵌入橡胶密封垫即可避免流体从安装缝隙渗漏，这种分体式设计的优势在于后期维护时，无需将整个阀体从管路上拆卸，仅需松开紧固螺钉即可更换上部电磁驱动组件，大幅降低管路维护的工作量。设计过程中对安装边界做了明确的尺寸约束：两端螺纹接口的同轴度公差控制在0.05mm以内，

　　避免安装到管路时出现别劲应力，长期使用导致接口渗漏；驱动头的外径尺寸控制在合理范围，保证相邻管路安装时不会出现空间干涉，尤其是在密集布置的阀组场景中，每个阀件的径向占用空间直接影响整体阀组的布局密度；阀体底部设置的支撑脚结构，并非冗余设计，当阀件通径较大、自身重量较高时，支撑脚可以贴合安装基面承担阀体重量，避免两端螺纹接口长期承受阀体自重带来的弯曲应力，提升管路连接的长期可靠性。流道内部的密封结构采用平面密封配合复位弹簧的设计，电磁线圈得电时产生电磁吸力，带动内部阀芯提升，流道导通；失电时复位弹簧推动阀芯下压，密封面贴合切断流道，这种结构的响应速度快，通断动作时间通常在0.5秒以内，适合需要快速通断的自动化控制场景。

　　密封件选用丁腈橡胶材质，适配常温清水、常规民用流体的密封需求，若应用在高温流体或者特殊腐蚀流体场景，仅需更换对应材质的密封件即可，无需改动整体阀体结构，具备一定的场景适配扩展性。在建模过程中，对所有配合面都做了公差匹配设计：螺纹接口采用标准管螺纹精度，保证和市面常规管路接头的互换性；阀芯导向部位设置合理的配合间隙，既保证阀芯动作顺畅无卡滞，又不会因为间隙过大导致流体窜漏；电磁驱动头的线圈封装尺寸和内部铁芯的行程做了匹配校核，保证额定电压下的电磁吸力足够克服弹簧阻力和流体压力，实现可靠开启，同时避免吸力冗余过大导致线圈功耗过高。这款阀件的适用压力区间覆盖0.02到0.8兆帕，刚好匹配民用供水、小型工业循环水、智能灌溉等常见场景的管路压力范围，在这个压力区间内，密封面的比压处于合理范围，既不会因为压力过低导致密封不严出现渗漏，也不会因为压力过高导致阀芯无法正常开启或者密封件过早磨损。从安装适配性来看，直通式的结构可以直接水平或者垂直安装在管路上，无需额外的变径接头或者转向接头，减少管路连接点的同时也降低了渗漏风险，对于结构设计人员来说，在做管路布局时，这类阀件的空间占位规则，不需要预留过多的操作空间，仅需在上部预留接线和驱动头拆装的空间即可，非常适合集成到紧凑型的流体控制设备内部。
