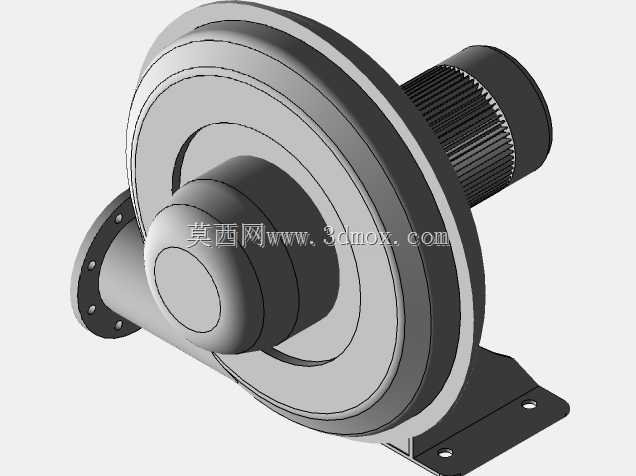

工业吹气用离心式鼓风设备结构模型

　　在工业吹气作业场景中，这类离心鼓风设备的应用覆盖范围极广，从生产线工件表面除屑吹扫、包装环节的袋体撑开辅助，到小型风力气道的正压送风、设备局部散热的定向供风，都能见到同结构设备的身影。不同于普通轴流风机的轴向出风特性，该结构采用离心式叶轮设计，气流从轴向进风口进入叶轮腔后，随高速旋转的叶轮获得离心动能，再经蜗壳结构导流从切向出风口送出，能在相对紧凑的体积下输出更高的风压，适配需要一定吹气压力的工位需求。

　　从结构设计逻辑来看，该模型完整还原了设备的核心组成：带安装法兰的进风段采用直筒式结构，法兰端面预留均匀分布的螺栓孔位，可直接对接送风管道或者安装吹气喷嘴转接件，法兰与筒身的过渡位置做了圆弧倒角处理，能减少进气端的气流紊流，降低进风阻力。蜗壳部分采用渐开线型线设计，型线曲率从出风口位置沿叶轮旋转方向逐步收窄，既可以将叶轮甩出的气流平稳导向出风口，也能通过流道截面的变化实现部分动压向静压的转换，提升出口端的吹气压力。叶轮部分采用前弯式叶片结构，相比后弯叶片能在相同转速下获得更高的出口压力，更适配吹气作业需要的压力特性，叶轮与电机输出轴采用直连式装配，省去了皮带传动或者齿轮传动的中间结构，既缩小了整体设备体积，也减少了传动环节的功率损耗，同时降低了后期运维的复杂度。

　　驱动端的电机采用标准卧式安装结构，电机外壳带有散热筋结构，可在设备连续运行时通过自身旋转带动的气流带走壳体热量，避免长时间运行出现过热问题。设备底部的安装支架采用弯折成型的板式结构，支架上预留两个长圆形安装孔位，安装时可根据现场固定基座的孔位偏差做小范围的位置调整，降低安装对位的难度；支架与蜗壳底部采用刚性连接，连接位置做了加强筋过渡，能承受设备运行时产生的振动载荷，避免长期运行出现连接部位开裂的问题。

　　从安装边界尺寸来看，该设备的进风口法兰直径、蜗壳最大外径、电机段长度、支架安装孔距都做了符合常规工业配套的尺寸适配，进风口法兰的螺栓孔分布圆直径匹配常规低压送风管道的连接标准，可直接与同规格的PVC风管、金属风管对接，不需要额外制作转接法兰。设备整体的重心落在底部安装支架的支撑范围内，卧式安装时不需要额外做配重固定，只要通过螺栓将支架锁固在安装基座上即可稳定运行。出风口方向可根据实际安装需求调整蜗壳的周向固定位置，适配不同方向的吹气管路走向，不需要改动整体安装基座的位置。

　　在实际选型适配过程中，这类直连式离心鼓风机的结构特性决定了它更适合压力要求中等、流量要求稳定的吹气场景，比如机加工工位的铁屑吹扫，可直接在出风口加装扁平吹气嘴，将气流集中成窄幅气幕，高效吹除工件表面附着的切削碎屑和残留切削液；在包装生产线的套袋工位，可通过管道将气流引至套袋位置，利用正压气流将包装袋撑开，方便后续物料装填；在小型工业设备的密闭腔体散热场景中，可将进风口对接过滤装置，向腔体内部送入洁净冷却风，形成正压防尘的同时带走内部电子元件或者传动部件产生的热量。

　　建模过程中对各部件的装配关系做了完整还原，叶轮与电机轴的配合公差、蜗壳前后端盖的密封止口、支架与蜗壳的连接螺栓位置都按照实际加工装配的逻辑设计，没有出现干涉或者装配错位的问题，蜗壳内部的流道曲面做了顺滑处理，没有尖锐的折角或者凸起，避免实际生产运行时出现气流啸叫或者局部阻力过大的问题。电机端的接线盒位置、散热筋的排布也都符合常规工业电机的设计规范，可直接用于设备方案的布局演示、安装干涉检查，也可作为同类型设备改型设计的基础参考框架，根据实际需要的风压、流量参数调整叶轮直径、蜗壳型线或者电机功率参数，快速衍生出适配不同工位需求的鼓风设备方案。
