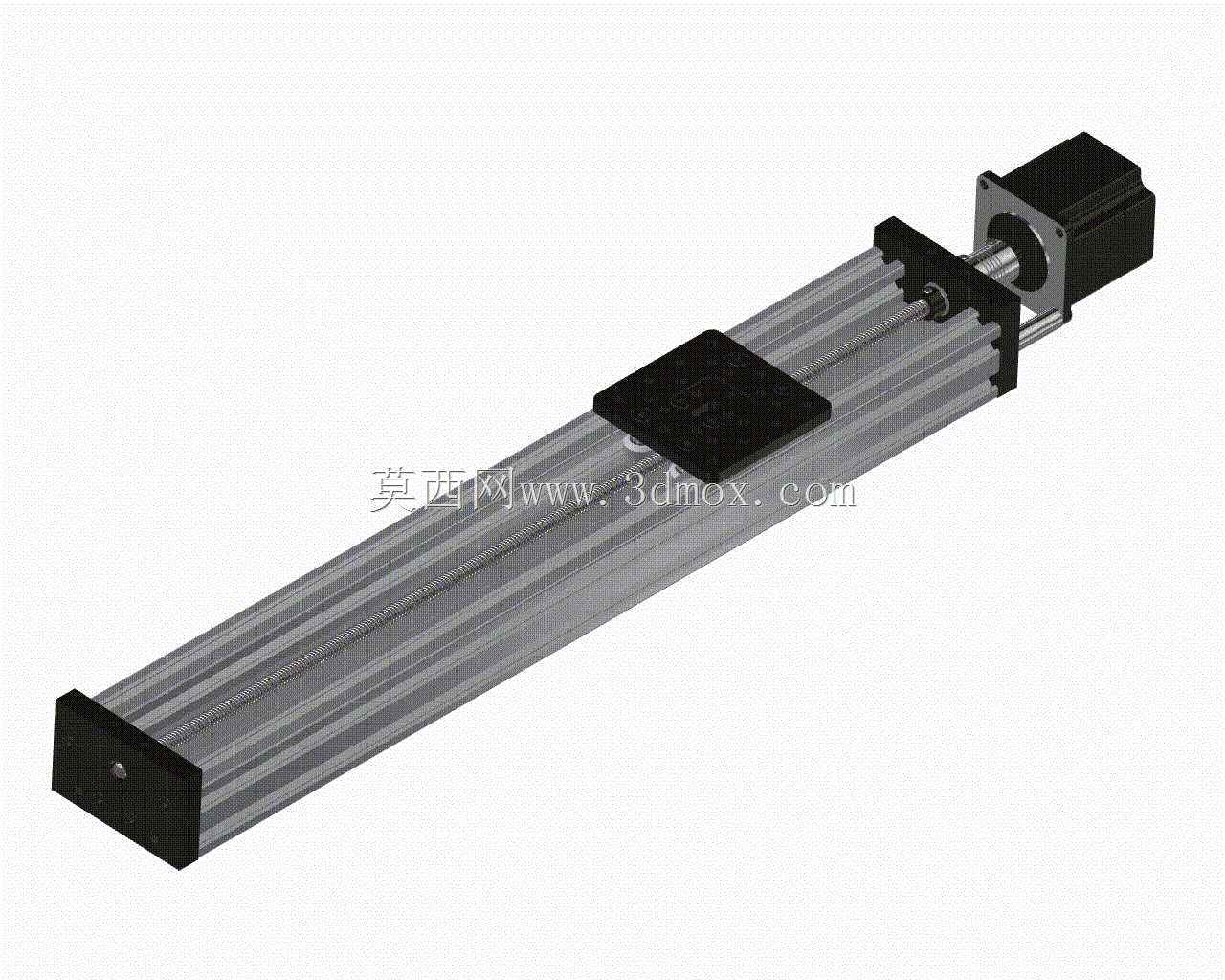

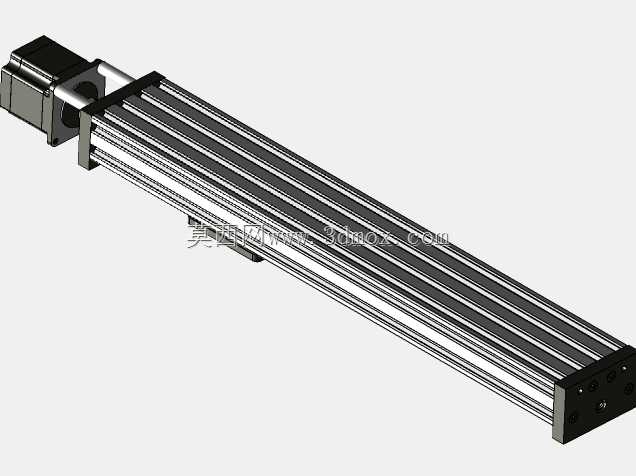

铝型材基座C梁线性直线驱动滑台

　　这款线性驱动滑台在非标自动化产线改造、小型数控加工工位搭建、桌面级作业设备开发场景中适配性极强，不少做小型点胶工位、平面检测移载、物料推拉定位的工程师，在搭建原型机阶段都会优先选用这类铝型材基座的线性驱动结构，核心原因是其基座直接采用标准工业铝型材加工，不需要额外定制厚重的铸铁或钢板焊接基座，从物料采购到组装调试的周期能压缩近三分之一，对于快速验证设备方案的项目来说，能大幅降低前期的试错成本。

　　从实际使用的功能逻辑来看，这款滑台通过端部的伺服驱动单元带动传动组件运转，驱动滑座沿铝型材的长度方向做精准的直线往复运动，滑座上预留了标准化的安装螺孔阵列，可以直接搭载点胶阀、检测探头、小型夹爪、激光打标头等末端执行件，能够满足不同工位的直线移载需求。和传统的光轴滑台相比，这款C梁结构的铝型材基座本身自带安装槽道，不管是将滑台整体固定在设备机架上，还是在滑台侧面加装限位开关、拖链支架、防尘挡片等附属配件，都不需要在型材本体上额外焊接或打孔，直接通过T型螺栓就能完成所有附件的固定，现场改装调整的灵活度非常高。

　　在设计思路上，这款滑台没有追求过高的负载冗余，而是瞄准中小负载的高精度直线运动场景做结构优化：铝型材基座选用的是带C型内嵌槽的标准型材，型材本身的截面惯性矩经过校核，在常规100-500mm行程范围内，满负载运行时的型材挠度可以控制在0.1mm以内，完全能满足桌面级设备的精度要求。端部的驱动单元安装座采用分体式锁紧结构，和铝型材端面通过定位销+螺栓的方式连接，既保证了驱动轴和传动组件的同轴度，也方便后期维护时快速拆卸驱动电机，不需要对整个滑台做拆解。滑座部分采用内嵌式滑块设计，滑块和型材的槽道配合面加装了耐磨导向条，既能降低滑动过程中的摩擦阻力，也能避免铝型材本体长期摩擦出现磨损间隙，延长整体的使用寿命。传动端的预紧结构设计在滑座内部，用户可以根据实际使用的精度需求，调整传动副的预紧力，既可以在高速移载场景下调低预紧力降低运行噪音，也可以在高精度定位场景下调高预紧力消除回程间隙，适配不同的工况需求。

　　从安装边界和尺寸适配的角度来说，这款滑台的铝型材基座截面宽度和高度都遵循标准工业铝型材的尺寸规范，用户可以根据自身的行程需求截取对应长度的型材，不需要重新开模制作基座，对于定制不同行程的衍生版本非常友好。滑台整体的安装基准面就是铝型材的底面，平面度可以达到普通机加工件的标准，安装时只需要将型材底面贴合在设备的安装平台上，通过型材槽道内的T型螺栓锁紧即可，不需要额外做复杂的调平工序。滑座的顶面安装孔位按照通用的机械安装标准设计，孔距和市面上主流的小型末端执行件安装尺寸完全兼容，不需要额外制作转接板就能完成末端配件的安装。端部的电机安装座预留了标准伺服电机和步进电机的安装止口，用户可以根据自身的控制精度需求，选配不同功率、不同控制类型的驱动电机，不需要对安装座做二次加工。滑台的侧面预留了足够的拖链安装空间，不管是内置线缆拖链还是外置侧装拖链，都不会和滑座的运动路径产生干涉，在布线设计时可以灵活选择走线方式。另外滑台的两端都预留了硬限位块的安装位置，可以在软件限位失效的情况下，通过机械硬限位阻挡滑座超程运动，避免设备出现撞机损坏的情况，安全冗余设计完全符合工业设备的安全规范。

　　在实际工况适配中，这款滑台可以在常温的普通工业车间环境下长期稳定运行，如果是在有少量粉尘的工况下使用，还可以在型材的槽道上加装防尘钢带，避免粉尘进入传动副和导向面加剧磨损；如果是在洁净车间使用，也可以搭配整体式的防尘罩，满足洁净环境的使用要求。不少做桌面级数控雕刻、小型3D打印设备改装的爱好者，也会选用这款滑台作为运动轴的核心部件，正是因为其结构简单、配件通用性强、组装调试难度低，不管是工业场景的设备搭建还是个人项目的原型制作，都能很好地满足使用需求。
