小型电动粮食碾磨加工设备结构设计

　　在小型粮油加工、农户自用粮处理以及村镇级粮食加工站点的场景中，这类小型电动碾磨设备是普及率极高的作业单元，不同于大型工业化粮食加工生产线的连续式作业设计，该设备定位为小批量、间歇式作业的加工终端，可直接完成稻谷到成品米粉的碾磨加工工序，也可适配其他干性谷物的粉碎作业，适配单相民用供电场景，无需配套工业配电设施即可部署使用。

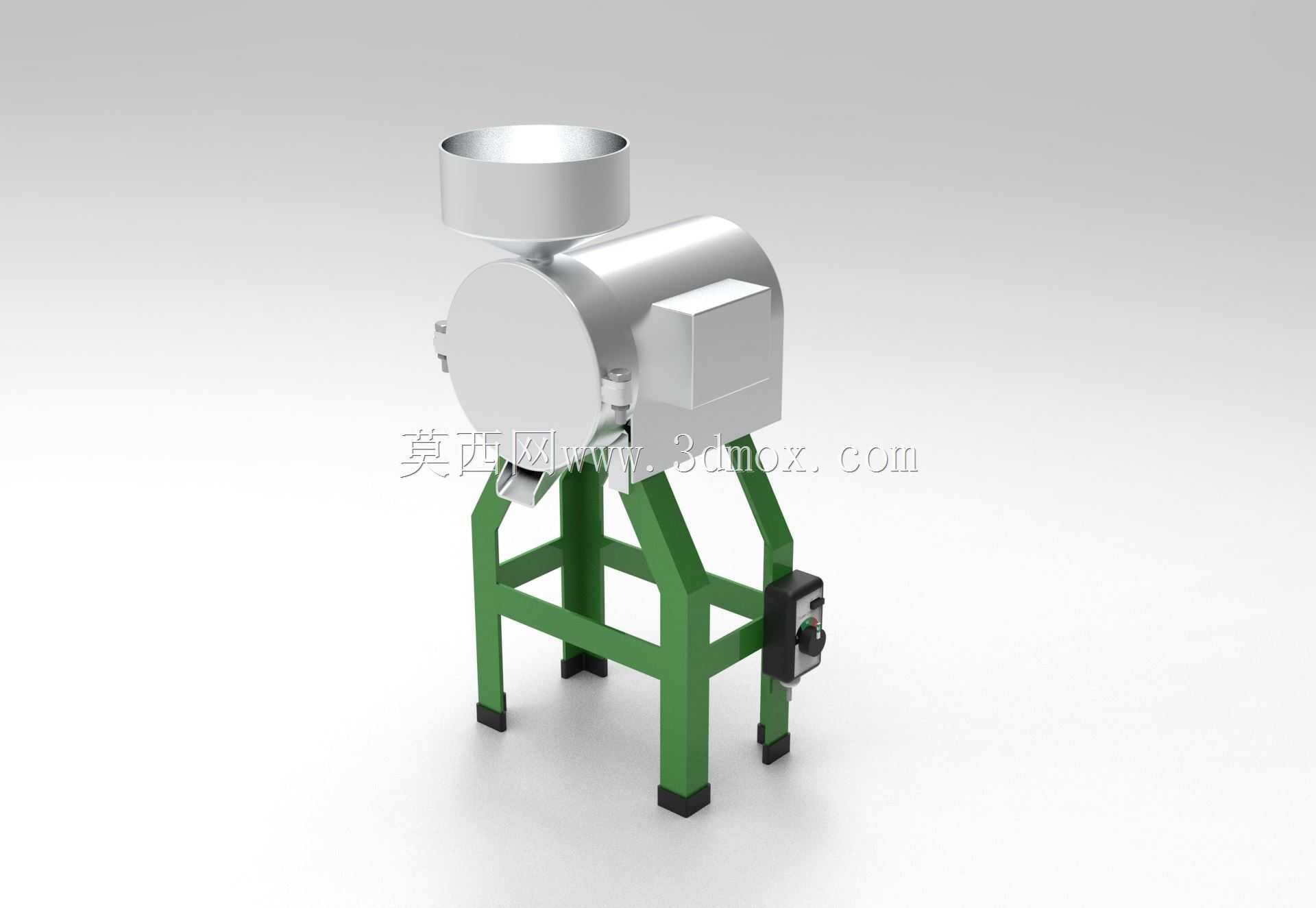

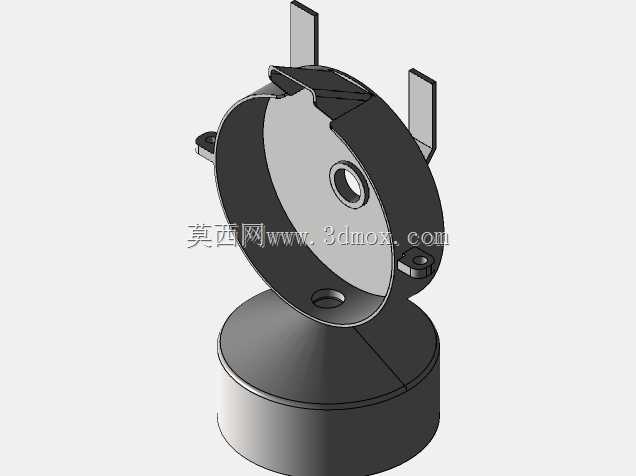

　　从功能实现逻辑来看，设备上部的敞口式进料斗采用大口径锥面设计，可直接倾倒待加工谷物，无需额外配置进料输送机构，依靠物料自重即可稳定进入碾磨腔体；碾磨腔体为密封式圆柱结构，内部集成碾磨辊与筛网组件，作业过程中电动动力通过带传动结构驱动碾磨辊高速运转，对腔体内的谷物产生挤压、研磨作用力，达到设定细度的粉料会通过筛网间隙从腔体下部的出料口排出，未达细度的物料会留在腔体内持续碾磨直至符合粒度要求，无需人工反复筛分作业。设备侧部集成的电气控制盒整合了启停开关与过载保护元件，可直接在设备旁完成操作控制，无需额外布设远端控制柜，操作门槛较低，经过简单培训的作业人员即可独立完成设备操作。

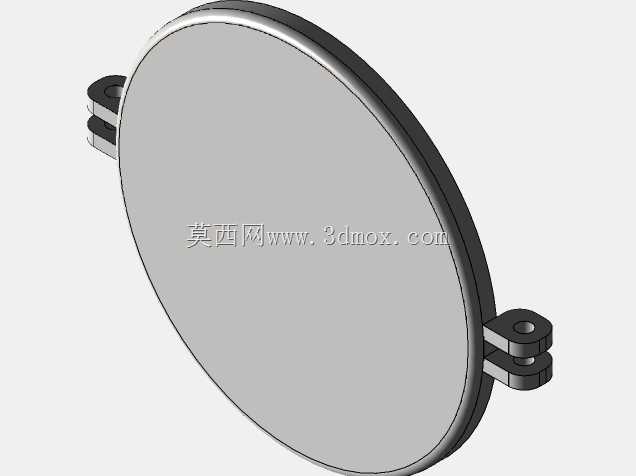

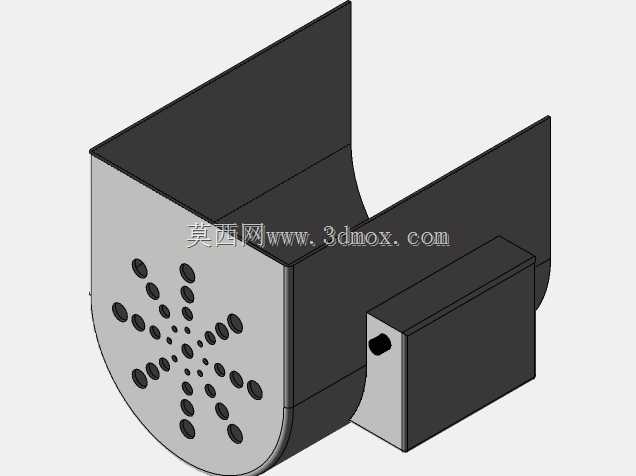

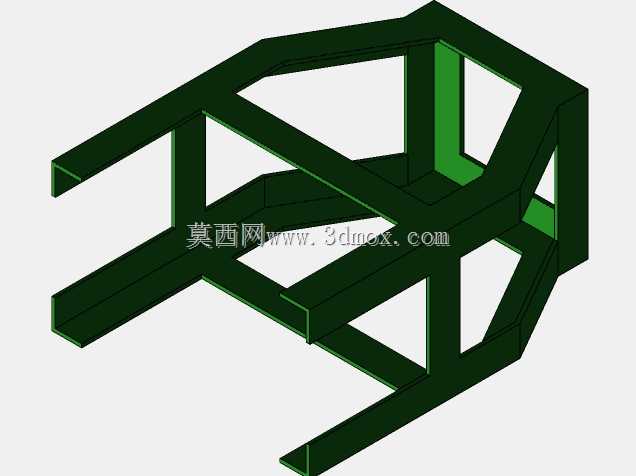

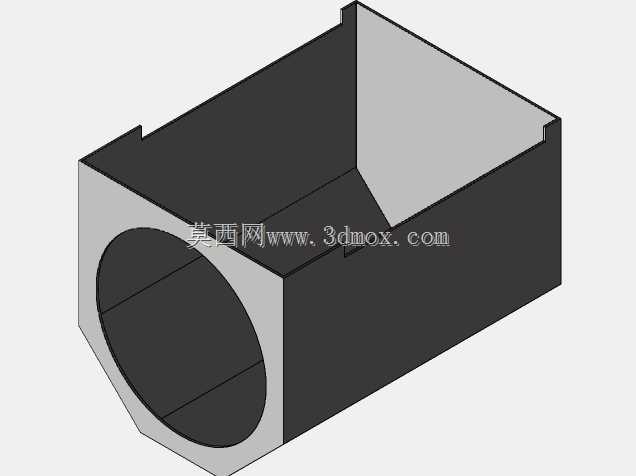

　　结构设计层面，设备的支撑机架采用方管焊接成型的四腿支撑结构，支腿向外倾斜设置，形成上窄下宽的支撑轮廓，可有效抵消碾磨作业过程中高速转动部件产生的振动载荷，避免设备作业过程中出现移位、倾覆风险；每个支腿底部配置橡胶减震垫，可阻隔设备振动向安装地面传递，降低作业过程中的共振噪音，同时避免支腿与硬质地面直接接触产生的磨损。碾磨腔体外部的钣金护罩采用圆弧过渡设计，无尖锐凸起结构，既可以避免作业过程中人员误触高温腔体造成烫伤，也可减少物料粉尘在设备表面的堆积，日常清洁维护时仅需擦拭外表面即可完成保洁。动力单元与碾磨腔体的连接位置设置了快拆式检修盖板，当需要更换不同目数的筛网、检查碾磨辊磨损情况时，无需完全拆解设备主体，仅需拆卸盖板即可完成维护作业，大幅降低了设备的日常运维难度。

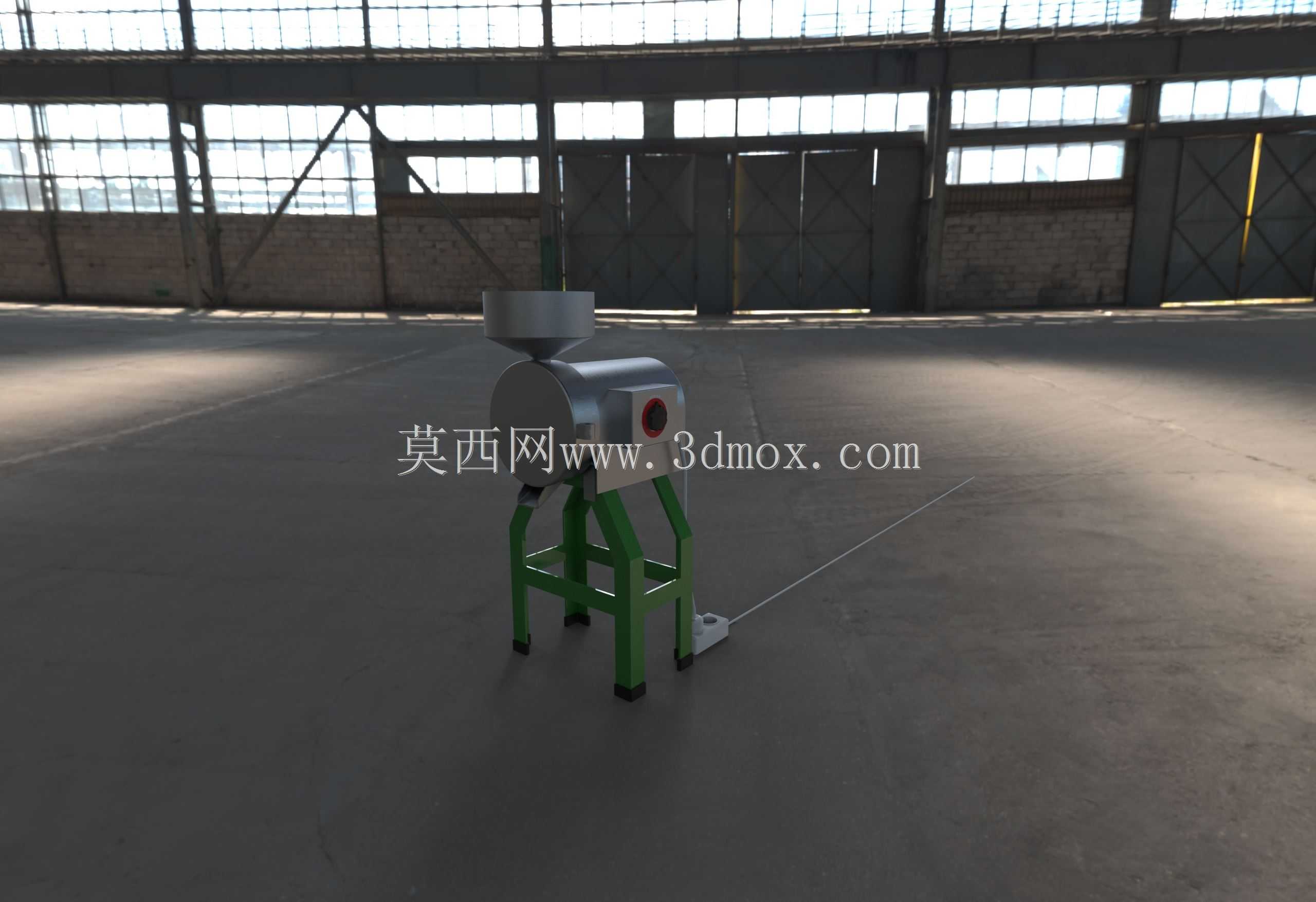

　　从安装边界与尺寸适配角度来看，该设备整体占地尺寸不足0.5平方米，整体高度约1.2米，进料斗顶部高度适配成年人站立作业时的投料高度，作业人员无需抬手过高即可完成进料操作，出料口距离地面高度预留了足够的接料容器放置空间，可直接放置常规的集料桶、编织袋完成成品粉料收集。设备整体重量控制在单人可辅助移位的范围内，无需配套固定地脚螺栓即可稳定放置在平整的水泥地面、硬质加工台面上使用，可根据加工场地的实际需求灵活调整摆放位置，适配流动加工点、小型作坊等场地不固定的使用场景。

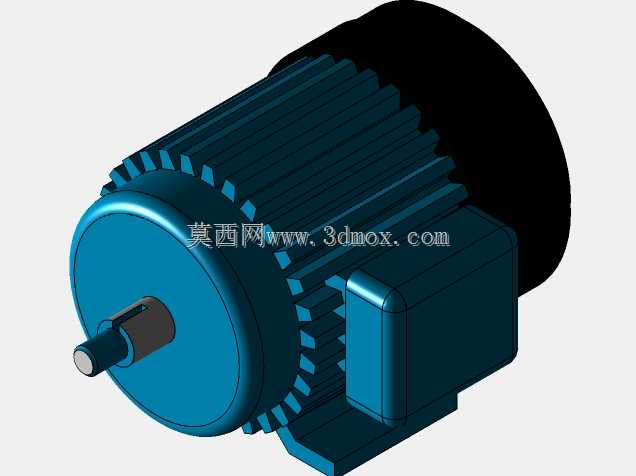

　　在实际选型适配过程中，该类设备的碾磨腔体容积与动力功率匹配小批量加工需求，单次进料可处理5-8公斤谷物，连续作业1小时可完成100公斤左右的谷物碾磨，完全满足农户自用粮加工、村镇小作坊的日常加工产能需求，相较于大型碾磨设备，其购置成本更低、维护难度更小、场地适应性更强，是小型粮食加工场景中性价比极高的作业设备。建模过程中对设备的焊接机架、碾磨腔体、进料斗、动力单元、控制组件等所有零部件均做了等比例还原，各部件的装配关系完全符合实际设备的装配逻辑，可直接用于设备结构教学、小型农机选型参考、虚拟场景搭建等用途，建模时对焊缝、紧固件、减震垫等细节结构也做了完整呈现，可清晰观察到设备的受力传递路径与结构加强设计位置，为同类型小型农用加工设备的结构优化提供可参考的三维模型依据。
