多层框架式挤出造粒生产整线设备

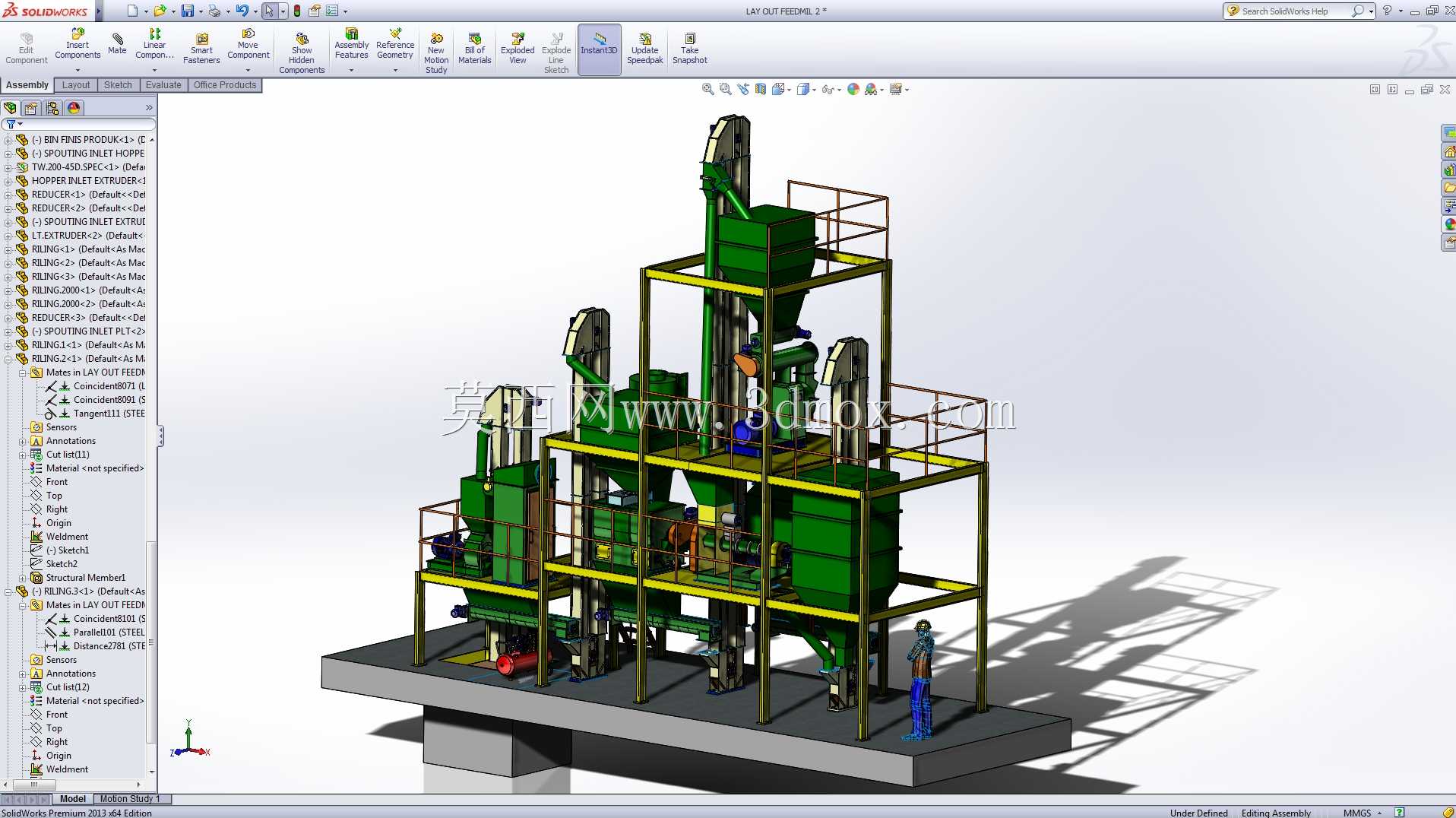

　　这套多层立体布置的挤出生产整线，主要应用于橡塑共混、改性塑料、生物质颗粒等连续化造粒生产场景，可完成从原料上料、计量混合、挤出塑化、切粒冷却到成品暂存的全流程作业，适配中小型产能的颗粒制品生产车间，相比平铺式产线可缩减40%左右的占地空间，适合厂房层高充足但平面用地紧张的生产场地。整线采用三层型钢框架作为承载主体，框架立柱采用标准H型钢搭配斜向支撑做结构加强，每层操作平台铺设防滑花纹钢板，临边设置1.2米高的防护栏杆与踢脚板，预留的设备安装孔位周边做了加劲肋补强，避免设备运行振动导致平台结构变形。顶层平台主要布置原料缓存料仓与真空上料机组，料仓采用锥斗式设计，锥角设置为65度，可保障流动性一般的粉状、粒状混合原料顺畅下料，

　　不会出现架桥堵料问题，料仓侧壁预留了料位计安装位与检修人孔，日常清仓、维护无需拆解主体结构。中层平台核心布置双阶式挤出机组与计量喂料装置，挤出机机筒采用分段式铸铝加热圈搭配风冷风道，可精准控制各段塑化温度，喂料装置采用失重式计量秤，可按照配方比例精准输送主原料与各类助剂，喂料精度控制在±0.5%以内，保障挤出制品的性能稳定性，该层平台预留了足够的操作检修空间，机筒周边预留了600mm以上的通行宽度，方便日常更换滤网、检修螺杆作业。底层平台布置切粒机、振动筛分设备与成品料仓，挤出的料条经过水冷风干线后进入切粒机，切粒完成的颗粒经过振动筛筛除过长、过细的不合格料粒后，通过风送系统送入成品料仓暂存，

　　底层同时布置了整线的电气控制柜与液压泵站，所有管线沿框架侧面的桥架排布，强电、弱电管线分槽敷设，避免信号干扰。整线的安装边界需要考虑设备顶部的起吊空间，框架顶部预留了工字钢检修梁，可承载1吨的起吊重量，方便后期检修时吊装重型部件，设备基础采用整块混凝土浇筑平台，厚度不低于300mm，预埋钢板与框架立柱焊接固定，可抵消设备高速运行时产生的振动，避免出现设备移位、管线松脱问题。设计过程中针对物料流转路径做了重力流优化，尽可能减少水平输送距离，利用上下层的高度差完成物料自流，降低输送设备的能耗与故障点，所有与物料接触的部件均采用304不锈钢材质，避免原料被铁锈污染，适配食品接触类、医用级颗粒的生产要求。

　　设备各操作位均设置了急停按钮与安全联锁装置，当打开设备防护门时，对应工位的动力电源会自动切断，保障操作人员的作业安全，整线的产能可根据挤出机螺杆直径调整，适配从每小时100公斤到500公斤的不同产能需求，用户可根据自身的产品配方、产能要求调整各模块的配置参数。
