HC-SR04超声波测距模块结构设计

项目分类:传感器 发布时间:2022-04-11 ID:604325
  • HC-SR04超声波测距模块结构设计
  • HC-SR04超声波测距模块结构设计
  • HC-SR04超声波测距模块结构设计
  • HC-SR04超声波测距模块结构设计
  • HC-SR04超声波测距模块结构设计
  • HC-SR04超声波测距模块结构设计
  • HC-SR04超声波测距模块结构设计
  • HC-SR04超声波测距模块结构设计

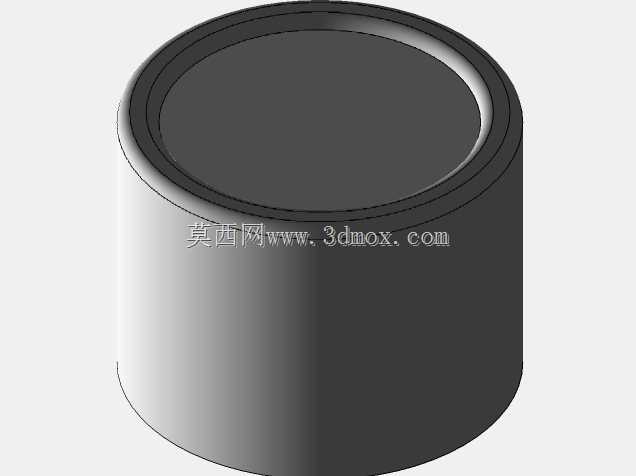

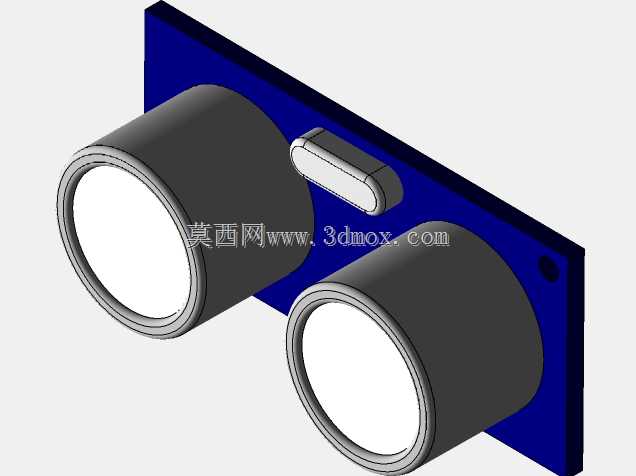

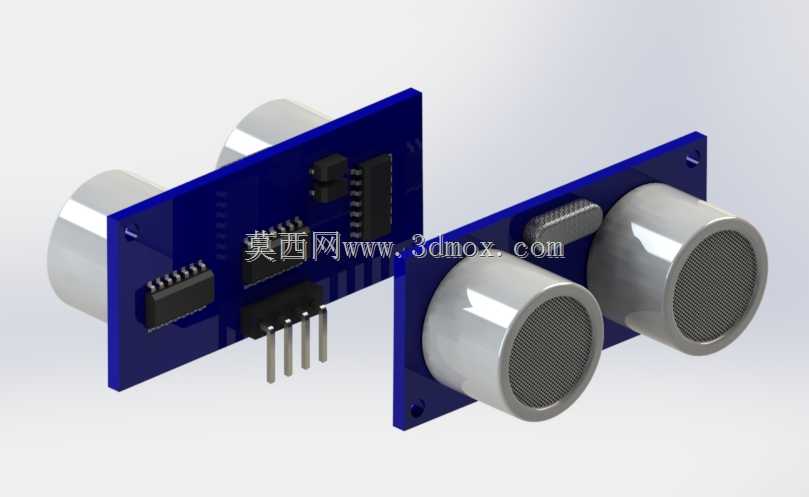

  做嵌入式设备配套测距单元选型时,HC-SR04是绕不开的基础款超声传感模块,这次建模还原的是市面通用量产版本的完整结构,从PCB板载元件到超声换能器的装配关系都做了1:1复刻,方便做整机结构干涉检查时直接调用。日常做智能小车避障、液位检测、物体接近感应、自动门触发这类项目时,这个模块的应用占比很高,它不需要复杂的通讯协议,只需要触发端给一个10us以上的高电平,就能通过回响端输出的高电平时长换算出前方障碍物的距离,对入门级开发者和快速原型验证场景非常友好。建模时首先确定的是两个超声换能器的中心间距,这个参数直接影响模块的近距盲区大小,量产版本的探头间距固定,换能器本身是金属外壳封装的开放式探头,正面的网罩是透声结构,

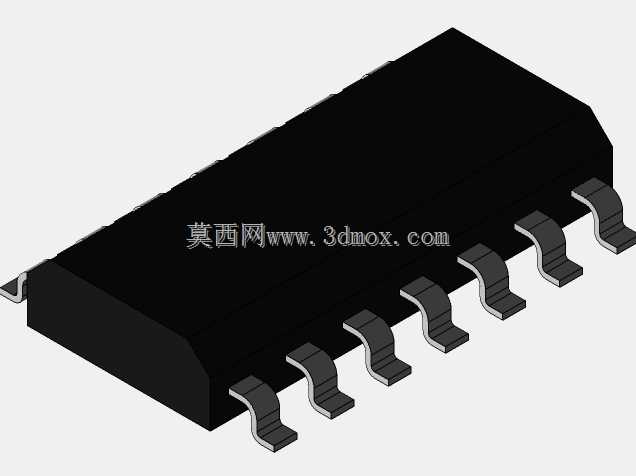

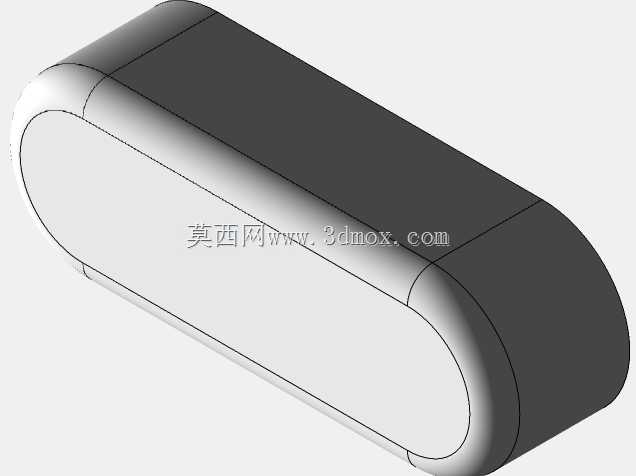

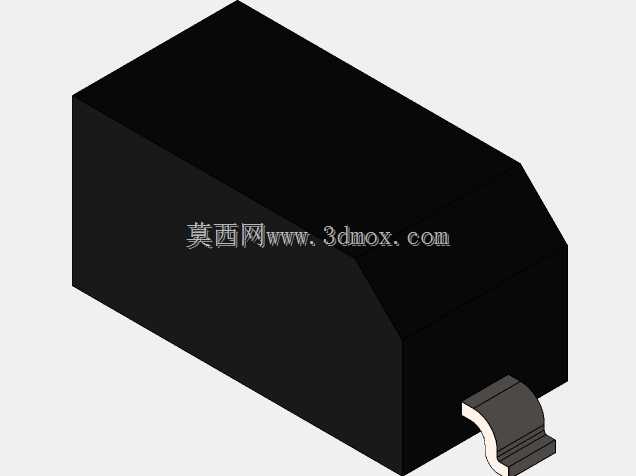

  建模时还原了网罩的开孔纹理,同时保留了探头尾部引脚和PCB焊盘的对应位置,方便后续做PCB封装匹配时直接对位。PCB部分采用的是通用FR-4板材的厚度标准,板上的元件包括升压驱动芯片、信号处理芯片、排针接口都按照实际元件的外形尺寸做了简化建模,没有做内部晶圆级的细节,毕竟结构设计阶段只需要确认外形干涉和安装空间,不需要还原电路层面的结构。模块的安装边界需要重点注意,两个换能器的前端面要比PCB板边缘突出一定距离,安装时不能有结构件遮挡换能器正面的透声区域,否则会导致声波反射异常,测距数据跳变。PCB板上预留了两个固定安装孔,孔位间距和孔径都按照量产版本的实际尺寸还原,安装时可以用M2的铜柱或者螺丝固定,

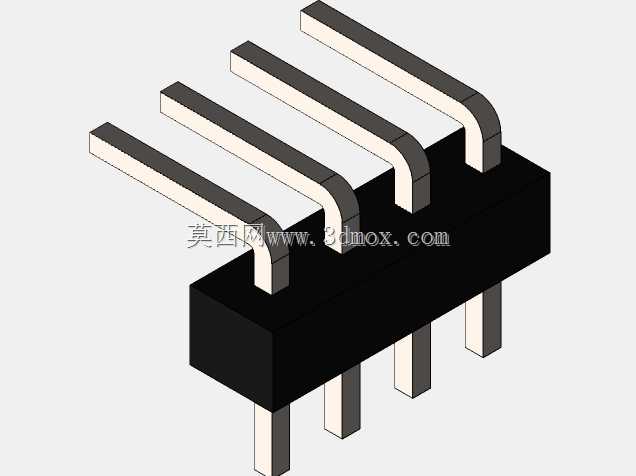

  要注意固定件不能和板上的元件产生干涉,尤其是排针旁边的驱动元件,预留的接线空间要足够,避免插线时挤压元件导致虚焊。实际使用中这个模块的测距范围覆盖2cm到4m的区间,足够应对大多数室内低速设备的测距需求,建模时特意还原了探头和PCB板的垂直装配关系,换能器是垂直焊接在PCB板上的,所以整个模块的厚度方向尺寸要把探头的长度算进去,做壳体设计时要给探头预留足够的伸出空间,不能让探头前端顶到壳体内壁。另外板上的排针是2.54mm标准间距的四针接口,分别对应电源、地、触发、回响四个引脚,建模时排针的长度和针脚直径都按照标准排针的尺寸做了还原,做接口对位时可以直接和标准接插件匹配。很多新手做结构设计时容易忽略超声模块的安装角度问题,

  两个换能器的中心轴线必须保持平行,且要和被测物体的反射面尽量垂直,否则会导致回波信号过弱无法触发检测,所以建模时严格保证了两个探头的同轴度和平行度,装配时不会出现角度偏差。模块的PCB边缘做了圆角处理,避免安装时划伤导线或者操作人员,板上的丝印层虽然在结构建模中不需要完全还原,但元件的摆放位置完全参照实物,确保做热仿真或者EMC结构整改时,元件位置和实际产品一致。在做AGV小车避障应用时,这个模块通常会安装在小车的前端四周,多个模块同时安装时要注意错开安装角度,避免相邻模块的声波发射产生串扰,建模时可以直接复制多个模块调整角度,快速完成整车传感阵列的布局验证。在做液位检测应用时,模块需要安装在液面上方的固定支架上,探头垂直朝向液面,这时候要注意模块的安装高度不能低于最小盲区距离,否则近距离的液面回波会被模块判定为无效信号,建模时可以直接模拟安装高度,提前确认支架的安装位置是否合理。整个模型的装配关系完全按照实际生产的焊接顺序还原,换能器引脚穿过PCB对应的焊盘孔,排针同样从PCB背面穿过焊接,板上的贴片元件都布置在PCB的正面,和两个探头处于同一侧,所以安装时背面可以紧贴安装面,不需要额外预留元件空间,这一点在做紧凑结构设计时非常重要,可以有效压缩整机的厚度尺寸。
