小型场内搬运迷你叉车结构设计

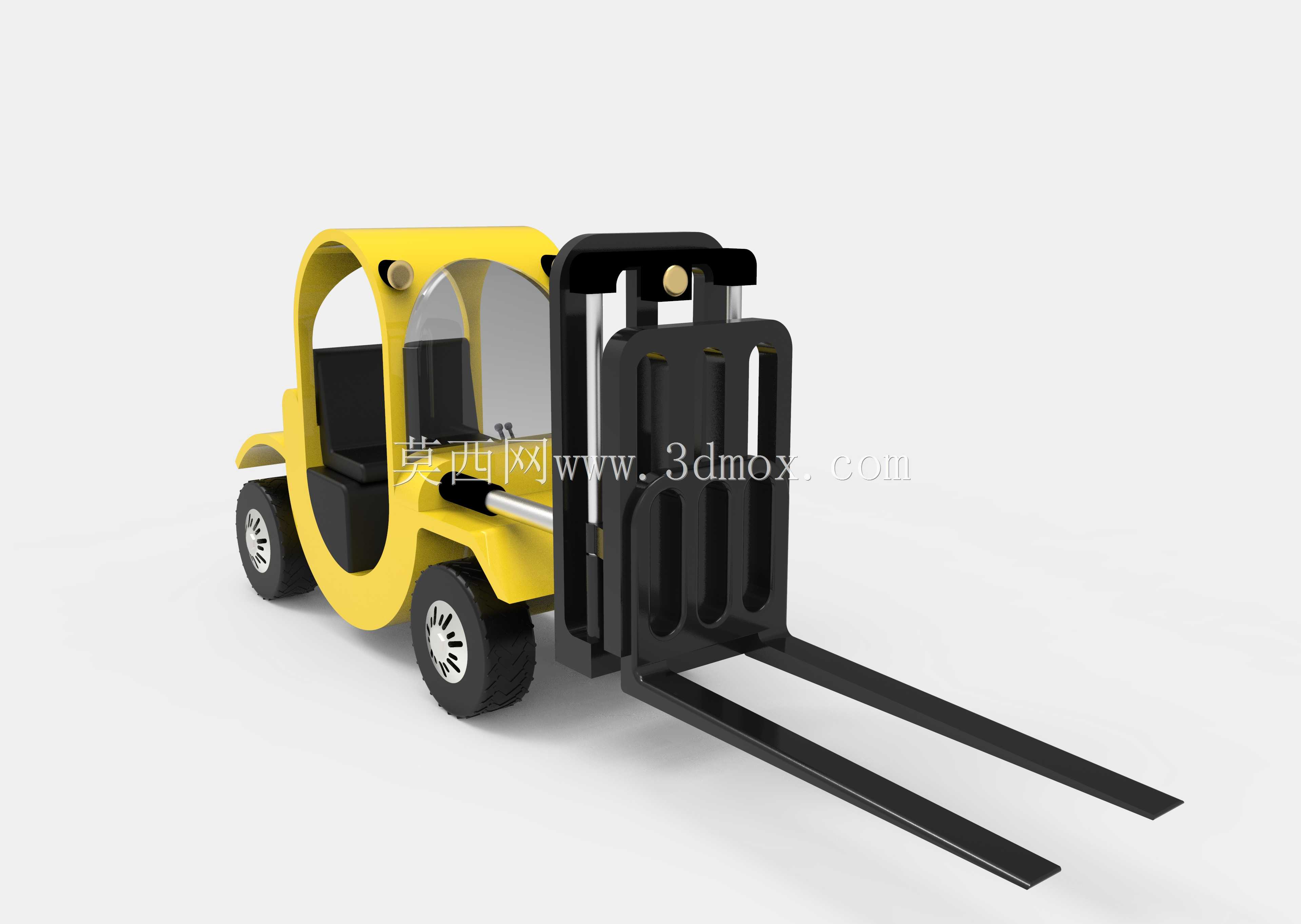

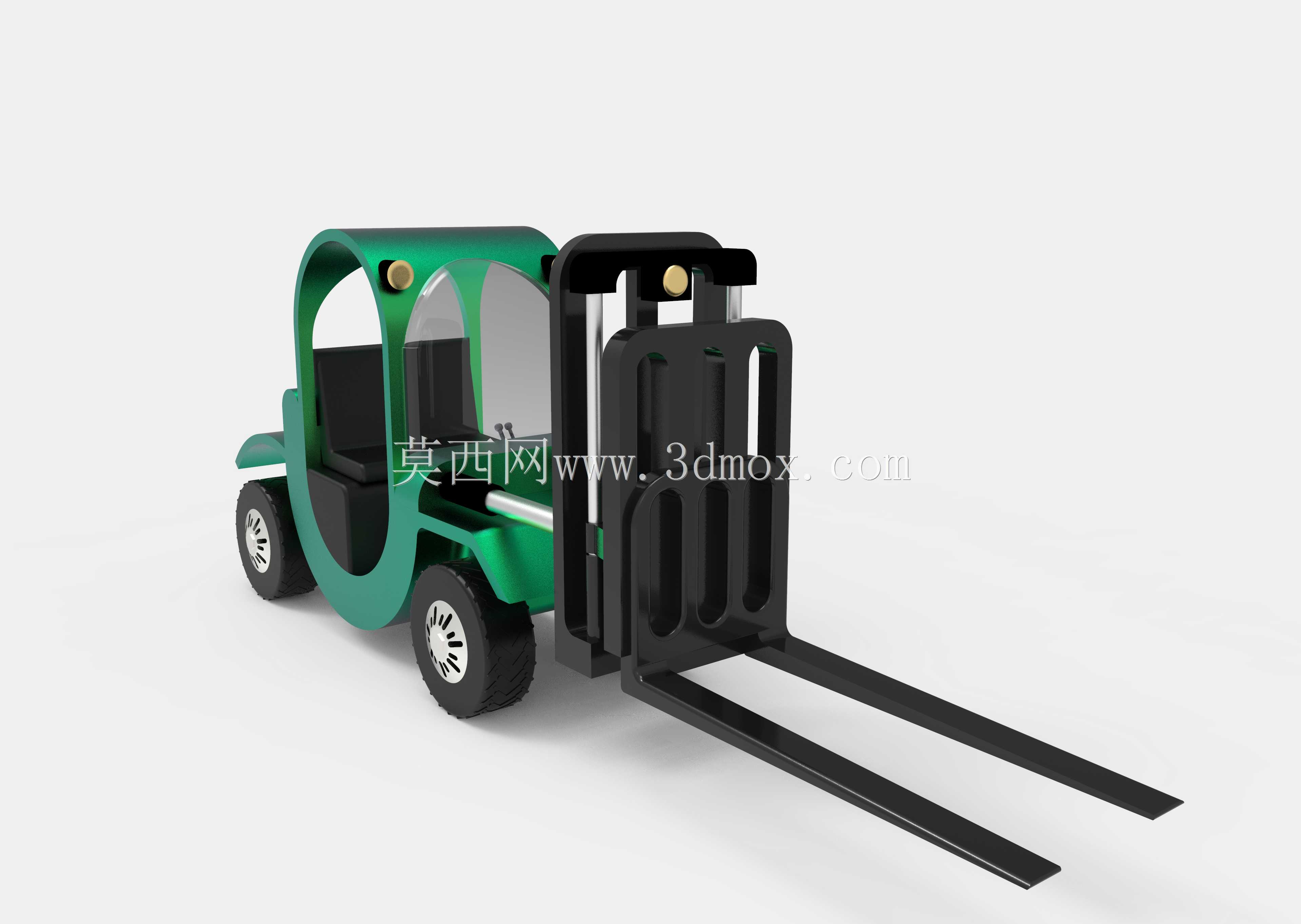

　　这款迷你型场内搬运叉车的设计，核心瞄准窄通道仓储、轻型物料周转、小型生产车间的物料转运场景，区别于常规大吨位叉车的重载定位，它的适用场景集中在载荷1吨以内的短距离搬运作业，比如电子车间的料箱转运、小型仓储的轻型货架取放货、门店后场的货物堆叠，甚至是实验室、小型工坊内的重物移位，这类场景普遍存在通道宽度有限、作业空间局促、地面承载能力有限的特点，常规叉车转弯半径大、自重大，不仅难以在窄空间内灵活转向，还容易压损环氧地坪或者轻型地面，这款迷你叉车的设计刚好填补了这类场景的设备空白。从功能特性来看，它保留了平衡重式叉车的核心作业结构，前部设置标准货叉与升降门架，可完成货物的托举、升降、堆垛动作，门架的升降行程适配1.6米以内的堆高需求，刚好覆盖轻型货架的常规层高，满足多数小型仓储的堆垛要求；后部采用平衡重式车体布局，将驱动单元、配重集成在车体后部，无需额外支撑腿，作业时可以直接贴近货位或者货车车厢边缘，不会像前移式叉车那样存在支撑腿干涉的问题，适配平托盘、柱式托盘等多种常规载具。设计思路上，这款车型优先考虑了小空间作业的灵活性，整车采用三轮布局结构，单后轮负责转向，转弯半径控制在1.2米以内，在1.8米宽的通道内即可完成转向、取货的全套动作，比同载荷级别的四轮叉车转弯半径缩小近40%；车体外壳采用一体化流线型覆盖件，没有突出的棱角结构，既可以避免作业时剐蹭周边设备或者货物，也能降低车体外壳的加工复杂度，覆盖件采用薄钢板冲压成型，

　　装配时通过卡扣与螺栓结合的方式固定在车架上，后期维护拆卸十分便捷。驾驶区域采用开放式单座布局，没有设置封闭驾驶室，一方面可以压缩整车的外形尺寸，另一方面作业人员上下车更加方便，适合频繁上下车的拣选、搬运作业；座椅采用人机工程学设计，座面高度设置在离地450mm位置，作业人员坐下后双脚可以自然放置在车体前部的踏板区域，操作手柄集中布置在座椅右侧，包含升降控制、方向控制、油门刹车控件，手部操作范围控制在300mm以内，长时间作业也不容易产生疲劳。从外形尺寸与安装边界来看，整车总长（含货叉）控制在2.1米，不含货叉的车体长度仅为1.3米，车体宽度为0.9米，整车总高度（门架回落状态）为1.2米，可以顺利通过2米以下的常规室内门洞，

　　也能进入普通货运电梯完成跨楼层搬运作业；货叉采用标准挂钩式安装结构，可以根据作业需求更换不同长度的货叉，或者加装属具完成桶状货物、卷状货物的搬运，属具安装接口符合通用叉车的安装尺寸标准，无需额外改装即可适配多数轻型属具。行走系统采用蓄电池供电的直流驱动方案，驱动轮设置在车体后部的转向桥位置，额定行走速度控制在5km/h以内，和成年人快步行走速度相当，既可以保证场内作业的搬运效率，也能避免速度过快带来的碰撞风险；制动系统采用电磁制动加机械驻车的双重结构，松开油门踏板即可自动触发行车制动，坡道停车时拉起驻车手柄即可锁止车轮，在5%坡度的坡道上也不会出现溜车问题。门架结构采用两节式嵌套设计，内门架沿着外门架的导轨上下滑动，

　　升降油缸隐藏在门架两侧，不会遮挡作业人员的前方视野，作业人员坐在座椅上可以清晰看到货叉尖端的位置，对位托盘时不需要反复探身观察，大幅降低对位操作的难度；货叉架上设置有侧移间隙，可通过微调油缸带动货叉左右小幅移动，在货位对位不准时不需要反复挪动整车，仅通过侧移动作即可完成货叉与托盘插孔的对位，进一步提升窄空间内的作业效率。车架部分采用矩形钢管焊接成型，关键受力位置做了加强筋焊接处理，在控制整车自重的同时保证结构强度，整车自重控制在600kg以内，对地面的单位面积压力小于0.5MPa，普通环氧地坪、瓷砖地面都可以直接通行，不需要额外做地面加固处理；车轮采用实心橡胶轮胎，不会出现爆胎问题，轮胎表面设置有浅花纹，既可以保证在光滑地面的抓地力，也不会在地面留下胎印，适合室内洁净作业场景使用。
