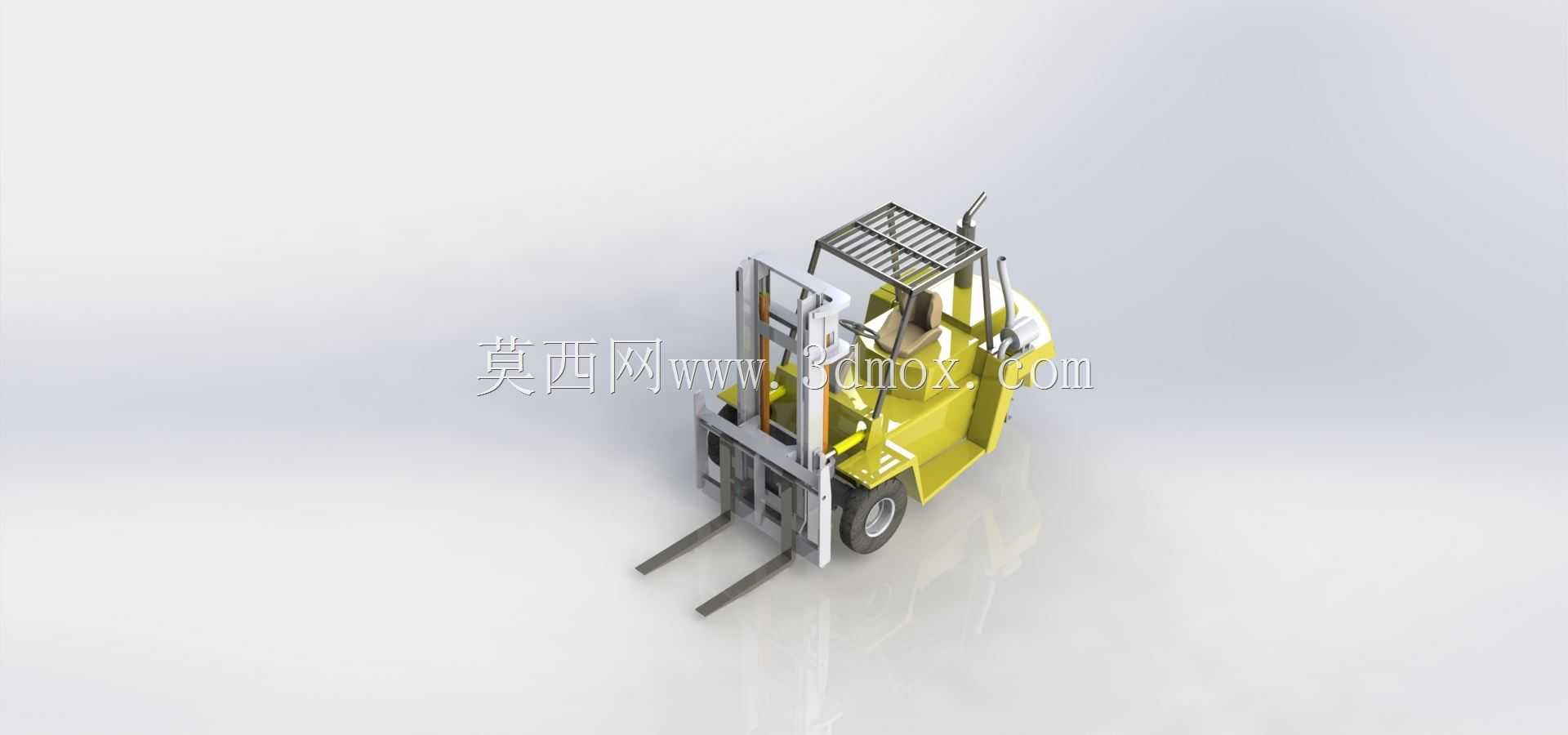

座驾式平衡重内燃叉车三维结构设计

　　这款座驾式平衡重叉车的三维结构建模，完全围绕厂内短距离物料转运、堆垛作业的实际工况展开，建模过程中优先还原了实车的作业边界与结构逻辑，没有做多余的外观美化处理，所有结构尺寸均参考主流3吨级内燃叉车的实际参数设定，可直接用于结构校核、作业场景仿真、新员工操作培训课件制作等场景。从实际应用场景来看，这类叉车广泛应用于生产车间工序间物料转运、仓储库区货物堆垛、货场装卸货作业，尤其适合需要在狭窄通道内完成转向、举升作业的工况，建模时特意保留了尾部平衡重的实际轮廓与重量分布逻辑，可直接用于整车稳定性仿真计算，验证不同举升高度、不同载荷下的整车倾翻临界值。从功能结构来看，模型完整还原了货叉架升降机构、门架倾斜油缸、转向桥、驱动桥、

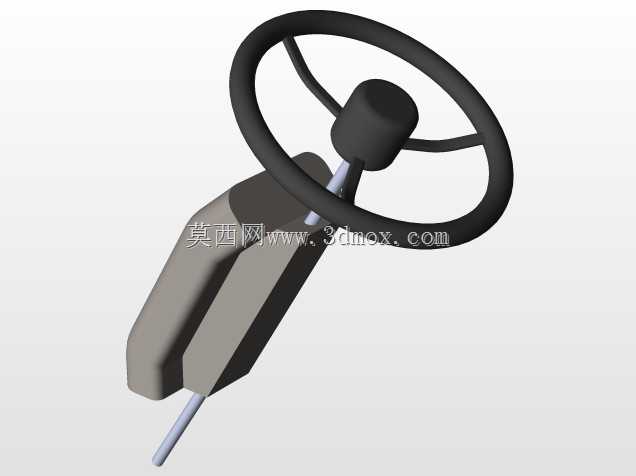

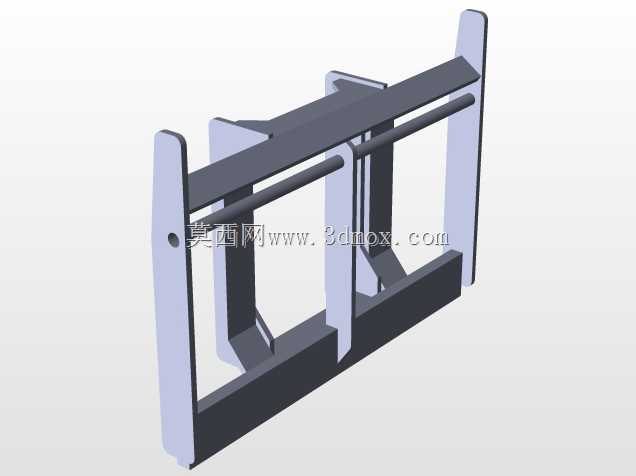

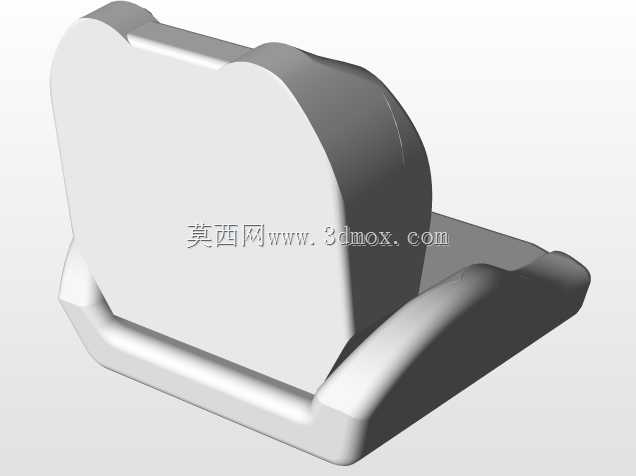

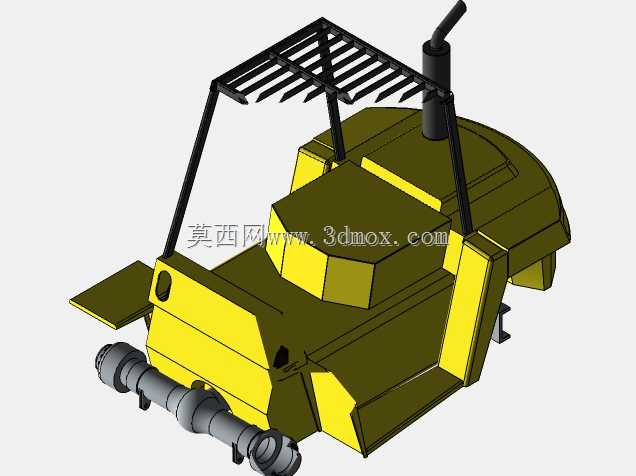

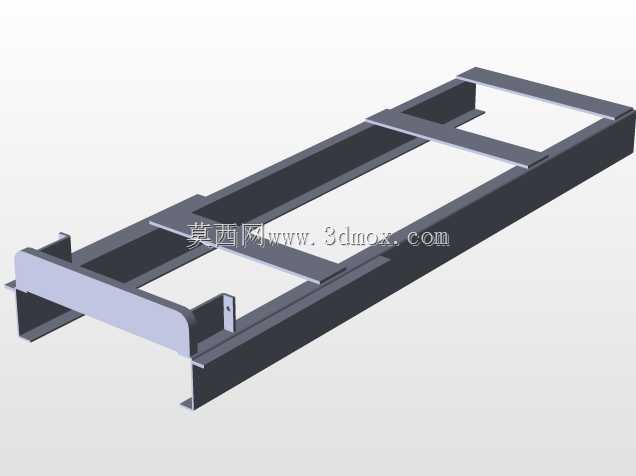

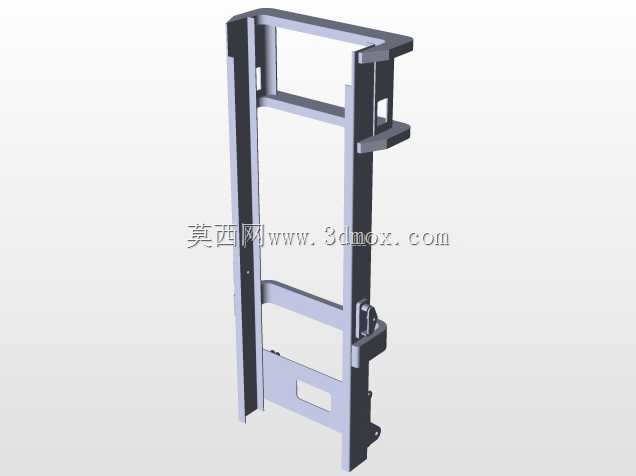

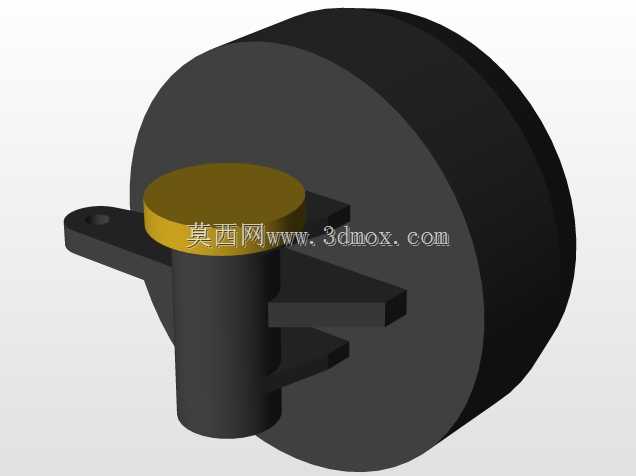

　　驾驶室防护顶棚、动力舱布局等核心结构，其中门架部分做了两级伸缩的结构还原，可模拟全自由提升的作业过程，货叉间距调节结构也做了可动约束，能够匹配不同规格托盘的作业需求；转向系统采用了后桥转向的真实结构，转弯半径参数完全贴合实车数据，可用于厂区通道宽度的规划仿真，验证作业通道是否满足车辆转向、会车的空间需求。设计思路上，建模时优先保证各部件的安装边界准确，比如门架与前车架的连接铰点位置、倾斜油缸的安装座间距、平衡重与车架的连接孔位，都按照实际装配关系做了约束，没有出现结构干涉的问题；驾驶室部分保留了操作踏板、方向盘、座椅的实际布置位置，可用于人机工程校核，验证操作视角、操作件布置是否符合作业人员的操作习惯，避免长时间作业产生疲劳。

　　外形尺寸方面，整车总长（含货叉）控制在3.7米左右，总宽1.2米，门架缩回时总高2.1米，最大举升高度可达3米，完全匹配标准工业厂房、普通仓储库区的层高限制，作业时的最小离地间隙、后轮转向角度都按照实车参数设定，可直接导入厂区布局仿真软件，模拟不同作业路径下的车辆通行效率，也可作为物流系统仿真的标准设备模型使用。需要注意的是，建模时对动力舱内部的发动机、液压管路做了适当简化，保留了外部安装接口的尺寸，若需要做液压系统、动力系统的细化设计，可基于现有模型的安装边界做进一步深化，不需要重新调整整车的布局结构。
