简约单头迷你家用燃气炉结构设计

　　这款单头迷你燃气炉的设计，最初是瞄准小户型独居场景、户外临时烹饪、出租屋简易配套这类对占地空间有严格限制的使用需求做的结构方案，整体走极简实用的路线，没有多余的装饰结构，所有外观曲面和内部腔体都围绕功能落地做排布。从实际使用的场景来看，这类小型灶具既可以作为单身公寓的主力烹饪热源，满足单人份简餐、煮面、小份炒制的加热需求，也能作为房车、露营场景的配套加热设备，还能在餐饮门店作为临时加座的备用加热源，适配直径120mm到220mm的常规小型锅具，不管是不锈钢奶锅、小尺寸铸铁煎锅还是普通搪瓷汤锅都能稳定放置。

　　设计过程中首先敲定的是安装边界和外形尺寸，整体机身采用近似长方体的基座结构，长宽尺寸控制在280mm*240mm的范围内，机身高度不含炉架部分为120mm，这个尺寸刚好能嵌入常规宽度300mm的简易台面预留空位，也可以直接放置在平整桌面使用，不需要额外做台面开孔改造，对临时使用场景的适配性很强。炉头部分居中布置在机身顶面，炉头中心距离机身侧边的距离都控制在100mm以上，避免锅具放置后超出机身边界导致侧翻，炉架采用嵌入式的黑色防滑铸铁支架，支架的支撑爪做了向内收的弧度，既可以承托小直径的奶锅，也能向外展开支撑稍大尺寸的煎锅，支架和机身顶面的贴合面做了定位凸台，日常清洁时可以直接取下支架擦拭台面，不会出现支架移位的问题。

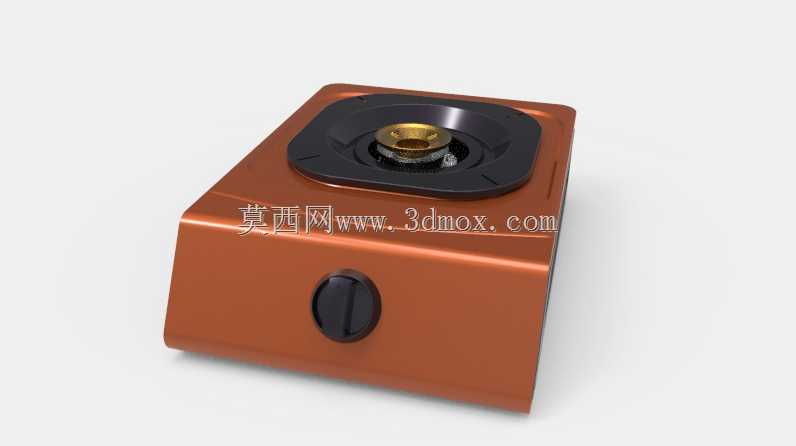

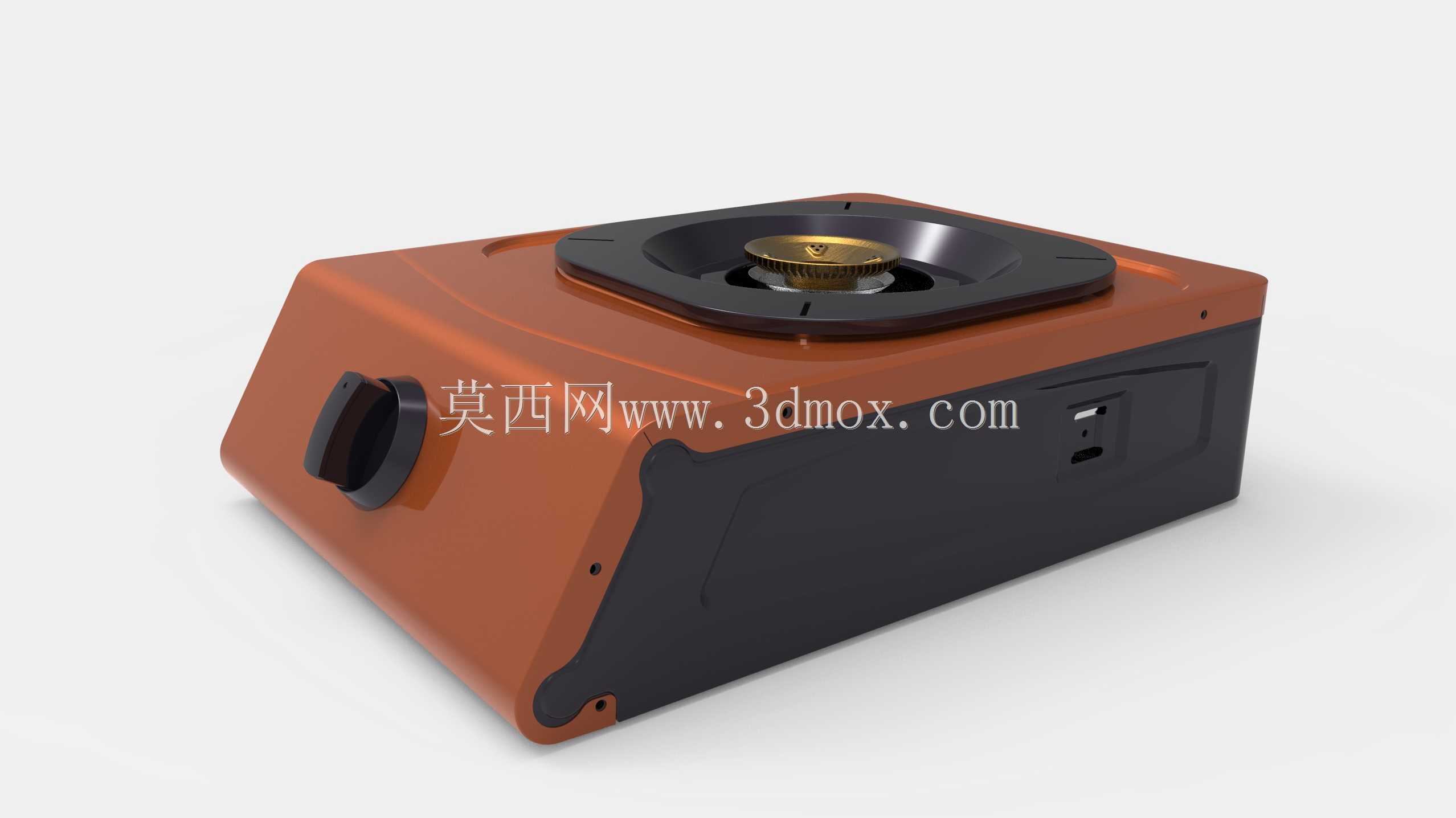

　　功能结构上，这款燃气炉采用单旋钮控制的结构，旋钮布置在机身正面的左侧位置，距离侧边40mm，距离顶面25mm，这个操作高度刚好符合人站立操作时的手腕自然高度，不需要过度抬手或者弯腰就能完成点火和火力调节。旋钮集成了电子点火和火力调节的功能，从关闭状态到最大火力的旋转角度为90度，火力调节的线性度做了专门的匹配，从小火保温到大火爆炒的区间过渡平滑，不会出现火力跳变的问题。机身内部的燃气通路做了集成式的排布，进气管接口布置在机身背面的右下角位置，距离底面30mm，适配常规的家用燃气软管连接，接口处做了防脱落的倒刺结构，配合管卡可以实现可靠的密封连接，避免燃气泄漏的风险。

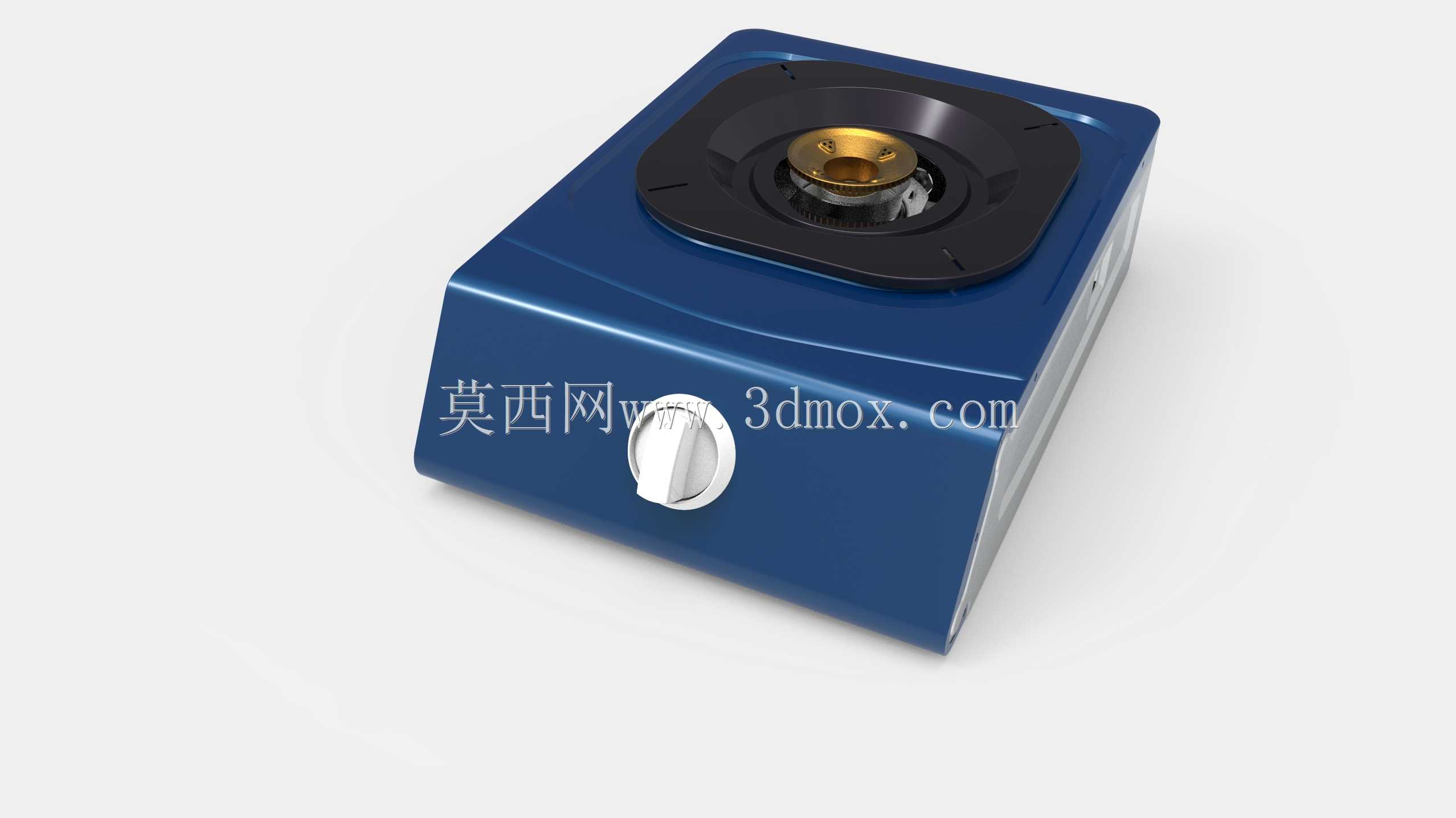

　　机身外壳采用0.8mm厚的冷轧钢板冲压成型，表面做了蓝色的喷塑处理，既可以防油污溅落之后的腐蚀，也方便日常擦拭清洁，外壳的拼接处采用折边咬合的结构，没有外露的螺丝，顶面和侧面的过渡处做了R8的圆角处理，避免搬运和使用过程中尖锐边角划伤使用者。燃烧器部分采用铜质火盖搭配铸铁炉座的结构，火盖上的火孔做了斜向45度的排布，火焰可以均匀包裹锅底，减少热量的散失，热效率比同尺寸的老式简易炉头高出15%左右，同时火孔的直径控制在1.2mm，不容易被烹饪溢出的汤汁堵塞，日常维护只需要取下火盖擦拭即可。

　　在安全结构的设计上，炉头附近设置了热电偶熄火保护装置，当火焰意外被溢出的汤汁浇灭时，会在10秒内自动切断燃气通路，避免燃气泄漏引发安全风险，机身底部设置了四个高度可调的橡胶脚垫，脚垫的调节行程为10mm，可以适应不太平整的放置台面，保证炉身始终处于水平状态，避免锅具放置后出现倾斜滑出的问题。机身的侧面和背面都设置了通风散热孔，散热孔的直径为4mm，既可以保证内部燃烧所需的空气补充，也能避免内部管路和阀体因为长期受热出现老化加速的问题，散热孔的位置都避开了燃气通路的接头位置，防止汤汁溅入之后接触到管路接头。

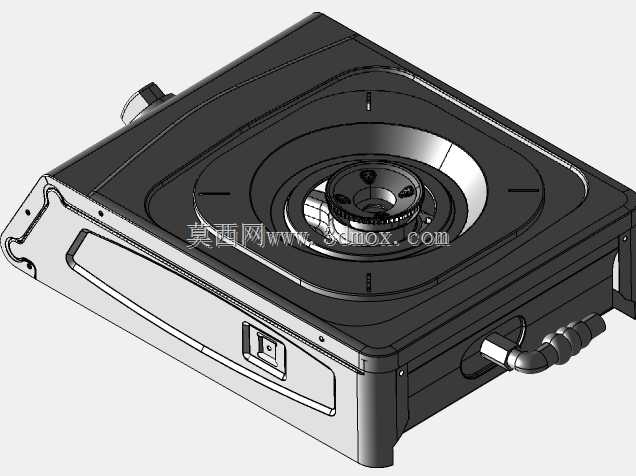

　　从结构建模的角度来看，整个模型的所有零件都做了参数化的关联设计，比如炉头的安装位置和旋钮的位置做了尺寸关联，如果后续需要调整机身的整体宽度，只需要修改总宽参数，炉头和旋钮的位置会自动更新到居中的合理位置，不需要逐个零件调整尺寸。所有的配合面都预留了合理的安装间隙，比如外壳和内部炉座的配合间隙预留了0.5mm，旋钮和阀体轴的配合间隙预留了0.2mm，既可以保证安装的时候顺利装配，也不会因为零件的加工公差导致装配卡滞。炉架的支撑爪高度做了统一的20mm设计，这个高度可以保证火焰和锅底之间的距离处于最佳的燃烧区间，既不会因为距离太近导致燃烧不充分产生黄火，也不会因为距离太远导致热量散失过多。
