老式长尾夹式回形针结构设计

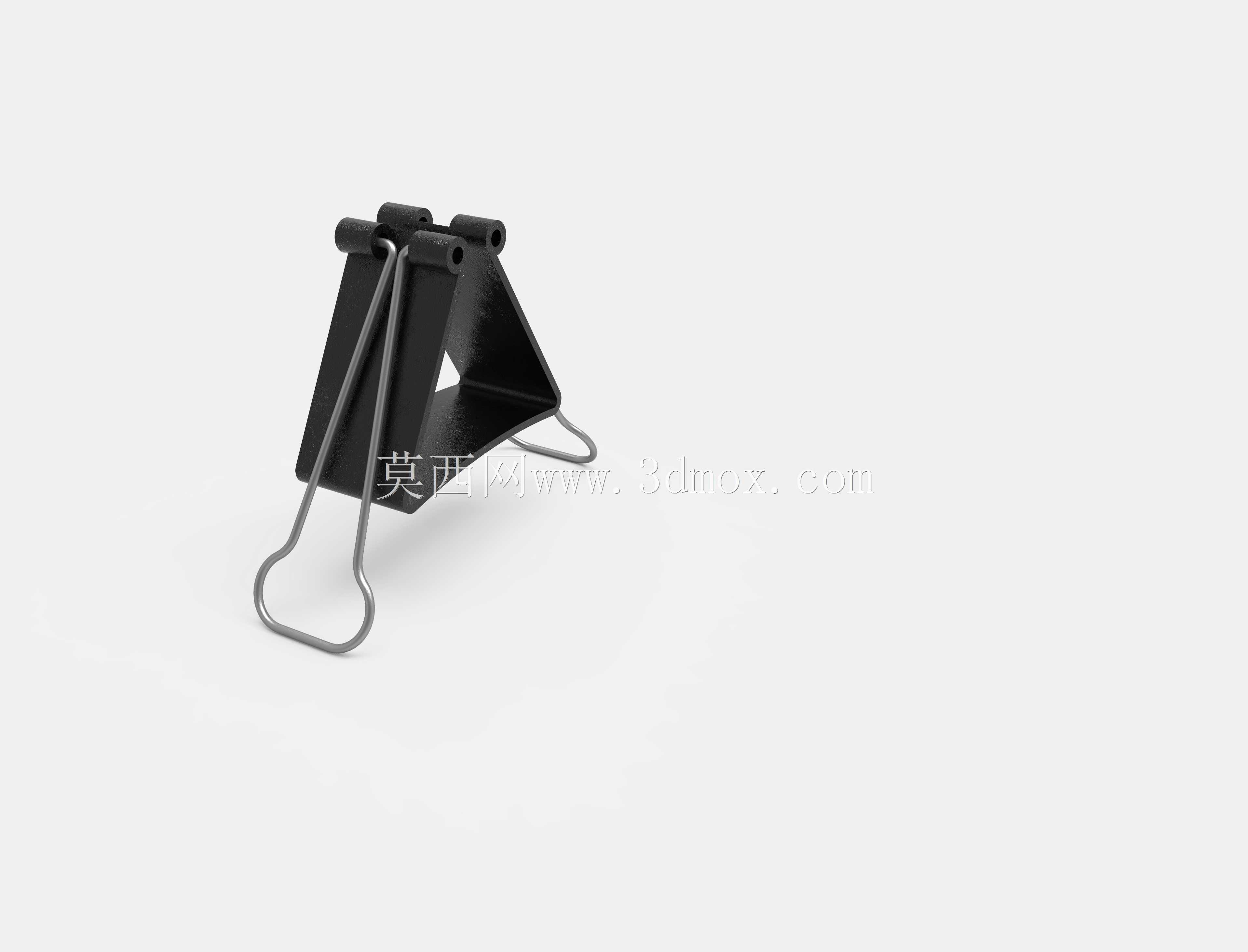

　　日常办公场景中，纸质文件的临时收纳整理始终离不开小型夹持文具，这款老式结构的回形针采用长尾夹与传统回形针结合的构型，区别于常规单钢丝弯折的普通回形针，在夹持厚度、夹持稳定性上做了针对性的结构优化。从实际使用场景来看，普通回形针夹持超过10张70g打印纸时就容易出现滑脱、钢丝变形的问题，而这款结构的夹持件，依靠黑色冲压钣金夹体提供主要的夹持压紧力，两侧折弯钢丝手柄既作为施力开合的操作部件，也可在夹合后翻转至夹体上方，避免突出的钢丝剐蹭其他文件或收纳袋。

　　设计思路上，夹体部分采用三角形中空钣金冲压构型，相比传统长尾夹的弧形夹片，三角形的斜边结构能让夹体在张开时获得更大的开合角度，同时中空结构减少了材料用量，夹体顶部的两个卷边轴孔，是钢丝手柄的安装定位结构，卷边的圆角处理需要匹配钢丝的线径，保证手柄转动时无卡滞，同时不会出现轴向窜动脱出的问题。夹体的夹持边缘做了向内的微卷边处理，避免锋利的钣金切口刮损纸张表面，这一点在工程图纸临时装订场景中尤为重要，可防止硫酸纸、绘图纸被边缘切口划破。

　　两侧的钢丝手柄采用统一线径的弹簧钢丝折弯成型，折弯处的圆弧半径经过匹配设计，既保证开合操作时的手感，也能在夹合状态下，钢丝自身的弹性形变提供额外的压紧力，让夹体的两个夹持面始终保持平行贴合，不会出现单侧翘起导致的文件夹持松动。手柄末端的回弯结构，是区别于普通长尾夹的设计点，这个回弯的环形结构可以像传统回形针一样，穿入文件的预打孔位，或者勾住文件袋的挂绳，实现单份文件的悬挂收纳，拓展了普通长尾夹的使用场景。

　　从安装边界与外形尺寸来看，夹体闭合状态下的整体高度不超过50mm，底部夹持面的有效接触长度约30mm，可覆盖常规A4文件的边角夹持需求，张开最大角度时，两个夹持面的开口距离可达15mm，能够夹持厚度12mm以内的纸质文件、薄卡片、标签吊牌等物件。夹体的钣金厚度选用0.4mm的冷轧弹簧钢板，经过发黑处理提升防锈能力，钢丝部分选用1.2mm线径的镀锌弹簧钢丝，折弯后经过去应力退火，避免长期使用后出现弹力衰减、手柄变形的问题。

　　在实际办公场景的适配性上，这款结构的夹持件既可以用于财务票据的临时整理，也可用于生产车间流转卡的固定，相比普通塑料夹，金属材质的结构耐温范围更广，在车间温度较高的环境下不会出现软化变形的问题；相比普通回形针，它的夹持力更大，不会因为文件搬运过程中的晃动导致散落。设计过程中，夹体的三角形夹角经过多次调整，角度过大则会导致夹体整体高度过高，收纳时占用空间，角度过小则会导致开合时需要的按压力过大，操作手感偏硬，最终选定的夹角在35度左右，兼顾了操作手感与收纳体积的平衡。夹体与钢丝手柄的装配采用过盈配合，轴孔的内径比钢丝线径小0.05mm，装配后手柄可自由转动但不会松脱，不需要额外的铆接或固定结构，减少了装配工序，也降低了生产制造成本。夹持面的平面度控制在0.1mm以内，保证夹持纸张时受力均匀，不会出现局部压痕过深或者局部夹不紧的问题，手柄的折弯对称度控制在0.2mm以内，保证两侧按压力度一致，开合时不会出现偏卡。
