风冷式工业制冷冷水机组结构设计

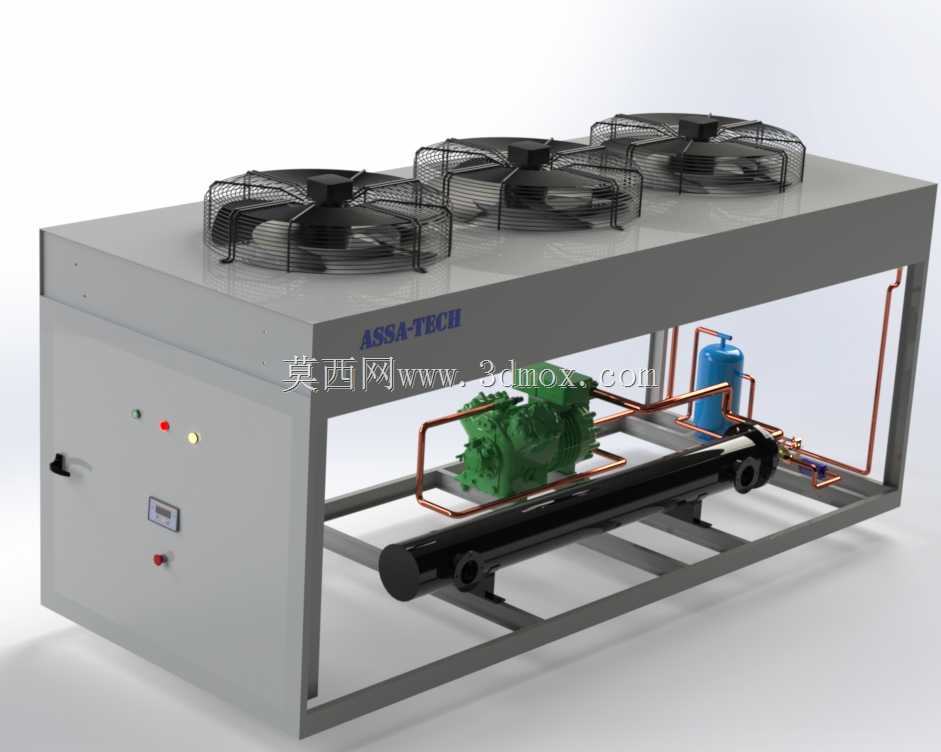

　　这套风冷式冷水机组的三维结构，还原了工业制冷场景中常用的敞开式风冷冷凝机组的完整装配关系，在注塑成型控温、化工反应釜冷却、机床切削液恒温、食品加工快速降温这类需要持续提供低温循环水的场景中，这类设备是核心冷源输出单元。从结构布局来看，设计阶段优先考虑了风冷散热的气流组织效率，顶部并排布置的三台轴流风机采用下沉式安装，风机防护网直接固定在顶部钣金框架上，风机出风口垂直向上，运行时可以将冷凝盘管携带的热量直接垂直排出，避免热风在设备周边形成环流影响散热效率，这种顶出风的布局也适配多数厂房室外露天安装、楼顶安装的场景，不需要额外预留侧面的排风通道，安装时的场地适配性更强。

　　设备左侧的电控箱体采用独立密封结构，和右侧的制冷系统腔体通过钣金隔板完全分隔，避免制冷管路运行时产生的凝露水接触电气元件引发故障，电控面板上预留了状态指示灯、急停按钮、温度显示屏的安装位，所有操作元件的高度设置在距离安装基础1.2米到1.5米的区间，符合现场操作人员站立操作的人机工程尺寸，不需要弯腰或者抬手就可以完成参数查看和紧急操作。制冷腔体内部的布局按照制冷循环的流程顺序排布，活塞式制冷压缩机固定在底部框架的加强筋位置，安装脚位处预留了减震垫的安装间隙，压缩机运行时的往复振动可以通过减震垫缓冲，避免振动传递到框架和外接管路引发焊缝开裂。压缩机旁的气液分离器、干燥过滤器、视液镜按照管路流向依次固定在侧方支架上，铜质管路的弯折半径全部符合制冷管路的工艺要求，避免弯折处出现截面变形影响制冷剂流速，管路的固定卡箍位置都避开了管路焊缝，方便后期检修时的拆卸操作。

　　卧式壳管式冷凝器横向布置在框架下部，和顶部的风冷翅片盘管通过铜管连通，这种风冷+套管换热的组合结构，可以在环境温度较高的工况下维持稳定的冷凝压力，不会因为环境温度过高出现高压报警停机。设备底部的框架采用型钢焊接成型，底部预留了叉车孔位，方便厂区内的转运和吊装就位，框架的所有支脚位置都预留了地脚螺栓安装孔，安装时可以直接和混凝土基础固定，不需要额外焊接安装支架。从安装边界尺寸来看，设备的整体宽度控制在2.4米以内，深度控制在1.2米以内，高度不超过1.8米，适配标准工业门的通行尺寸，设备进场时不需要拆解就可以直接通过厂房大门，减少现场二次装配的工作量。

　　设计过程中对管路的检修空间做了充分预留，压缩机的接线端、阀门的操作端都预留了不小于300mm的操作空间，后期更换压缩机、清理过滤器、补充制冷剂的时候，不需要拆解周边的其他部件就可以完成操作。顶部风机的接线全部走框架内部的穿线线槽，外部没有明露的线缆，避免室外安装时线缆被阳光老化或者被异物刮破。设备的外壳钣金采用折弯成型，拼接处没有突出的棱角，避免安装和检修人员被划伤，所有钣金件的表面都预留了喷塑的工艺厚度，建模时的装配间隙控制在1.5mm，避免喷塑后出现钣金件装配卡滞的问题。在载荷分布上，重量较大的压缩机、壳管式换热器都布置在框架的中心位置，重心落在设备的几何中心附近，吊装时不会出现倾斜，运行时的整体稳定性更好，即使风机高速运行、压缩机往复做功，整体框架的振动幅度也能控制在允许范围内，不会因为长期振动出现紧固件松动的问题。
