多级离心式压缩机剖视结构三维设计

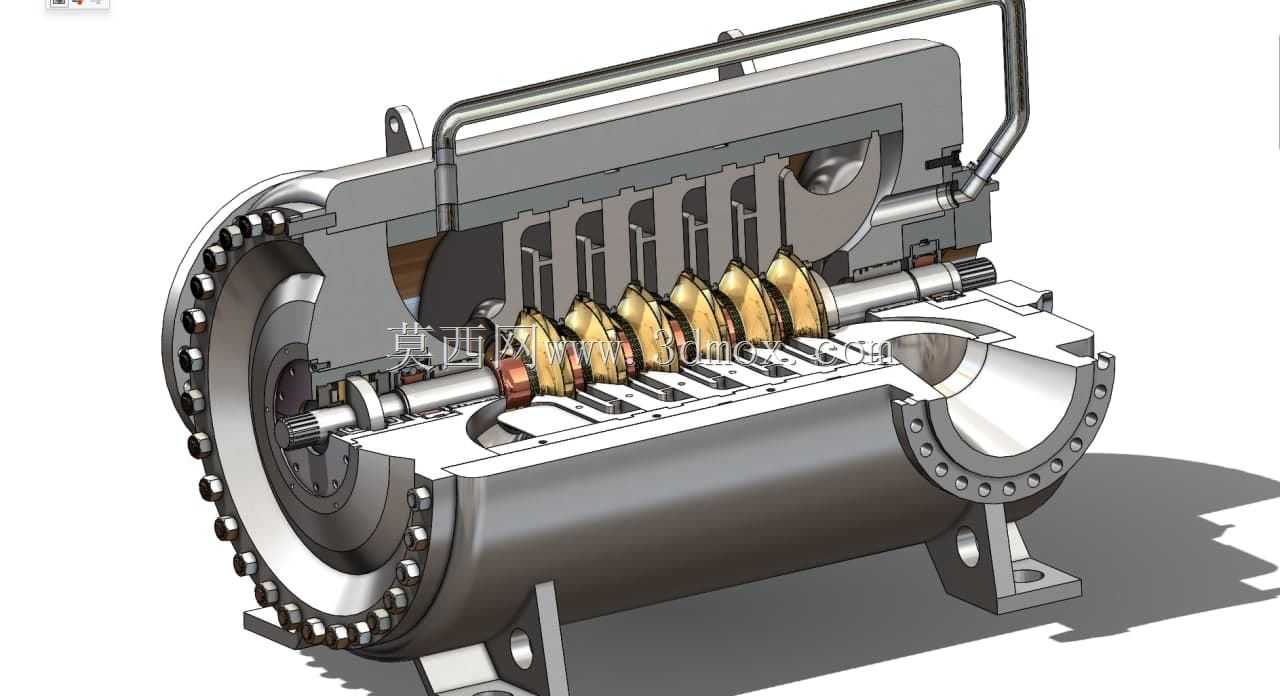

　　在石油炼化、天然气长输、大型空分、化工合成等连续生产场景中，离心式压缩机是核心动设备之一，承担着工艺气体增压、输送的关键作用，其运行稳定性直接决定整套装置的生产效率与安全边界。这套剖视结构的设计，完整还原了多级离心式压缩机的内部流道、转子组件、壳体密封与支撑结构，能直观呈现气体从吸入到逐级增压排出的完整路径，对于结构设计人员理解设备装配逻辑、选型人员核对安装边界都有实际参考价值。

　　从实际用途来看，这类多级离心压缩机主要用于大流量、中高压力比的气体增压场景，不同于容积式压缩机的间歇压缩特性，它依靠高速旋转的叶轮对气体做功，通过扩压器将动能转化为压力能，实现连续无脉动的气体输出，特别适合对输送稳定性要求高的连续化工生产流程，比如合成氨装置的原料气增压、天然气长输管线的压气站增压、大型空分装置的空气压缩环节，都能见到这类设备的身影。

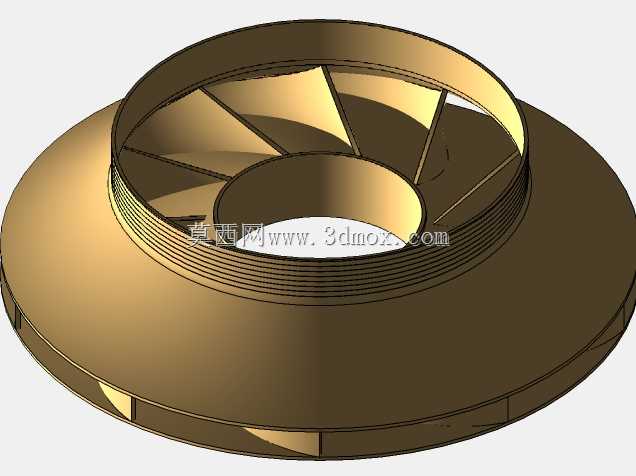

　　设计思路上，这套模型采用水平剖分的筒式壳体结构，这种结构的优势在于检修时无需拆卸进出口管线，只需吊起上机壳即可完成转子组件的检修与更换，大幅缩短现场停机检修周期。转子部分采用多级叶轮串联布置，每一级叶轮对应一套扩压器与回流器，气体经过一级叶轮增压后，通过回流器导入下一级叶轮入口，逐级提升压力，叶轮采用三元流动设计，能有效降低气体流动损失，提升整机压缩效率。轴向力平衡方面，模型上清晰呈现了平衡盘结构，通过平衡盘两侧的压差抵消大部分叶轮产生的轴向力，剩余轴向力由端部的推力轴承承担，避免转子发生轴向窜动，保障运行时叶轮与壳体之间的间隙处于设计范围内。

　　从功能特性来看，设备两端设置了可靠的轴端密封结构，防止高压工艺气体从轴穿出壳体的位置泄漏，针对易燃易爆或者有毒的工艺介质，通常会搭配干气密封结构，模型上预留了密封组件的安装位置，方便设计人员根据实际介质特性选配密封形式。壳体上的进出口法兰采用带颈对焊法兰结构，法兰螺栓孔的排布符合压力管道规范要求，能承受高压工况下的管道载荷，进出口流道采用渐扩或渐缩的圆滑过渡设计，减少气体进出设备时的局部阻力损失。设备底部的支撑脚采用带地脚螺栓孔的鞍式支撑结构，其中一端设置为滑动支撑，能吸收设备运行时因温度变化产生的热膨胀量，避免热应力传递到连接管道或者设备本体上造成结构损坏。

　　外形尺寸与安装边界方面，这类多级离心压缩机属于大型卧式动设备，整体长度根据级数不同通常在数米级别，安装时需要预留足够的轴向抽芯空间，也就是在转子抽出的一侧预留至少相当于转子总长度的检修空间，方便后期检修时抽出整个转子组件。设备基础需要做独立的动设备基础，考虑转子高速旋转时的动平衡精度要求，基础的固有频率需要避开设备的工作转速区间，防止发生共振。进出口管线的布置需要考虑管道应力，避免管道重量直接作用在设备法兰上，通常会在进出口附近设置管道支吊架，同时搭配膨胀节吸收管道的热变形。设备顶部设置了吊装吊耳，方便现场安装与检修时的整机吊装，壳体上的接管位置包括密封气接口、润滑油接口、测振测温探头接口，这些接口的位置排布都避开了吊装与检修操作空间，不会与现场管线或者操作平台发生干涉。

　　从结构细节来看，模型中各级隔板之间采用止口定位，保证各级流道的同轴度，避免因隔板错位造成气体流动损失增大或者转子摩擦。轴承部分采用径向滑动轴承与推力轴承组合的形式，径向轴承承担转子的重量与运行时的径向载荷，推力轴承承担剩余轴向力，轴承位置设置了温度与振动监测点的安装位，方便运行时实时监测设备运行状态，提前预判故障风险。转子上的叶轮与主轴采用过盈配合加键连接的形式，传递大扭矩的同时保证叶轮与主轴的同轴度，满足高速旋转的动平衡要求。
