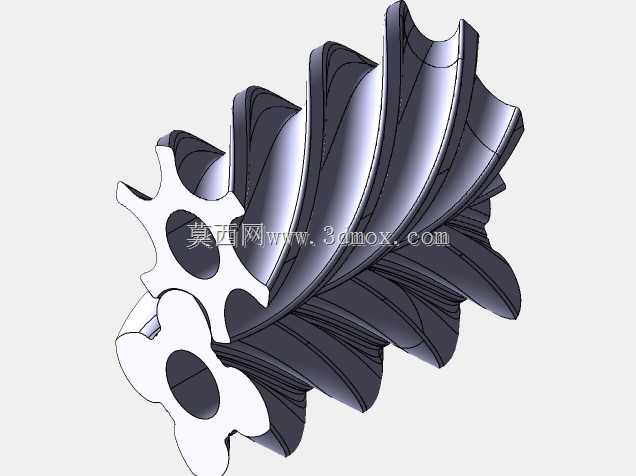

空气压缩机4/6螺旋啮合阴阳转子结构

　　这套螺旋啮合转子结构，是容积式空气压缩机的核心做功部件，对应4/6齿型配置，也就是阳转子配置4个螺旋齿、阴转子配置6个螺旋齿，二者在压缩腔体内呈平行轴布置，通过高精度啮合实现气体的连续压缩，广泛应用在工业固定式空压机、车载移动式气源站、工艺气体增压机组等场景中，覆盖工厂气动工具供气、制药行业无菌气体输送、食品加工吹扫气源、轨道交通制动供气等多个实际工况。从功能特性来看，该齿型的螺旋升角经过匹配设计，啮合过程中齿间容积会随转子转动连续变化，从进气端的最大容积逐步缩小到排气端的最小容积，完成吸气、压缩、排气的完整循环，相比传统活塞式压缩结构，该转子组件运行时无往复惯性力，整机振动幅度小，运转转速区间宽，相同排气量下整机体积更紧凑，

　　易损件数量少，连续运行周期更长。设计过程中首先要确定转子的中心距参数，这是整个压缩腔体加工、转子安装定位的核心基准，中心距偏差会直接导致啮合间隙异常，间隙过大会造成压缩气体内泄漏增加，排气效率下降，间隙过小则会出现转子运转擦碰，引发异常磨损甚至转子抱死故障。转子的齿形型线采用非对称设计，齿顶与齿槽的啮合密封边经过连续拟合，能够在整个啮合行程中形成连续的密封线，减少压缩过程中的气体泄漏，同时齿面的接触应力分布经过校核，避免长期高负荷运转下出现齿面点蚀、胶合失效。转子两端的轴颈结构需要匹配对应的轴承安装位，轴颈的同轴度、圆柱度公差需要严格控制，保证转子高速运转时的动平衡精度，通常这类转子组件的动平衡等级需要达到G2.5以上，

　　适配3000rpm以上的持续运转工况。安装边界方面，转子组件的轴向定位需要预留合理的热膨胀间隙，因为压缩过程中气体压缩会产生热量，转子本体温度会升高产生轴向伸长，若未预留足够间隙会导致转子端面与腔体端盖发生摩擦。转子的螺旋齿面加工通常需要采用专用螺杆铣床进行型面铣削，后续经过磨削、动平衡校正工序，装配时需要调整同步齿轮的啮合间隙，保证阴阳转子的齿面啮合间隙均匀，避免运转过程中出现齿面干涉。在实际选型适配时，该转子结构的长径比参数直接决定了压缩机的排气压力与排气量，长径比偏大的结构更适合中高压工况，长径比偏小的结构则适合大排量低压工况，设计时还需要考虑转子的轴向力平衡，通常在转子排气端配置平衡活塞或者对应的止推轴承，抵消压缩过程中产生的轴向推力，延长轴承的使用寿命。
