4020规格T型槽工业铝挤型材结构

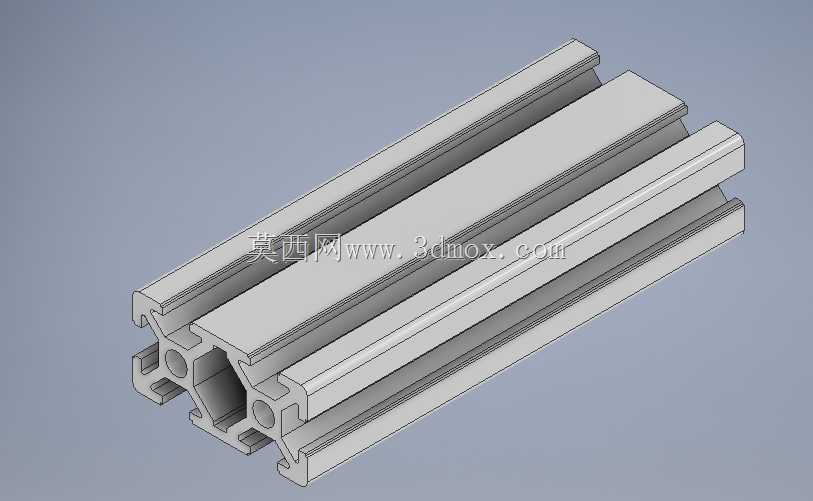

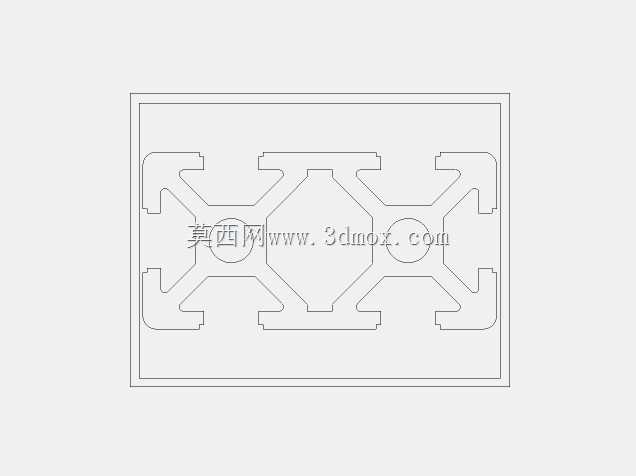

　　在非标自动化设备机架搭建、小型检测工位工装框架、生产线旁物料周转台架的设计场景中，4020规格的T型槽铝型材是兼顾结构刚度与安装灵活性的常用构件。这类型材的截面尺寸严格遵循40mm与20mm的边宽基准，属于窄边类工业铝挤型材，既可以作为小型设备的主承力横梁，也能配合大截面型材做辅助支撑、导轨安装基座或者防护栏的横向连接杆件。从截面结构来看，这款型材采用多腔室中空设计，在保证单位长度重量可控的前提下，通过筋板的合理排布提升了截面的抗扭与抗弯性能，避免纯实心结构带来的成本过高、整机重量冗余的问题。型材周身的T型槽采用标准工业铝型材槽宽设计，可直接适配对应规格的T型螺栓、弹性螺母、滑块螺母等标准紧固件，不需要在型材本体上额外钻孔攻丝，

　　安装时可根据实际装配需求任意调整紧固件的位置，大幅降低现场改孔、二次加工的工作量。在实际设备设计过程中，选用这款型材做结构件时，首先要核算安装边界：型材的端面可直接配合对应的端盖、角码、三维连接件做拼接，单根型材的有效安装长度可根据需求裁切，拼接处的角件连接可保证框架的垂直度与连接强度，若用于承载有振动的工位，还可在槽内加装弹性减震条，或者在中空腔室内穿入加强钢条提升整体刚度。设计建模时需要注意，型材的T型槽内圆角、外壁的工艺倒角、安装槽的深度尺寸都要严格匹配实际挤压生产的公差范围，避免后续装配时出现紧固件卡滞、连接件无法卡入槽内的问题。这类型材的表面通常做阳极氧化处理，耐磨且不易锈蚀，不需要额外做表面涂装，适合车间、

　　实验室等多种工业场景使用，既可以搭建小型传感器安装支架，也能作为设备的走线槽载体，将设备的气管、电缆顺着T型槽布置，配合线槽盖板实现走线的规整美观，避免线缆外露带来的安全隐患。在做轻型输送线的侧边导向架时，这款型材的窄边结构可以节省安装空间，直接在槽上安装导向条、光电传感器安装座，调整位置时只需要松开螺母即可滑动调整，不需要重新打孔，非常适合需要频繁调整工位位置的柔性生产线设计。建模过程中，型材的截面草图需要完全闭合，挤压特征的长度参数可根据实际使用场景做参数化调整，方便后续同系列不同长度型材的快速衍生设计，同时要预留好端盖安装的让位尺寸、角码连接的安装间隙，避免装配时出现干涉问题。对于需要做设备外防护的场景，

　　这款型材还可以配合有机玻璃板、钣金门板做嵌装，T型槽的侧边结构可直接嵌入密封胶条，提升防护结构的密封性，阻挡车间内的粉尘、切削液进入设备内部。在做小型实验台架的设计时，这款型材的承重能力完全可以满足常规检测仪器、小型工装夹具的承载需求，搭配对应的脚轮或者调节脚杯，可实现台架的移动或者水平高度调整，适配不同地面的安装需求。
