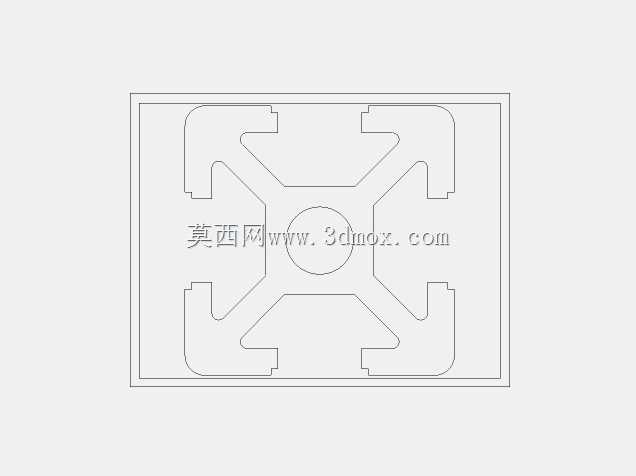

2020规格T型槽工业铝型材截面结构

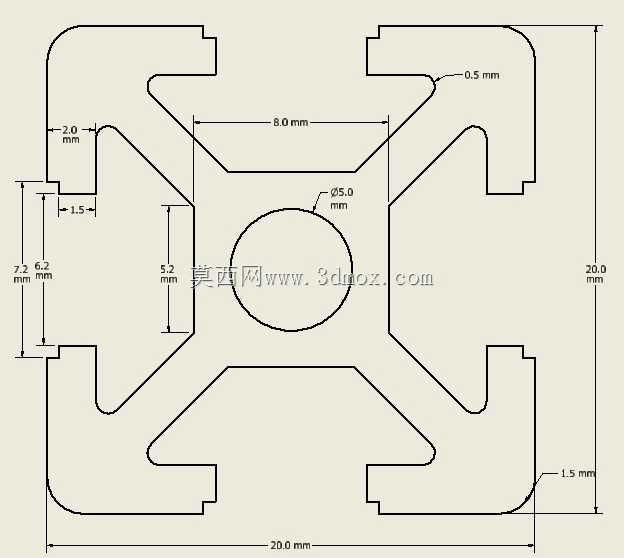

　　在非标自动化设备搭建、小型检测工位框架组装、桌面级实验工装架设的场景里，20系列T型槽铝型材一直是轻量化搭建的核心构件，这款2020规格的T型槽铝型材，截面采用四向对称的槽位布局，中心预留直径5mm的贯通圆孔，既可以走直径4mm以内的气路软管、信号线缆，也能穿入M4的内六角螺杆做长距离的型材拼接锁紧，不用额外在型材侧面开槽布线，能让框架外表面更整洁，避免管线外露剐蹭操作人员或者外接工件。从截面尺寸来看，型材整体外轮廓为20mm×20mm的正方形，四个侧边的T型槽槽口宽度为2mm，槽内深度1.5mm，槽边壁厚0.5mm，槽底到中心孔的垂直距离为5.2mm，这个尺寸刚好适配市面上标准的20系列T型螺母、滑块螺母，安装时不用额外修挫槽口，

　　螺母可以从型材任意一端滑入槽内，调整安装位置时没有卡顿，也不会因为槽壁过薄导致螺母锁紧时槽口变形。设计时特意把四个角的位置做了R角过渡，没有尖锐的直角边，一方面是挤压生产时铝料流动更顺畅，截面成型后不会出现边角缺料、毛刺外翻的问题，另一方面组装框架时不会划伤操作人员的手部，也不会刮破搭在框架上的防静电胶皮、线缆外皮。四个方向的T型槽采用完全对称的结构，不管是做垂直拼接还是水平延伸，型材不用刻意区分安装方向，下料时只要控制长度尺寸即可，能减少现场组装时的对位调整时间，哪怕是新手做框架搭建，也不会因为型材方向装反导致槽位错位。型材的槽边壁厚控制在0.5mm，既保证了T型槽锁紧M4螺栓时的结构强度，在常规桌面设备框架的受力场景下，单根1米长的型材两端支撑，中间承载15kg的重量时，挠度不会超过1mm，满足小型传感器安装支架、小型传送带侧边导向架的使用需求，同时也控制了型材的米重，整根型材重量更轻，搬运、切割都更方便，用普通的铝型材切割机就能完成下料，不用大型加工设备。中心的贯通圆孔除了穿线、穿螺杆之外，还可以压入内径5mm的直线轴承，作为小型滑动机构的导向轴支撑，比如在小型视觉检测工位的滑台搭建里，直接把直线轴承压入型材中心孔，不用额外加工轴承安装座，能减少加工件的数量，降低整体搭建成本。在实际设备应用里，这款型材常用来做传感器的安装支架，因为T型槽可以随意调整传感器的安装位置，不管是对射光电、接近开关还是小型视觉相机，

　　都能通过T型螺母把传感器安装座固定在任意槽位，调整检测位置时只要松开螺栓就能滑动调整，不用重新打孔攻丝，对于经常需要调整检测点位的实验设备、小批量试产工位来说，这种可调性是钢材方管框架没法比的。另外在桌面级3D打印机的框架搭建、小型电子厂的工装板侧边导向、实验室的小型仪器支架场景里，这款2020T型槽铝型材也有很高的使用率，因为它的截面尺寸小，搭建出来的框架不会占用过多空间，同时四向槽位的设计可以在任意侧面外接附件，比如线槽、拖链、小型气动接头的安装座，都能直接固定在槽位上，不用在型材表面额外打孔，不会破坏型材的整体结构强度。设计这款截面的时候，特意把槽口的位置做了限位凸起，T型螺母滑入槽内后不会出现转动偏移的情况，锁紧螺栓时螺母可以自动卡紧在槽内，不用伸手到型材内部扶住螺母，尤其是在长距离型材拼接的时候，这个结构能大幅提升组装效率。型材的外表面采用阳极氧化处理，表面硬度足够，日常使用中不会轻易出现划痕，也不会因为车间里的切削液、润滑油溅到表面出现腐蚀生锈的情况，长期使用也能保持外观整洁，不用做额外的表面喷涂处理。在安装边界上，因为型材整体截面是20mm见方，拼接成框架时，相邻两根型材垂直连接，用直角角件连接的话，整体框架的外轮廓尺寸偏差可以控制在0.2mm以内，满足小型精密设备的安装精度要求，槽位的对称度控制在0.1mm以内，安装直线导轨、导向条的时候，不会因为槽位偏移导致导轨平行度超差。另外型材的截面壁厚均匀，

　　挤压成型后的直线度可以控制在每米0.3mm以内，长距离拼接的时候不会出现明显的弯曲，不用额外做校直处理，下料后直接就能组装使用。对于做小型非标设备的结构工程师来说，这款型材的截面参数完全适配标准的20系列配套紧固件，不用单独开模定制特殊的螺母、角件，选型时直接调用标准件库就能完成整体装配，能缩短设计周期，也能降低采购成本，因为标准规格的铝型材市场备货充足，交期短，不会因为定制型材耽误项目进度。在做轻量化防护栏、小型设备的安全围挡时，这款型材也能作为框架主材，配合透明亚克力板或者钣金门板，直接把板材嵌入T型槽内，不用额外做压条固定，安装拆卸都很方便，后期维护设备时只要把门板从槽内滑出即可，不用拆掉整个框架结构。
