桌面级小型数控雕刻加工设备结构设计

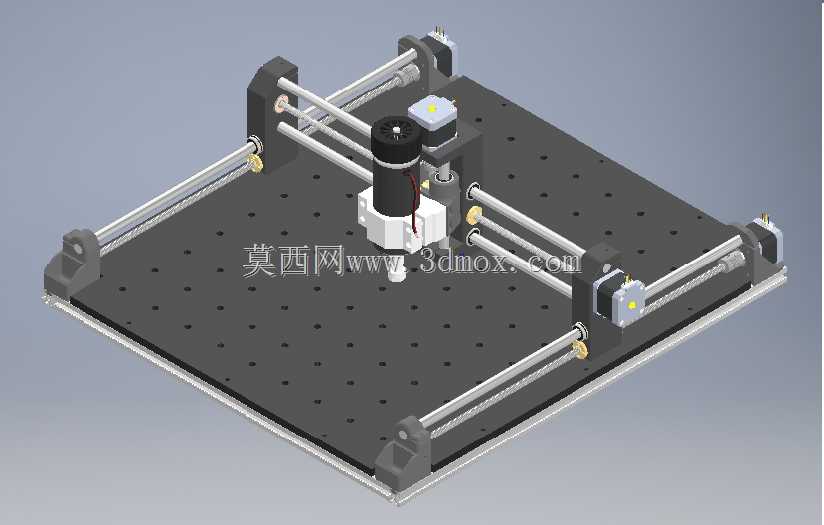

　　这套桌面式数控加工设备的整体台面有效加工范围覆盖600×550毫米区域，在小型加工场景里，这个尺寸刚好适配个人工坊、教学实验室、小批量打样工位的使用需求，既不会占用过多桌面操作空间，又能满足绝大多数非金属板材、软金属薄片的加工幅面要求。从结构布局来看，设备采用了常见的动龙门式设计，X轴方向的两根平行光轴导轨横跨工作台两侧，通过端部的固定座锁紧在台面边缘的安装基准上，Y轴的传动组件集成在龙门横梁的滑座上，带动Z轴加工头完成前后方向的进给，这种布局的优势在于工作台本身为固定结构，承载工件时不会额外增加运动轴的负载，即便放置重量稍大的工装夹具，也不会影响轴系的运动精度。

　　工作台面采用了带密集阵列安装孔的多孔板设计，所有安装孔的孔距遵循统一的基准公差，加工时可以通过配套的螺栓、压块快速固定不同外形的工件，不需要额外制作专用夹具，对于频繁更换加工件的打样场景来说，能大幅减少装夹准备时间。Z轴滑台搭载的是高速电主轴组件，主轴的夹持范围适配常见的雕刻铣刀，能完成亚克力、PVC、密度板、软铝、铜片等材料的雕刻、铣削、钻孔工序，日常用来制作手板模型、工艺标牌、PCB线路板、小型结构件都能满足精度要求。

　　传动部分的设计兼顾了成本与运动平稳性，三个运动轴均采用光轴搭配直线轴承的导向方案，配合丝杠传动副传递动力，每根轴的端部都设置了行程限位块，避免运动超程造成机械碰撞。驱动电机通过联轴器与丝杠直连，安装座上预留了电机位置调整空间，装配时可以通过调整螺栓张紧传动间隙，降低反向传动的空程误差。龙门两侧的滑座采用对称式结构设计，两边的传动组件安装基准保持共面，能避免X轴运动时出现卡滞、爬行的问题，运动过程中横梁的受力更均匀，长时间运行也不容易出现结构变形。

　　从安装边界来看，设备整体的外轮廓尺寸比加工台面单边多出约100毫米的安装余量，放置时需要在桌面预留对应的操作空间，台面下方不需要额外的预埋件，普通的承重工作台就能满足安装要求。电气走线沿着导轨侧面的走线槽布置，运动部位的线缆预留了足够的弯曲余量，不会在轴系往复运动时出现线缆拉扯、磨损的问题。设计时特意将主轴的冷却风道、电机的安装位做了避让处理，日常更换刀具、维护导轨润滑时，不需要拆解过多外围结构，日常维护的操作空间足够。

　　在实际应用场景中，这类小型数控设备既可以作为个人创作者的加工工具，完成定制化的文创产品、模型零件加工，也可以作为职业院校机械、数控专业的教学实训设备，让学员直观理解三轴数控设备的结构原理、运动逻辑，还能放在小型工厂的打样车间，用来完成产品前期的结构验证件加工，不需要占用大型机床的加工工时。结构设计上所有的非标零件都尽量采用了易加工的板材、型材拼接，没有复杂的异形铸造件，后期如果需要维护更换零件，加工成本更低，采购标准件也更容易匹配规格。导轨的安装面都做了铣平处理，装配时通过百分表打表调整导轨平行度，能保证整机的运动精度满足常规雕刻加工的公差要求，加工出来的工件边缘不会出现明显的台阶纹，表面粗糙度能达到日常使用的要求。
