曲柄活塞联动循环轨道机械演示装置

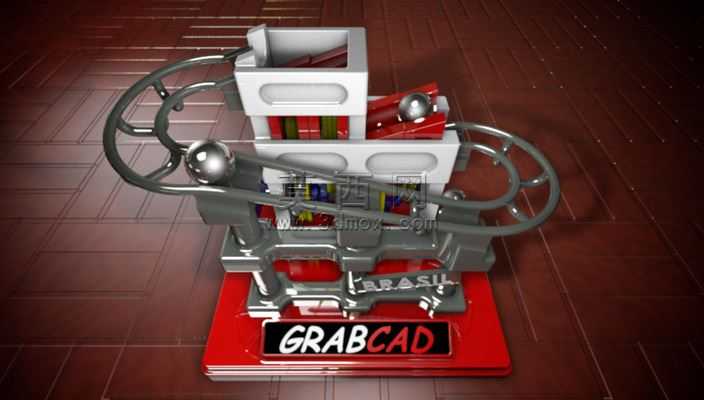

该机械演示装置采用三维参数化建模方式完成整体结构搭建，建模过程中优先完成核心运动构件的尺寸约束与装配关系定义，确保各运动副的自由度符合真实机械运动逻辑。整体结构以双层堆叠的白色块状机架作为承载主体，机架表面做了内凹式长槽的细节建模，还原工业构件的外观特征，机架底部通过四个带定位凸台的支撑柱固定在红色方形底座上，底座边缘做了圆角过渡处理，表面添加了细微的磨砂质感纹理，提升视觉真实度。装置核心的运动结构包含环绕机架外侧的闭合环形金属轨道，轨道采用扫掠建模方式生成，截面为标准圆形，路径经过多次曲率调整，保证钢珠在轨道内滚动时无卡顿拐点；轨道内侧连接两组对称布置的曲柄推动结构，与机架内部的活塞组件形成联动配合，建模时严格定义了曲柄回转中心、活塞运动轴线与轨道衔接点的位置公差，确保运动过程中活塞能够精准承接轨道内落下的钢珠，再通过曲柄的回转推力将钢珠重新推送至上层轨道入口，形成完整的循环运动链路。材质渲染阶段，环形轨道与曲柄构件采用高反光镀铬金属材质，调整反射粗糙度参数模拟真实金属的镜面反射效果，同时添加细微的划痕纹理提升材质真实感；白色机架部分采用哑光工程塑料材质，设置较低的反射率与适中的粗糙度，还原工业塑料的哑光质感；红色底座采用亮面烤漆材质，提高高光强度与反射清晰度，与上部金属构件形成材质对比；轨道内循环的钢珠采用抛光不锈钢材质，添加环境反射贴图让钢珠表面能够反射周围构件与场景环境，增强视觉层次感。场景搭建阶段选用深棕色带方格纹理的地面作为承载平面，添加柔和的区域光从斜上方照射，调整阴影参数为软阴影，避免生硬的阴影边界，同时开启全局光照让光线在构件缝隙间形成自然的漫反射，突出装置的结构层次与材质细节。设计思路上以直观展示曲柄活塞传动的动力学原理为核心，将抽象的机械传动逻辑转化为可视化的钢珠循环运动过程，通过闭合轨道的无限循环特性，让观看者能够清晰观察曲柄回转运动转化为活塞直线往复运动的全过程，同时对称式的轨道布局既保证了装置运动时的整体动平衡，也让视觉呈现更具对称美感，构件间的装配间隙经过精细化调整，既保证运动仿真时无构件穿模问题，也还原了真实机械装配的合理间隙范围。
