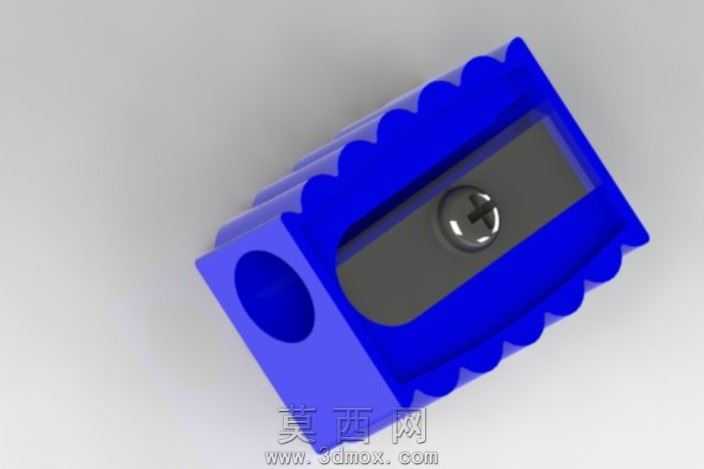

波浪边单孔手动卷笔刀三维设计作品

本作品为单孔手动卷笔刀的三维建模设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以基准面定位绘制刀身主体的截面轮廓，通过拉伸凸台命令生成基础实体，针对刀身外侧的波浪防滑边，采用阵列结合扫描切除的方式完成连续齿状结构的制作，保证每一处波浪弧度均匀一致，握持时的防滑接触面积符合人体工学握持需求。刀身的插笔孔采用同轴心拉伸切除制作，孔壁预留刀片安装的定位槽位，尺寸匹配常规标准铅笔的直径公差，避免插笔时出现卡顿或晃动的问题。刀片安装区域设计为内凹的沉台结构，沉台深度与标准削笔刀片厚度匹配，中心位置预留十字螺丝的安装孔位，孔位边缘做倒角处理，避免螺丝装配时出现应力集中导致塑料刀身开裂。材质与渲染阶段，刀身主体赋予高饱和度蓝色半哑光塑料材质，调整材质的粗糙度参数模拟普通注塑ABS塑料的表面质感，还原日常文具常见的塑料外壳视觉效果；刀片区域赋予磨砂金属材质，调整反射参数体现冷轧钢刀片的哑光金属质感，中心固定螺丝赋予亮面金属材质，还原十字螺丝的电镀表面光泽，渲染时采用柔和的环境光搭配主侧光源，突出刀身波浪边的立体层次与不同部件的材质差异。结构设计上充分考虑手动卷笔刀的实际使用逻辑，刀片安装面设置微小倾斜角度，保证削笔时刀片切削角度合理，能够顺畅切削木质笔杆同时不会过度切削铅芯，刀身内部的排屑空腔做圆弧过渡处理，避免削下的笔屑在空腔内卡滞，方便使用后倾倒清理。整体建模过程严格遵循实物的尺寸比例，所有装配位置预留合理的装配公差，既保证各部件装配后贴合紧密，也避免公差过小导致装配干涉，完整还原了日常手动卷笔刀的外观形态与内部结构特征，可用于文具产品结构展示、注塑模具设计参考等场景。
