汽车前脸格栅注塑模具三维设计

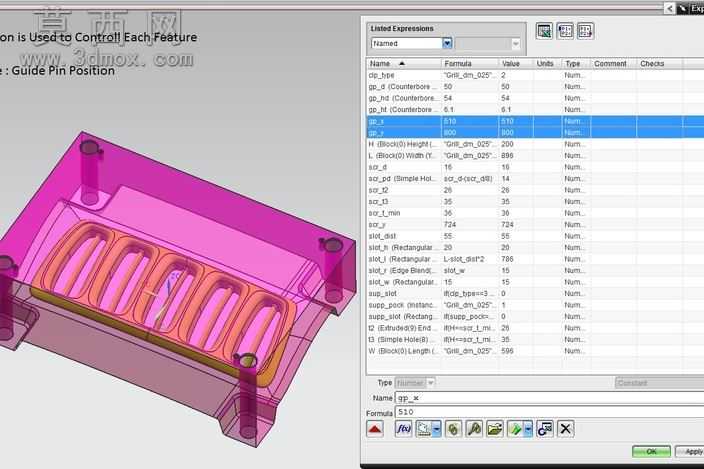

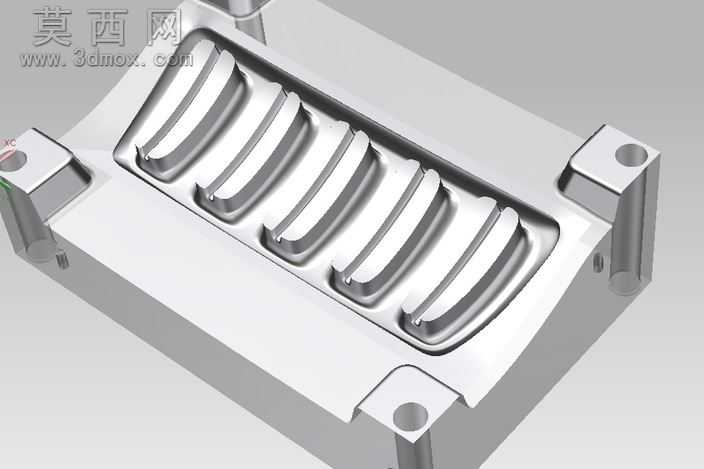

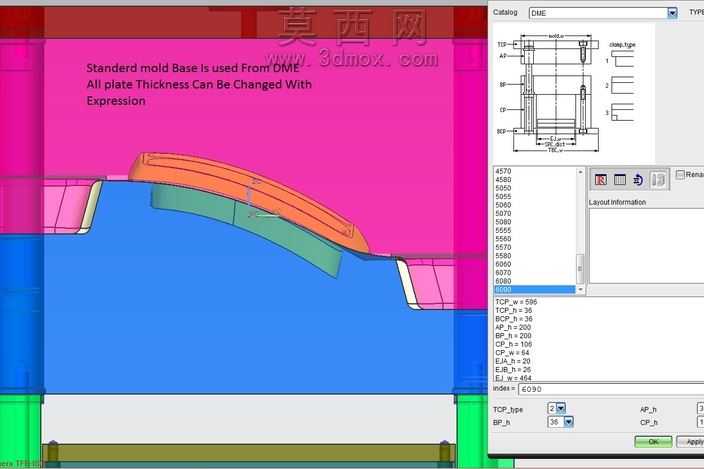

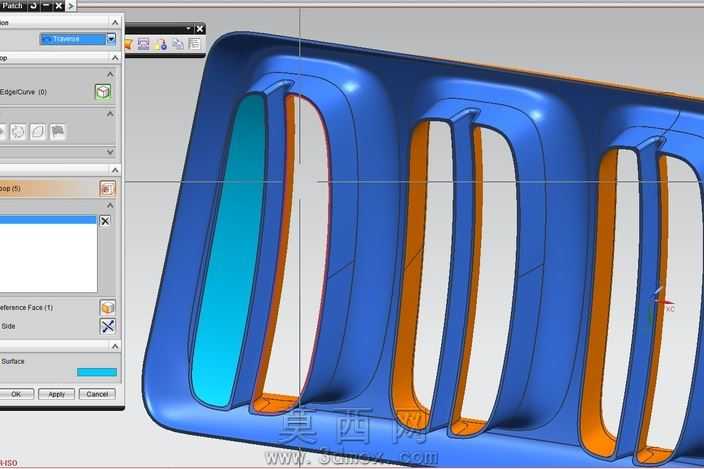

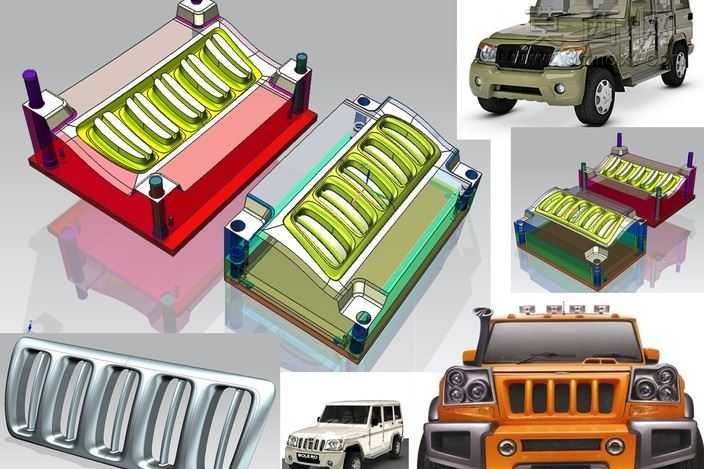

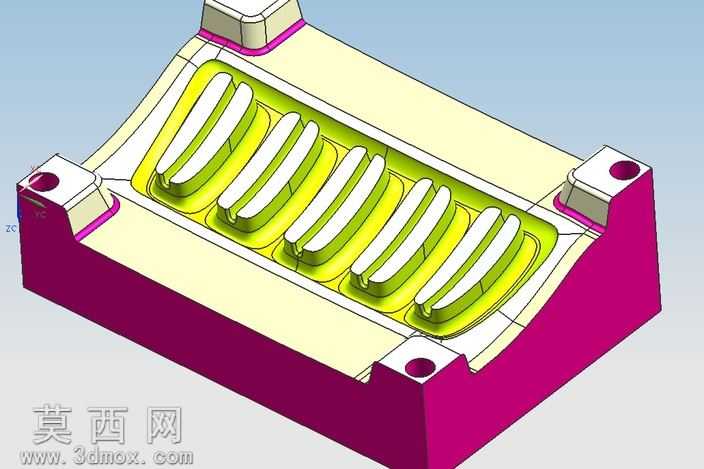

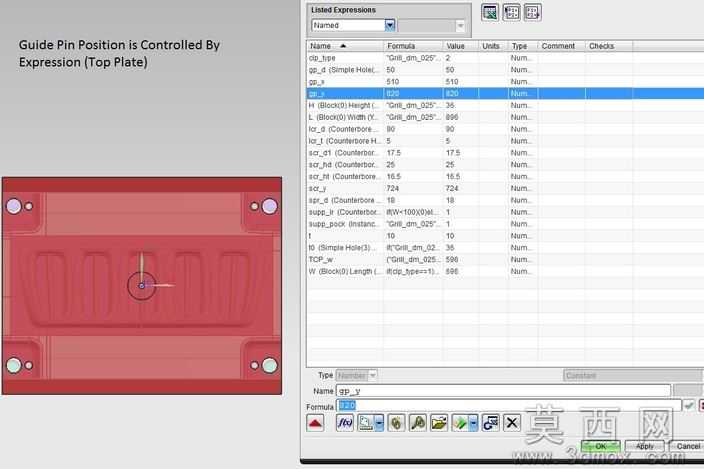

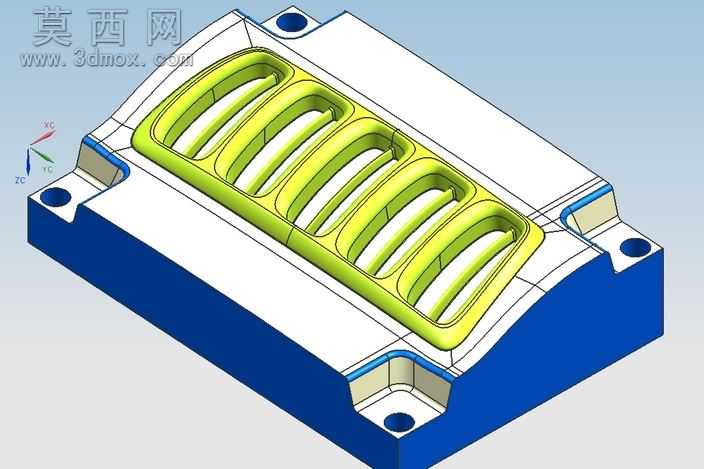

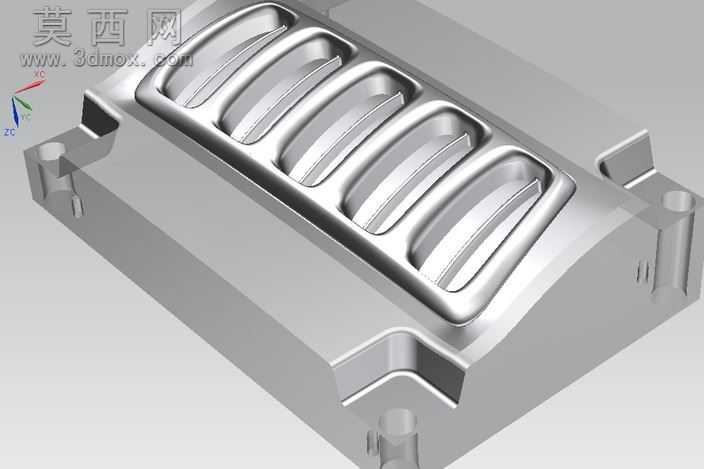

本套三维设计作品围绕硬派越野车型前脸进气格栅的注塑成型需求展开，依托三维建模环境完成全参数化的模具整体布局搭建，完整还原了汽车外饰件注塑模具的核心结构特征。建模过程中首先针对汽车前脸格栅的多道平行竖向栅格造型特征进行分型面设计，精准拆分模具的动模、定模核心成型区域，确保栅格部位的曲面过渡顺滑无错位，匹配汽车外饰件的外观精度要求。模具整体采用模架标准化搭配定制化成型镶块的设计思路，定模侧对应格栅外表面的高光成型需求，做了整体式型腔结构设计，避免镶块拼接线在产品外观面留下痕迹；动模侧对应格栅的内侧安装结构，设置了分体式型芯镶块，便于后续加工修整与排气槽开设。模型中完整还原了模具的导向定位结构，四角布置的导柱导套做了偏心防呆设计，避免合模过程中出现方向错位；同时在模具的上下两端设置了独立的冷却水路布局，水路沿成型区域的轮廓走向排布，确保注塑过程中型腔与型芯区域的温度均匀控制，减少格栅产品因冷却不均产生的翘曲变形问题。针对格栅产品的多筋位结构，设计中在每个栅格的末端对应设置了点浇口进料结构，搭配热流道系统实现熔料的均衡输送，避免多筋位填充过程中出现短射、熔接痕明显的成型缺陷；顶出结构采用顶块与顶针组合的方式，对应格栅的边缘与加强筋位置布置顶出点位，确保顶出过程中产品受力均匀，不会出现顶白、变形问题。渲染环节针对不同模具部件赋予了差异化的材质表现，定模、动模的模架部分采用金属钢材的哑光金属质感，成型镶块部分做了抛光金属的高亮质感表现，冷却水路、紧固螺丝、导柱等标准件分别对应赋予了差异化的色彩与材质属性，清晰区分各个功能模块的结构边界，直观呈现模具的装配关系与工作逻辑。整套模型完整展现了汽车外饰注塑模具从分型设计、结构布局到功能模块配置的全流程设计思路，虽为初步布局版本，已覆盖注塑模具的核心功能结构，能够清晰呈现汽车前脸格栅产品从模具设计到注塑成型的完整实现逻辑，为后续的模具细节优化、加工工艺制定提供了直观的三维参考依据。
