金属质感按动式活动铅笔精细三维设计

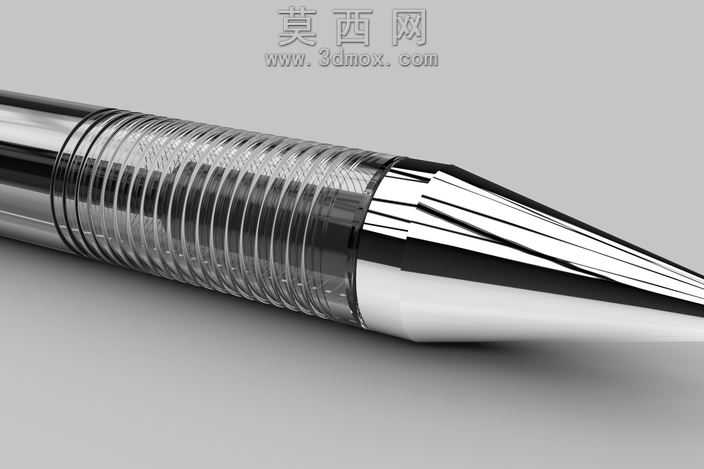

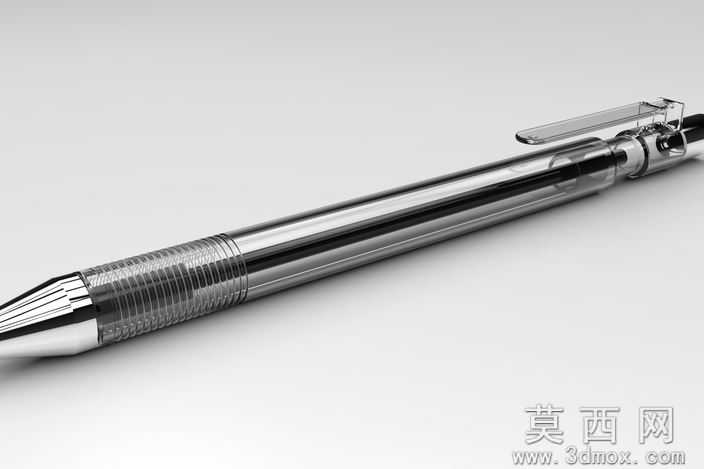

本次活动铅笔的三维设计围绕日常使用的书写工具展开，建模阶段以真实按动式活动铅笔的实物比例为基准，先通过草图绘制勾勒出笔身的整体轮廓，区分出笔尖金属锥段、握持防滑段、笔杆主体段三个核心结构区域。针对笔尖的金属锥面部分，采用旋转凸台特征生成基础锥形体，再通过多道拉伸切除操作加工出锥面的分层切削棱线，还原金属笔尖经过精密机加工后的利落折角与反光结构，每一道棱线的角度都经过反复调整，匹配真实金属笔尖的光影反射规律。握持区域的防滑结构是建模的重点部分，该区域采用半透明硬质塑料材质，表面分布着多圈等距的环形防滑凹槽，建模时先在笔身对应位置绘制螺旋线作为路径，通过扫描切除特征生成连续的环形凹槽，再对凹槽边缘做微小的圆角处理，避免棱角过于锐利，既还原真实产品握持时的触感细节，也让后续渲染时的光影过渡更自然。笔身主体的金属部分采用镀铬金属材质参数设置，调整材质的反射率、粗糙度与高光参数，模拟亮面金属的高反光特性，同时在金属表面添加极细微的拉丝纹理贴图，避免金属质感过于塑料化，还原日常使用的金属笔身略带细微使用痕迹的真实质感。半透明握持段的材质调整重点把控透明度与折射参数，设置合适的半透明厚度，让光线穿过该区域时能呈现出通透的塑料质感，同时能隐约看到笔身内部的储铅管结构，提升模型的真实感。结构设计上还原了活动铅笔的核心传动逻辑，预留了按动结构、夹铅结构的装配空间，各零部件之间的配合间隙经过合理设置，既符合真实产品的装配公差要求，也让整体模型的结构逻辑严谨。渲染阶段采用三点布光方案，主光源从侧上方打亮笔身的金属锥面，突出金属的高光反射质感，辅光源补亮握持区域的暗部，展现半透明塑料的通透层次，背景采用浅灰色哑光背景，避免背景抢夺主体视觉焦点，最终呈现出兼具结构准确性与视觉真实感的活动铅笔三维模型，完整还原了日常书写工具的细节质感与结构特征。
