200升集成式液压动力站三维设计

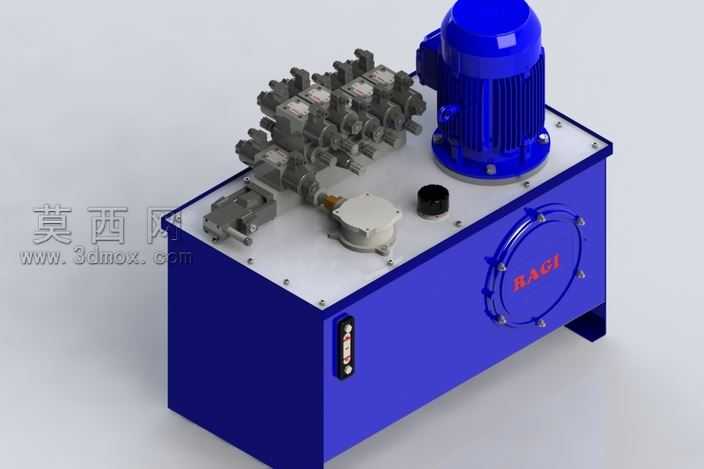

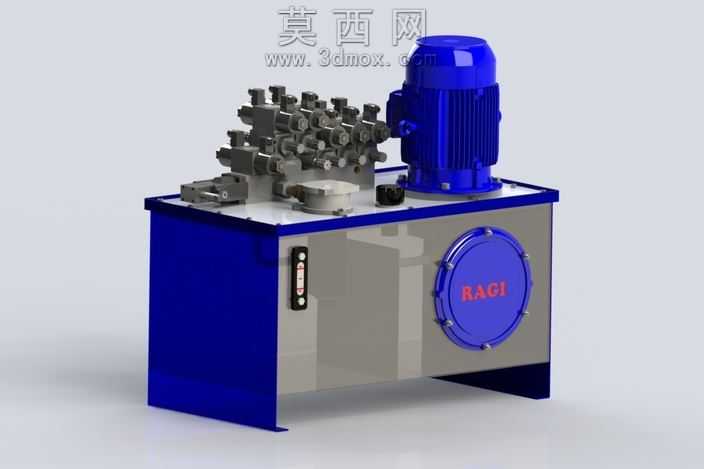

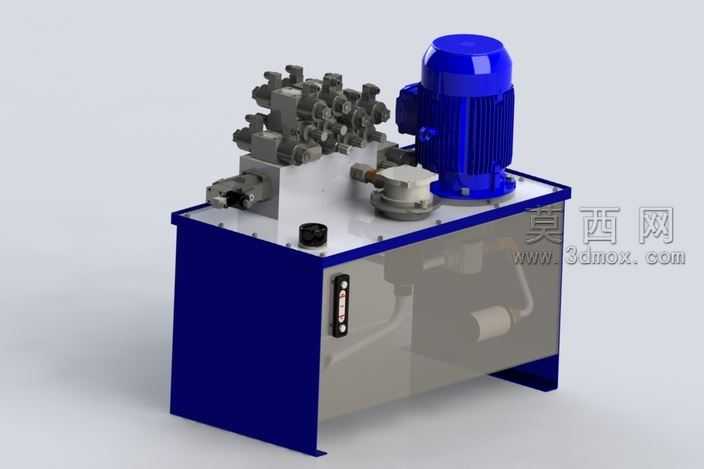

本模型为200升容积的集成式液压动力站三维设计，建模过程严格遵循液压系统设计规范，以1:1真实比例还原实体设备的全部结构细节。建模阶段首先完成200L方形焊接油箱的主体构建，对油箱侧壁的清洗检修法兰、侧装式液位液温计、顶部空气滤清器、注油口、回油过滤器接口、吸油口等结构进行精准建模，油箱底部的支撑脚、安装固定孔位均按照实际安装尺寸还原，保证结构的可制造性参考价值。动力单元部分，顶部安装的蓝色立式电动机采用参数化建模，完整还原电机的散热筋结构、接线盒、输出端连接法兰、安装固定螺栓孔等细节，电机与液压泵的联轴器连接结构做了清晰呈现，液压泵的泵体、油口结构均按照标准柱塞泵/齿轮泵的外形尺寸构建。阀组集成块部分采用模块化建模思路，将方向控制阀、压力调节阀、流量控制阀等多组液压阀按照实际油路布局排布在集成阀块上，每个阀件的安装底板、电磁铁、调节手柄、油口标识结构都做了精细化还原，阀块与油箱顶面的安装固定螺栓、密封槽结构均有体现，清晰展示了集成阀组的油路排布逻辑。材质与渲染阶段，为不同部件匹配对应真实材质：油箱主体采用工业蓝色哑光金属漆材质，模拟钢板焊接喷涂后的真实质感；顶部阀组采用铸铁灰哑光材质搭配黑色电磁铁塑料材质，还原液压阀的真实外观；电机采用亮蓝色工业烤漆材质，表面添加细微的颗粒质感模拟真实电机外壳的喷涂效果；液位计采用透明玻璃材质搭配红色液位指示浮子，检修法兰采用金属原色搭配红色品牌标识，螺栓等标准件采用镀锌亮银色金属材质。渲染时采用柔和的工业产品布光，添加软阴影与环境反射效果，让整体模型的视觉效果贴近真实工业产品展示图，清晰区分不同部件的材质差异与结构边界。设计思路上采用集成化布局，将电机、泵、阀组全部集成在油箱顶面，减少外部管路连接，降低液压系统的泄漏风险，同时预留了足够的安装操作空间，方便后期阀件的调试与维护，油箱容积匹配200L规格，能够满足中大型液压执行机构的油液供给与散热需求，整体模型结构完整，各部件装配关系清晰，可作为液压站设计、液压系统教学、设备布局参考的三维素材使用。
