双向电磁液压换向瓣膜三维结构设计

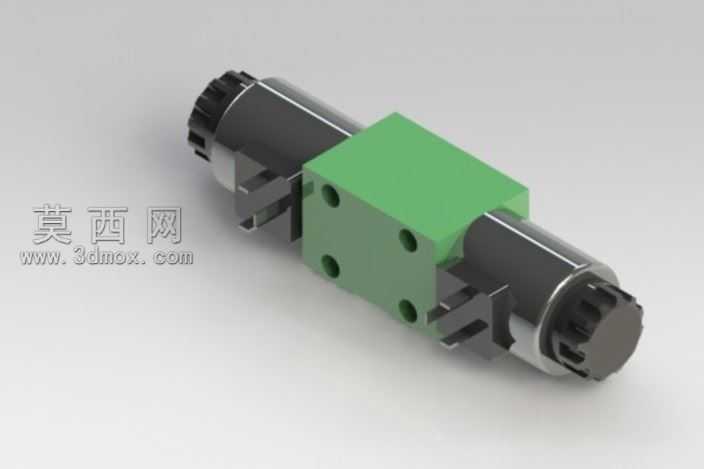

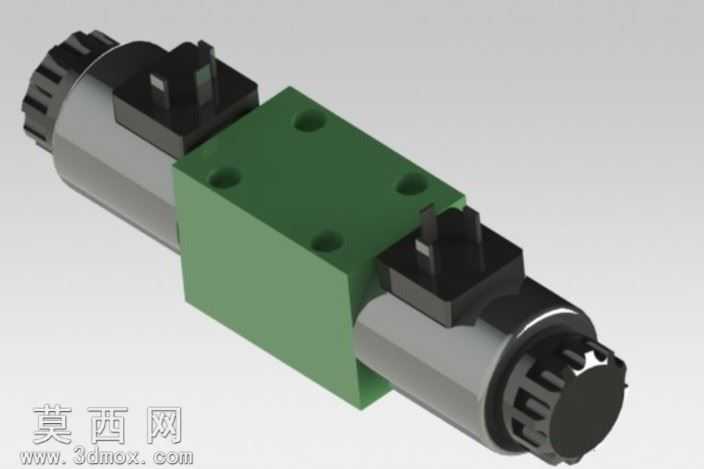

本作品为双向电磁驱动液压方向控制阀的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循液压元件的实际生产尺寸规范，对阀体、两端电磁驱动组件、阀芯安装腔、油口连接法兰等结构进行了1:1比例的还原。建模阶段首先搭建阀体主体基准面，通过拉伸凸台命令生成绿色方形主阀体基体，在基体上精准绘制四个安装定位孔的草图，采用切除拉伸命令完成孔位加工，孔位的位置度、孔径尺寸均符合液压阀安装的通用行业标准，保证模型可直接对接后续的虚拟装配仿真环节。两端的电磁驱动部分采用分步建模方式，先构建银灰色的导磁套基体，再对端部的黑色接线座、调节旋钮结构进行细节刻画，接线座的凸起定位结构、旋钮表面的防滑齿纹都通过扫描、阵列命令完成精细化建模，还原了实物的外观细节与结构特征。材质渲染阶段针对不同部件赋予对应材质，主阀体采用哑光绿色工业漆材质，调整材质的粗糙度、反光度参数还原铸件阀体的质感；电磁组件的金属部分赋予磨砂金属材质，模拟导磁套的表面处理效果；接线座与旋钮部分赋予黑色硬质工程塑料材质，通过调整漫反射、高光参数区分不同塑料件的质感差异，最终渲染出的效果图层次分明，各部件材质区分清晰，具备工业产品展示的真实感。结构设计上采用双电磁铁中位机能的换向结构，阀体内部预留了阀芯安装通腔、进出油道的结构空间，两端电磁铁与阀体的连接定位面做了贴合限位设计，保证虚拟装配时无干涉问题，整体模型结构完整，无缺失特征、无多余碎面，可用于液压系统原理演示、装配教学、产品结构优化参考等场景，建模过程中对所有特征保留了完整的参数化设计树，方便后续根据不同通径、不同压力等级的需求进行参数调整与改型设计。
