压实机液压系统三维设计模型

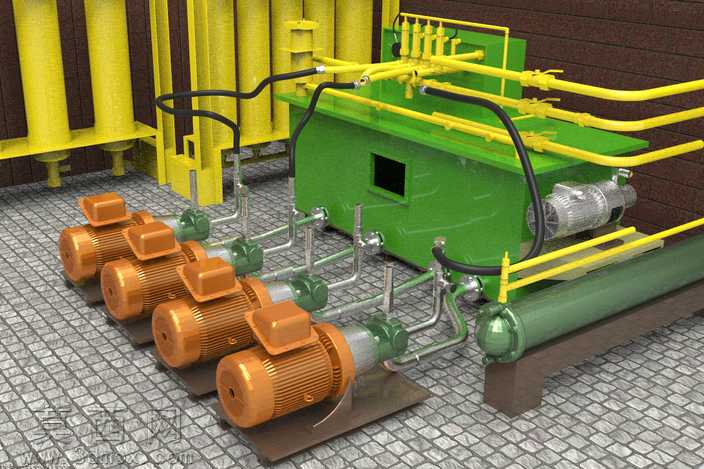

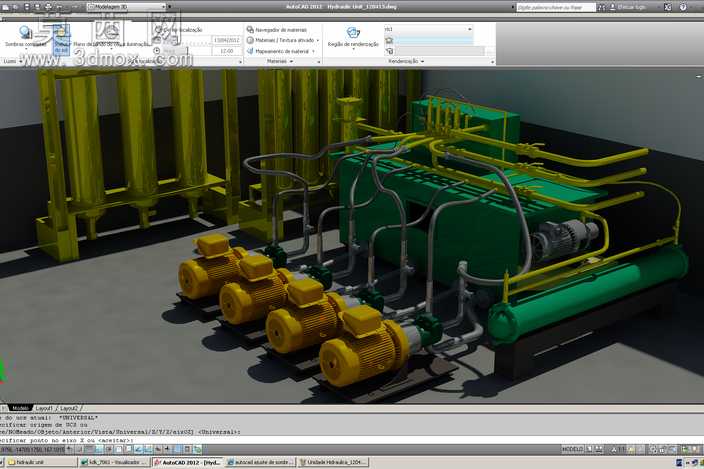

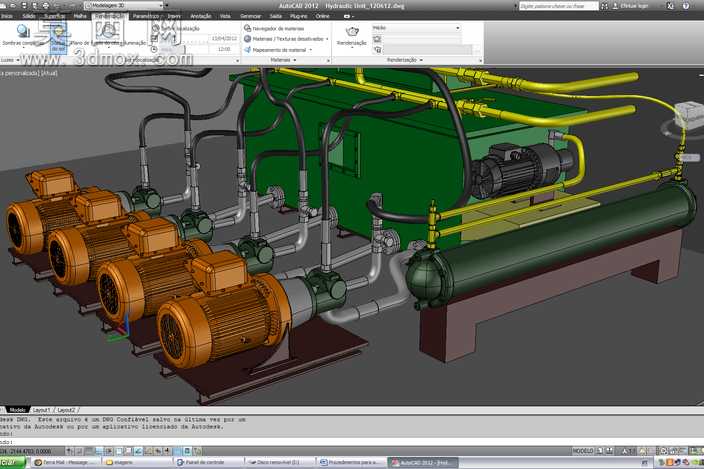

本模型为压实机配套的液压动力系统三维设计成果，建模过程中严格遵循液压系统工程设计规范，完整还原了整套液压动力单元的全部组成结构。模型包含四组并排布置的驱动电机与液压泵组，动力输出端通过不同通径的液压管路连接至中央集成式液压油箱，油箱侧部集成安装有列管式油液冷却换热装置，整套系统的管路布局区分了压力油路与回油路，黄色管路对应高压压力输送管路，银灰色金属管路对应回油及控制油路，所有管路的弯折半径、法兰连接位置、阀件安装点位均按照实际工业安装标准进行排布。建模阶段对各部件的材质属性进行了精细化区分：驱动电机外壳采用铸铁哑光橙棕材质，液压油箱采用工业绿色金属漆面材质，冷却器筒体采用深绿色氧化处理金属材质，管路分别对应镀锌金属管与高压黄色胶管的材质特性，支架底座采用深色结构钢材质。渲染阶段通过调整场景光照参数，突出了不同部件的材质质感差异，金属部件的反光特性、漆面的哑光质感、胶管的橡塑质感均得到准确呈现。设计思路上，整套液压系统采用多泵组并联的动力配置方案，可根据压实机的不同工况需求灵活调整动力输出档位，列管式冷却器的配置可保证系统长时间高负荷运行时的油液温度稳定，管路的分层排布既便于日常检修维护，也能有效避免管路之间的干涉磨损，各阀件的安装位置预留了足够的操作空间，完全符合液压系统的实际生产制造与装配要求，可直接用于液压系统的方案展示、装配教学以及前期设计验证工作。
