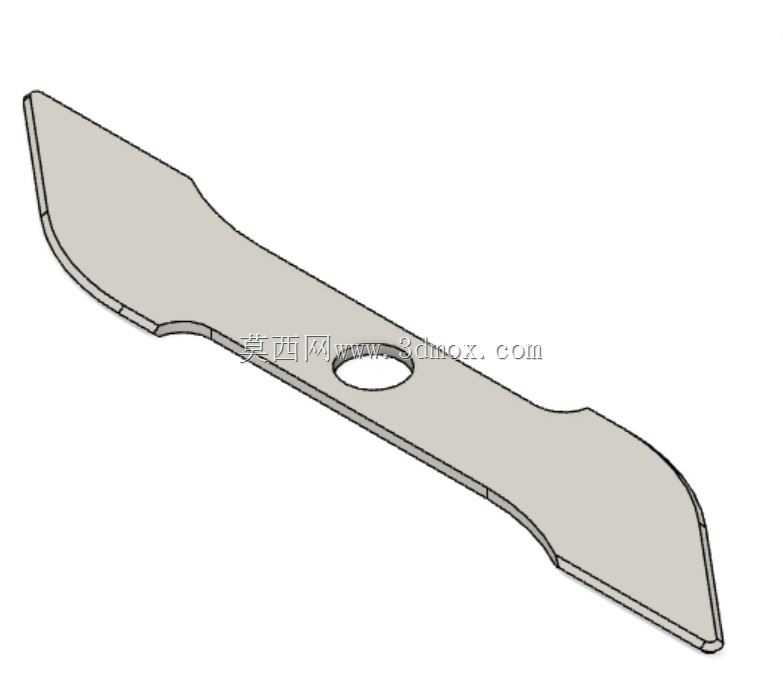

流线型单刃切削刀具三维结构设计

　　日常在做非标刃具建模的时候，很多新手容易陷入只画外形不考虑实际使用边界的误区，这次做的这款单刃流线型刀具，最初是针对小型柔性材料裁切场景做的结构优化，之前车间里用的直柄尖刀在裁切薄型橡塑、纤维复合片材的时候，经常出现刃口卡料、切面起毛的问题，根源就是刃线的过渡角度没顺着走刀的施力方向做，切的时候材料会顺着直刃往刀根方向滑移，不仅切边不齐，频繁卡料还会让刀杆承受额外的侧向扭力，用不到半个月就会出现刀根应力集中导致的崩裂。做这个结构的时候，首先把刃线从刀尖到刀尾做了连续的弧度过渡，没有做传统直刃的分段折线，刀尖部分做了小角度的收窄，初始切入的时候接触面积小，不需要太大的下压力就能刺破材料表层，避免下压力过大导致的材料移位；

　　从刀尖往刀根延伸的过程中，刃口的后角逐渐平缓过渡，走刀的时候材料会顺着弧面刃口被持续切开，不会在刃面堆积，哪怕是连续走刀裁切几十米的片材，刃面也不会粘留材料碎屑。刀身的截面没有做等厚设计，从刃口往刀背方向逐渐加厚，刀背部分做了微弧的流线型收边，一方面是降低刀身整体重量，装在小型裁切机的刀架上的时候，不会因为刀身自重过大导致刀架下垂影响裁切精度，另一方面加厚的刀背能提升整体抗扭性能，遇到材料里夹杂的硬质颗粒的时候，不会轻易出现刀身弯折的情况。安装端的结构做了平直的定位面，没有做多余的防滑纹路，因为实际装夹的时候，只要刀架的夹持块有足够的平面接触面积，平直定位面的装夹同轴度比带纹路的接触面更高，不会出现装夹后刃口偏斜的问题，

　　安装边界预留了足够的夹持长度，不管是装在手持裁切工具的夹头里，还是固定在自动化裁切设备的往复刀座上，都能保证夹持稳定性，不会因为高速往复运动出现刀具窜动。之前测试过同类型的直刃刀具，在裁切0.5mm厚的碳纤维预浸料的时候，走刀速度超过2m/s就会出现切面分层的问题，这款弧面刃的刀具因为刃口切入角度是顺着走刀方向连续变化的，走刀速度提到3.5m/s的时候切面依然平整，没有出现纤维拉扯的毛边，而且刃口的受力是沿着弧面均匀分散的，不会像直刃刀那样所有切削力都集中在刀尖位置，连续作业8小时之后刀尖的磨损量比直刃刀低40%左右。建模的时候特意把刃口的过渡圆角做了可控的参数化设置，针对不同的裁切材料可以快速调整刃口的锋利度参数，比如裁切纸张、

　　薄膜这类软质材料的时候，可以把刃口圆角调到0.02mm，保证刃口足够锋利切边无毛刺；裁切硬质橡塑、薄金属片的时候，可以把刃口圆角调到0.08mm，提升刃口的抗崩损能力，不需要重新画整体结构，只需要调整参数就能快速生成适配不同场景的刃具模型。刀身的整体重心做了前移设计，重心落在靠近刀尖三分之一的位置，手持使用的时候下压力更容易控制，不会出现刀尾坠手的情况，装在设备上做高频往复运动的时候，重心位置合理也能降低刀座的振动幅度，延长设备传动部件的使用寿命。很多人做刃具建模的时候会忽略刀身和刀架的避让空间，这款刀身从安装端往刀尖方向做了渐进式的收窄，刀架夹持之后，刀身两侧和夹持块之间预留了足够的排屑空间，裁切产生的碎屑会顺着刀身的弧面自然滑落，不会卡在刀身和夹持块的缝隙里，避免碎屑堆积导致的刀身偏斜。另外刀身表面没有做多余的凹槽或者装饰性结构，整个外露面都是平滑过渡的，日常维护的时候只需要顺着弧面擦拭就能清理干净残留的裁切碎屑，不会有清洁死角，也避免了凹槽位置残留的材料碎屑硬化之后刮花裁切材料的表面。实际适配场景除了工业裁切设备，也可以适配手工皮具裁切、模型制作的手持刀具场景，因为刃线的弧度贴合人手施力的走刀轨迹，手工裁切的时候不需要刻意调整手腕角度，顺着自然的施力方向就能走出平直的切面，新手也能快速掌握裁切力度，不会出现裁切面歪斜的问题。
