塑料拉伸性能测试标准试样三维结构

　　在高分子材料力学性能检测领域，拉伸性能是判定材料适用性的核心指标之一，而符合统一标准的试样是获取可靠测试数据的基础，本次建模的试样完全匹配塑料拉伸测试的通用规范要求，可直接用于测试工装适配、试验流程仿真、检测设备结构校核等场景。从实际应用场景来看，这类试样广泛出现在第三方材料检测实验室、高分子材料研发部门、塑料制品生产企业的质检环节，不管是改性塑料配方研发阶段的性能验证，还是量产批次的出厂质量抽检，抑或是新材料入厂的符合性核验，都需要用到该形制的标准试样完成拉伸强度、断裂伸长率、弹性模量等关键参数的测定。很多刚接触材料测试的结构工程师容易忽略试样形制对测试结果的影响，实际上如果试样的过渡圆弧曲率、平行段宽度、夹持段厚度存在偏差，

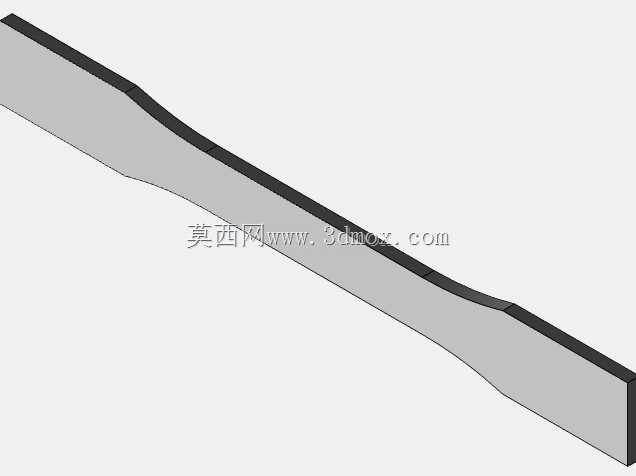

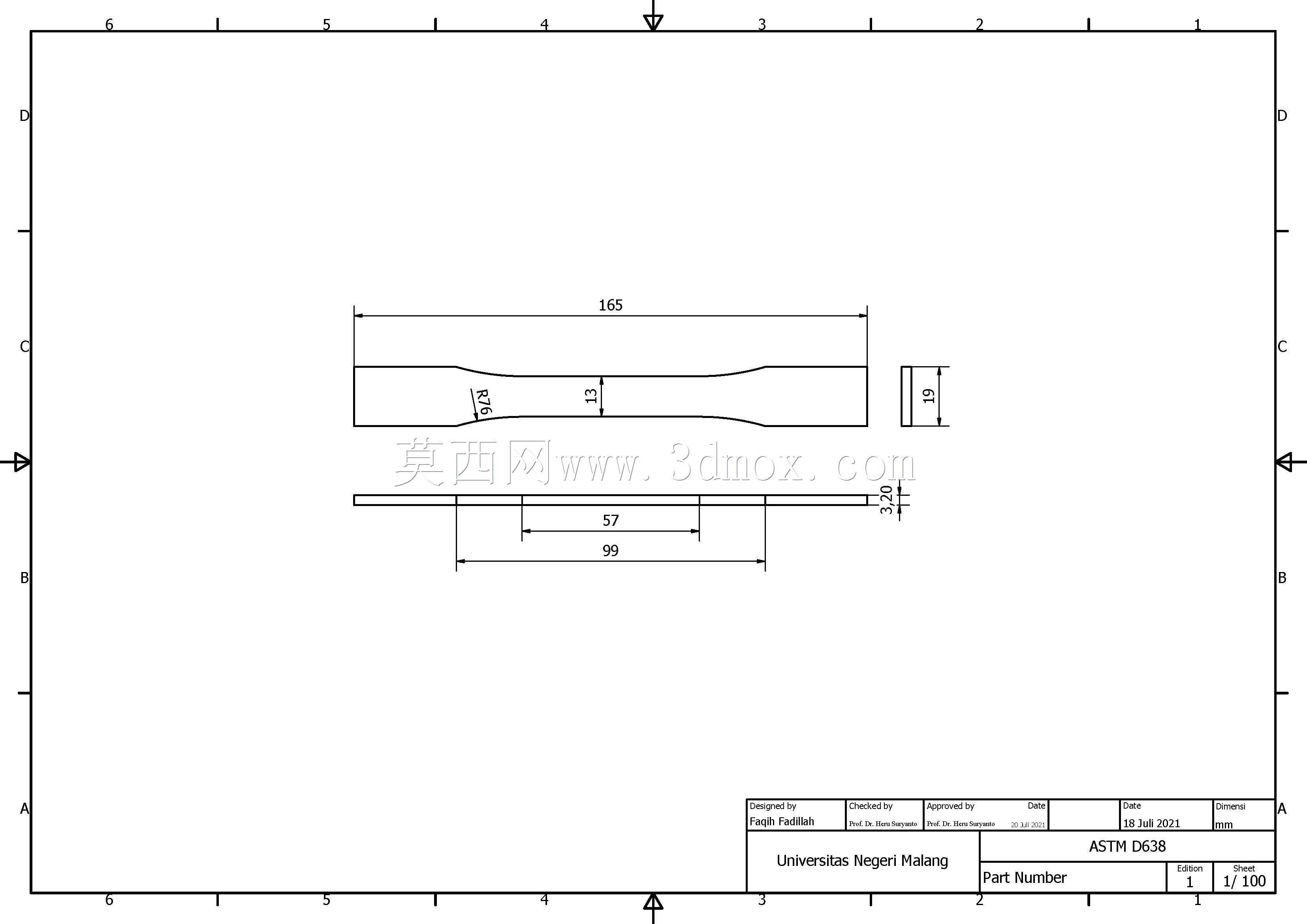

　　测试过程中很容易出现应力集中在非测试段的情况，导致试样在夹具附近断裂，最终得到的测试数据完全不具备参考价值，因此建模过程中对各段尺寸的把控完全贴合测试规范的公差要求。从结构设计思路来看，整个试样采用对称式变截面结构，两端的加宽段为夹持区域，表面设计为平整直面，能够与万能试验机的楔形夹具充分贴合，避免夹持过程中出现打滑、应力压痕过深的问题；中间的窄段为有效测试区域，拉伸过程中该区域承受均匀的轴向拉应力，是试样发生塑性变形直至断裂的核心区段；夹持段与平行测试段之间采用平滑圆弧过渡，从结构根源上消除截面突变带来的应力集中效应，确保断裂位置始终落在平行测试段范围内，保证测试数据的有效性。建模过程中对各段的尺寸边界做了精准还原，

　　夹持段的宽度与厚度适配常规万能材料试验机的夹具夹持范围，不需要额外加工适配辅具即可直接装夹；平行测试段的长度满足引伸计的安装空间要求，不管是接触式引伸计还是非接触式视频引伸计，都有足够的标距安装位置，不会出现引伸计固定脚跨接在过渡圆弧上的问题；过渡圆弧的曲率半径经过反复校核，完全匹配标准要求的曲率范围，避免圆弧段过小导致的局部应力攀升。从实际使用的适配性来看，该模型可用于测试工装的结构干涉检查，比如在设计专用的试样对中夹具时，可以直接导入该模型验证夹具的定位槽尺寸、压块行程是否与试样匹配，避免加工完成后出现试样装夹歪斜、夹持力分布不均的问题；也可用于拉伸测试的有限元仿真前置建模，省去绘制试样轮廓的步骤，

　　直接赋予材料属性即可开展拉伸过程的应力应变仿真，预判不同材料在该试样形制下的应力分布规律；还可用于检测实验室的测试流程动画制作，直观展示试样装夹、引伸计安装、拉伸加载、试样断裂的全流程，用于新入职检测人员的操作培训。很多工程人员在自制试样加工工装时，往往只关注平行段的尺寸，忽略了夹持段与过渡段的同轴度要求，实际上如果整个试样的纵向中心线存在偏差，拉伸过程中会产生附加弯矩，导致测试结果偏低，建模过程中全程以中心轴线为基准做对称约束，各段的同轴度公差控制在标准允许的范围内，完全满足高精度测试的试样形制要求。另外，试样的边缘做了微小的倒角处理，避免加工过程中产生的边缘毛刺在拉伸时产生初始裂纹，这一细节在很多简化模型中往往被忽略，但实际测试中边缘缺陷是导致试样异常断裂的常见诱因，建模时还原了这一细节结构，能够让仿真与工装设计的结果更贴近实际测试工况。
