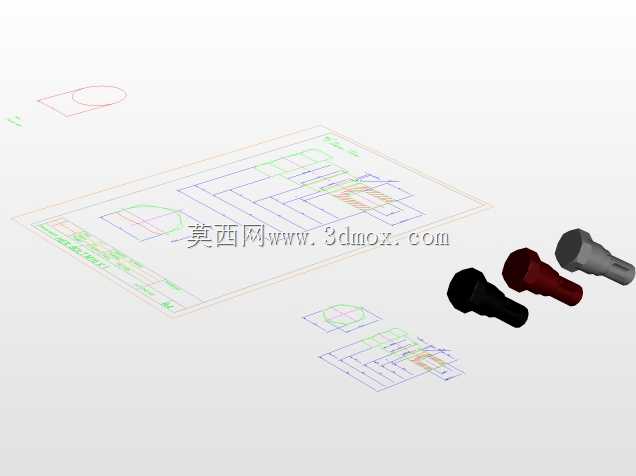

M16细牙六角头紧固连接件结构设计

　　在各类机械装配场景中，螺纹紧固件是应用最广泛的基础连接元件，这款M16规格细牙六角螺栓，主要面向对螺纹防松性能、连接精度有较高要求的装配工况。日常做结构设计时，很多新手容易忽略粗牙与细牙螺纹的选型差异，实际上细牙螺纹的螺距更小，螺纹升角更低，在承受动载荷、冲击载荷的连接部位，比如仪器仪表安装座、小型传动组件的壳体拼接、精密设备的机架固定场景中，细牙螺栓的自锁性能远优于同规格粗牙产品，不需要额外增加过多防松结构就能满足长期服役的可靠性要求。

　　从结构设计逻辑来看，这款螺栓采用标准六角头部构型，头部对边尺寸严格遵循公制紧固件的通用公差要求，能够适配常规规格的开口扳手、套筒扳手，现场装配时不需要准备特殊工装，无论是生产线的批量气动拧紧，还是售后运维的手动拆装，都能保证操作的便利性。设计时特意校核了头部支承面的直径与厚度，当螺栓被拧紧时，支承面能够均匀分散压紧力，避免被连接件表面因为局部压应力过大出现凹陷，尤其是在连接铝合金薄板、工程塑料件这类硬度较低的材质时，合理的头部支承面积能有效降低接触面的压溃风险，不需要额外加装大尺寸平垫圈就能满足压紧要求，一定程度上可以减少装配时的零件数量，提升装配效率。

　　螺纹部分采用M16×1的细牙规格，螺距1mm的设计让螺纹的牙型高度更小，螺杆的有效截面积相比同规格粗牙螺栓更大，在承受轴向拉力时，螺杆的静强度表现更稳定，同时细牙螺纹的导程更小，微调精度更高，在需要调整连接间隙、控制压紧量的场景中，比如仪器仪表的安装定位环节，每旋转一圈螺栓仅前进1mm，能够精准控制压紧力的大小，避免因为拧紧量过大压损内部的敏感元件。建模过程中严格遵循公制螺纹的基本牙型标准，对螺纹收尾部分做了合理的退刀结构处理，避免螺纹加工到头部位置出现应力集中，同时螺杆末端做了倒角导向结构，装配时能够顺利穿入对应的螺纹孔，不会因为端部毛刺刮伤内螺纹的牙型，提升装配的顺畅度。

　　从安装边界来看，这款螺栓的螺杆长度适配中等厚度的连接件叠装场景，设计时预留了足够的螺纹啮合长度，当与对应规格的螺母或者内螺纹孔配合时，啮合牙数能够达到8牙以上，保证螺纹连接的强度冗余，避免出现滑牙、脱扣的失效问题。需要注意的是，细牙螺纹虽然防松性能好，但在经常需要拆装的部位，要注意避免螺纹牙型被异物磕碰，因为细牙的牙型更浅，一旦牙型出现磕碰损伤，很容易导致拧入不畅的问题，所以建模时也特意在螺纹起始端做了引导锥，降低装配时对牙型的损伤概率。

　　在实际工程应用中，这类细牙六角螺栓常被用在仪器仪表的壳体连接、小型传动装置的端盖固定、液压阀块的安装拼接等场景，这些场景要么对连接的密封性有一定要求，要么需要承受持续的振动载荷，细牙螺纹的配合间隙更小，在涂覆密封胶后能够实现更好的密封效果，同时较低的螺纹升角能够在振动工况下保持预紧力的稳定，减少因为螺栓松动导致的设备故障。做三维建模时，除了还原螺栓本身的结构尺寸，也同步考虑了装配时的干涉问题，六角头部的转角处做了微小的圆角处理，既避免了热处理时的应力集中，也能防止装配时尖角划伤操作人员，同时在装配仿真中，头部的圆角结构不会和相邻零件的沉孔、倒角出现干涉，能够适配常规的沉孔安装场景，不需要对相邻零件做额外的结构修改。

　　很多结构工程师在选型时，会觉得细牙螺栓的通用性不如粗牙，但在特定的精密装配场景下，细牙螺栓的优势是粗牙产品无法替代的，这款M16×1的六角螺栓，在设计时平衡了连接强度、装配便利性、防松性能三者的关系，既保留了标准六角头螺栓的通用装配属性，又通过细牙螺纹的设计满足了精密连接的需求，在做小型设备、仪器仪表的结构设计时，直接调用这类标准件模型，能够大幅减少重复建模的工作量，同时保证选型的合理性，避免因为紧固件选型不当导致后期出现连接失效的问题。建模过程中对所有的尺寸公差都做了合理的设定，螺纹部分的公差带遵循通用紧固件的精度要求，能够和市面上的标准M16×1螺母、螺纹孔实现完美互换，不需要做额外的适配修改，直接就能用于装配设计、工程出图等环节。
